手动驱动太阳轮行星轮传动演示机构

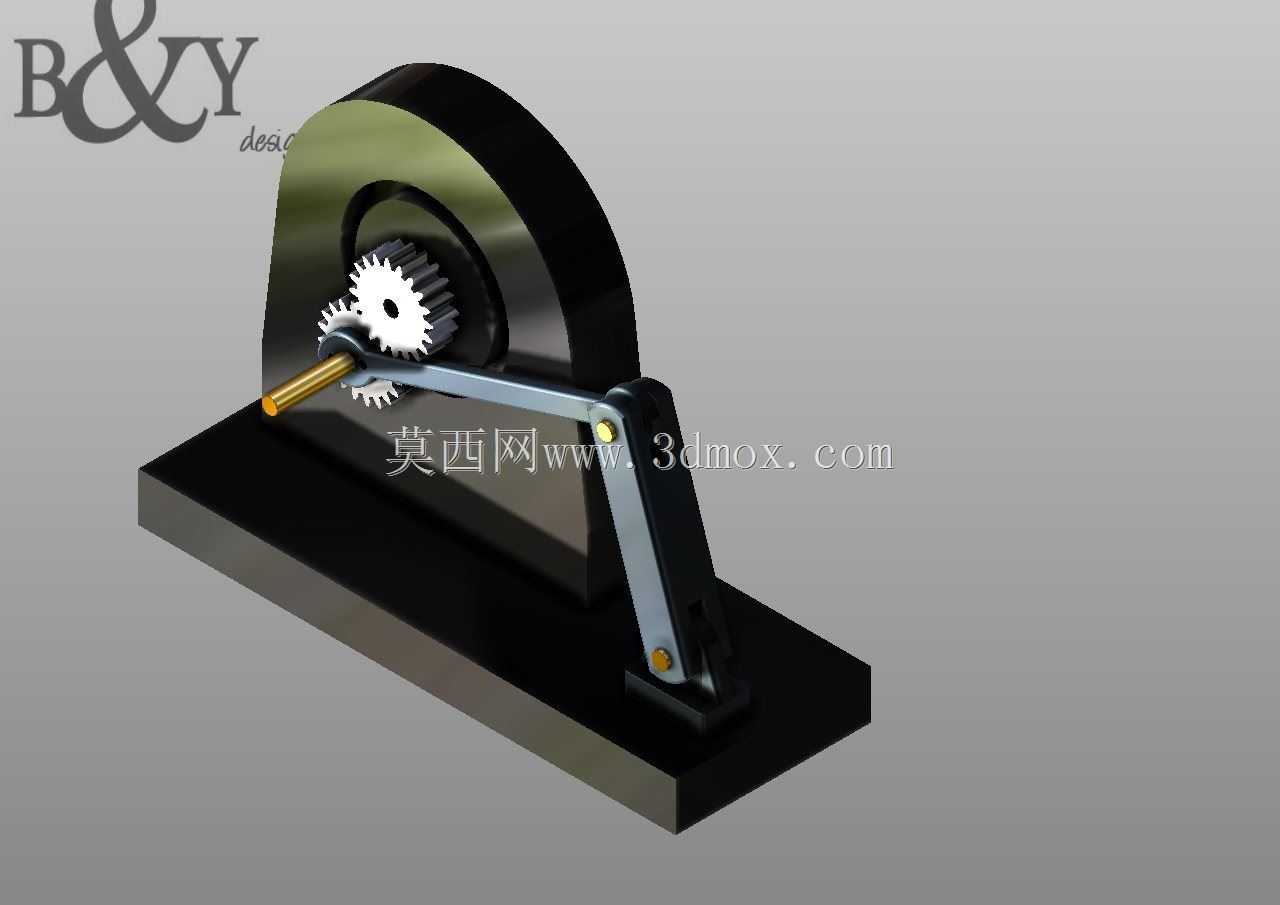

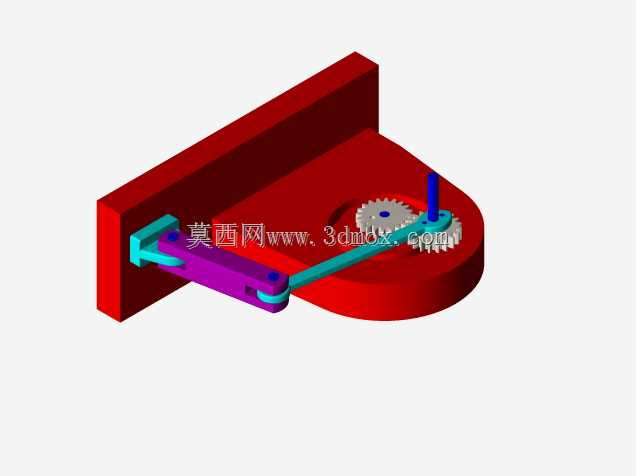

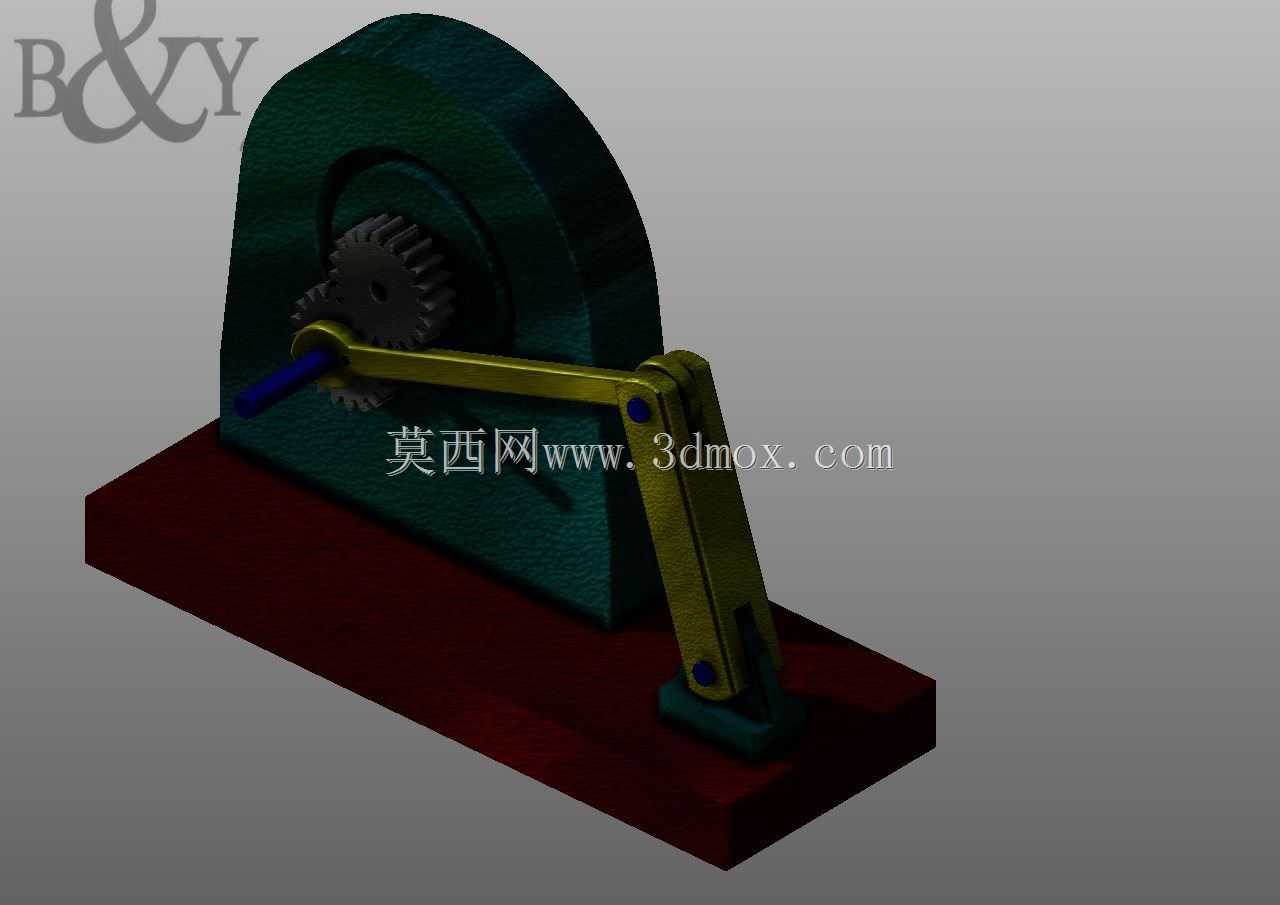

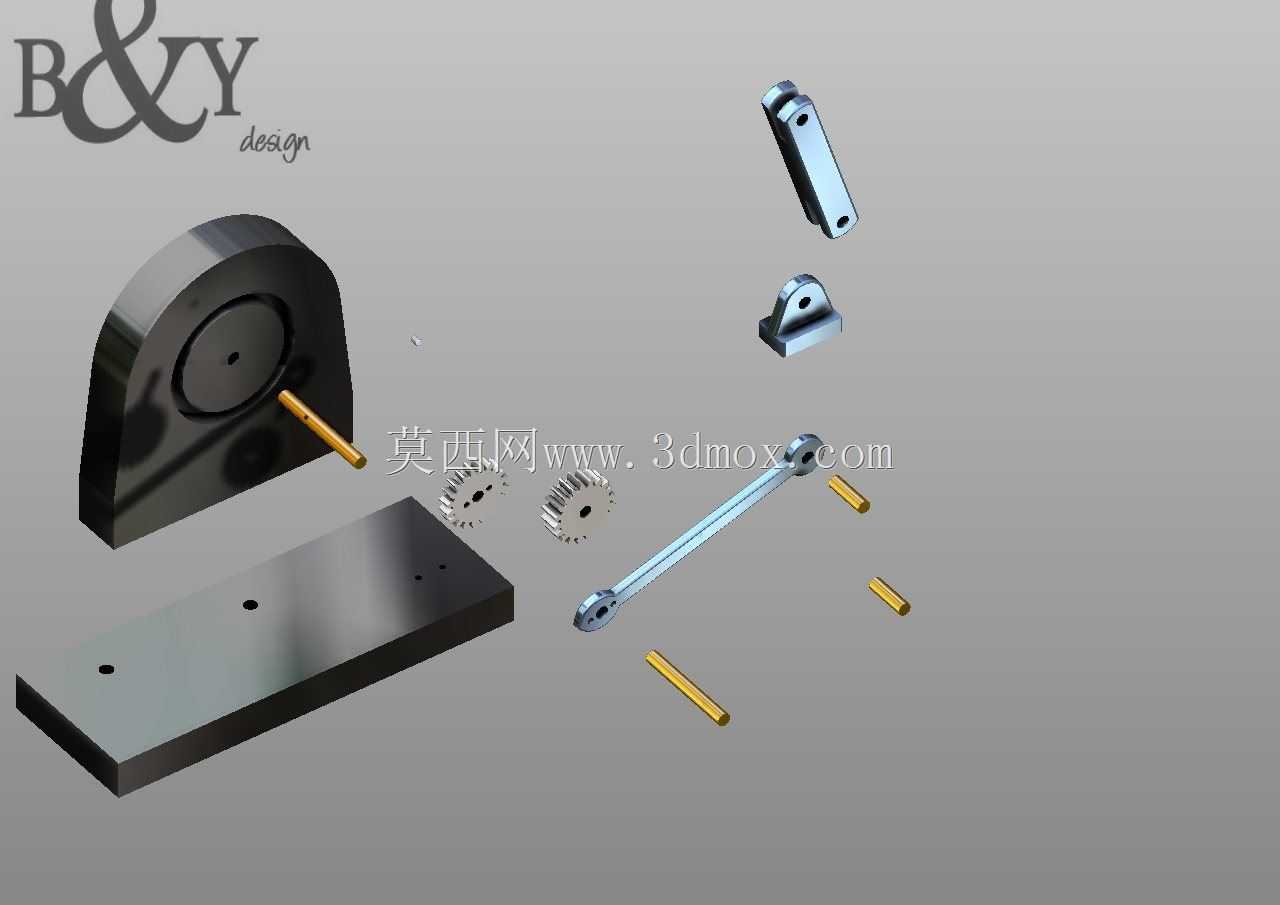

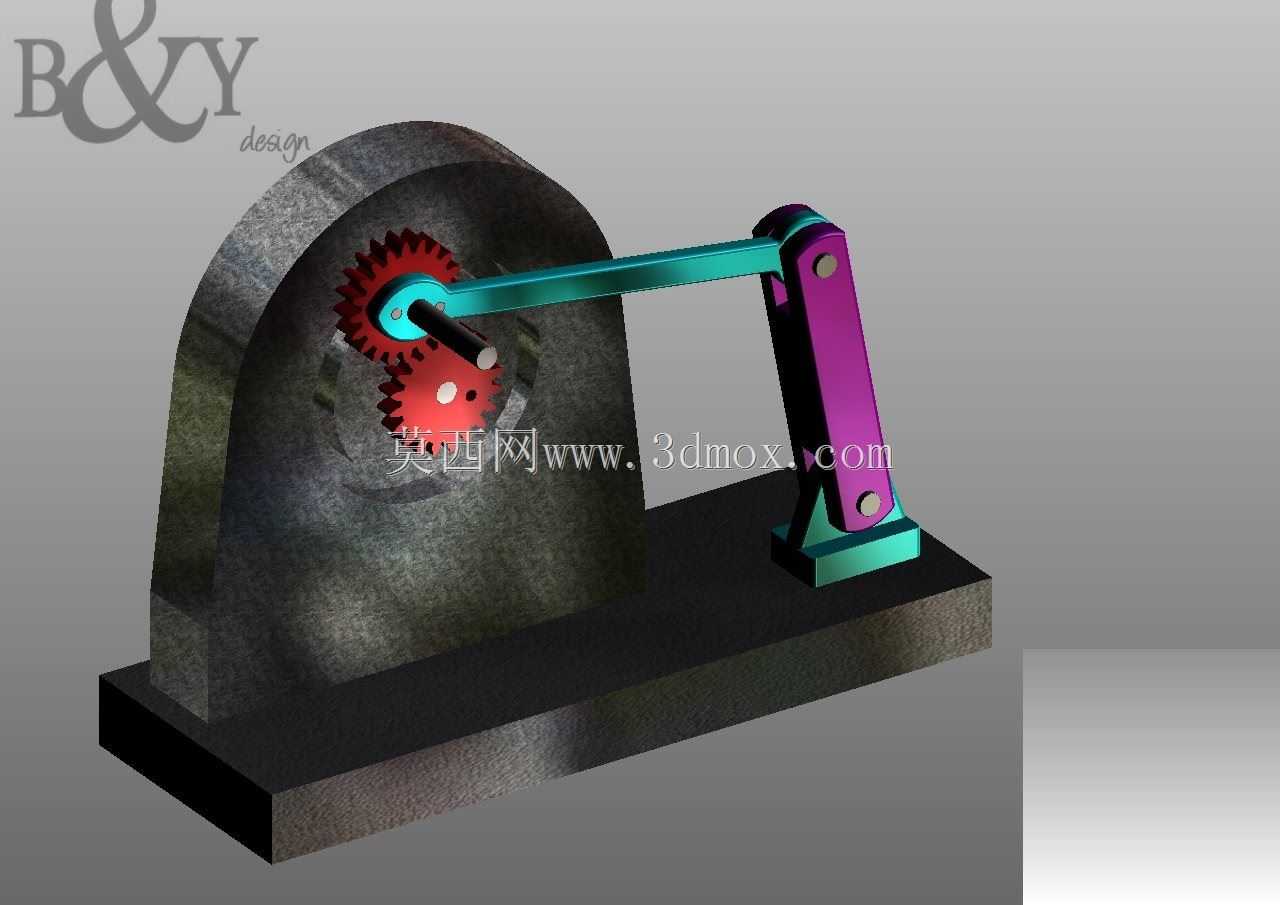

这套太阳轮与行星轮组合的传动机构，是行星齿轮传动体系的具象化演示载体，在工业领域中这类传动结构常被应用于需要大传动比、紧凑安装空间、高承载能力的动力传递场景，比如小型精密设备的减速单元、自动化产线的分度传动模块、教学实训的机械原理演示教具等，能够在有限的安装空间内实现稳定的动力分流与转速匹配。从实际用途来看，该机构既可以作为机械原理教学的直观演示装置，帮助学习者理解行星轮系的运动逻辑——即太阳轮作为中心输入构件、行星轮围绕太阳轮公转同时自转、配合外侧固定内齿圈实现动力的减速或变速输出，也可以经过参数适配后直接嵌入小型手动驱动的机械设备中，作为核心减速传动部件使用，比如手动进给的工装夹具、小型手摇式输送装置的动力传递单元。从功能特性来看，该机构采用摇臂手动输入动力的结构设计，摇臂与行星架直接相连，当摇动手柄时，行星架带动行星轮沿固定的内齿圈轨迹运动，同时与中心太阳轮啮合传递动力，整个传动过程啮合平稳，齿侧间隙经过设计优化，手动驱动时无明显卡滞感，能够清晰展现行星轮系的运动轨迹与传动比关系，机构的底座采用一体式安装平台设计，所有传动构件都集成在立式支撑板与底座组成的框架内，整体结构刚性充足，不会因为手动驱动的受力产生形变影响传动精度。在设计思路上，这套机构优先考虑了传动逻辑的直观展现，将所有啮合齿轮都外露在可视范围内，没有额外的壳体遮挡，能够让观察者清晰看到太阳轮、行星轮、内齿圈三者的啮合状态与运动过程；齿轮参数采用标准渐开线圆柱齿轮设计，齿形经过修形处理，降低啮合过程中的噪音与磨损，摇臂的长度经过人机工程优化，手动驱动时的操作力控制在舒适范围内，不会出现驱动费力的情况。从外形尺寸与安装边界来看，整套机构的底座为矩形平板结构，安装孔位预设在底座四角，可直接通过螺栓固定在实训台、设备机架等安装平面上，整体高度适配常规桌面操作场景，立式支撑板的厚度经过强度校核，能够承受手动驱动时的径向作用力，齿轮啮合区域预留了足够的安全间隙，不会出现运动构件与机架干涉的情况，输入端的摇臂转动范围无额外遮挡，操作空间充足，输出端的太阳轮轴端预留了动力接口，可外接其他负载构件拓展使用场景。
