自紧式钻夹头配套麻花钻结构设计

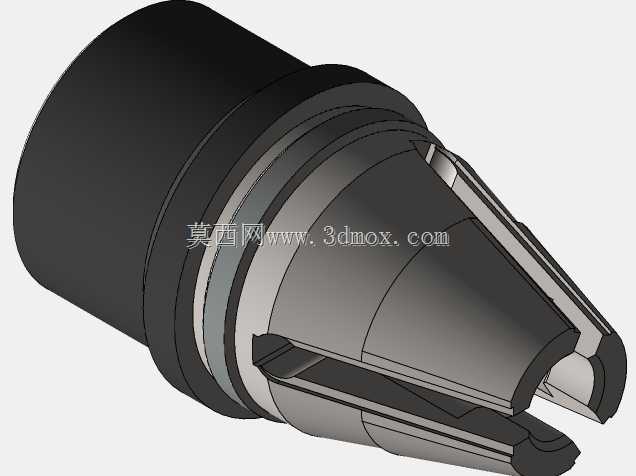

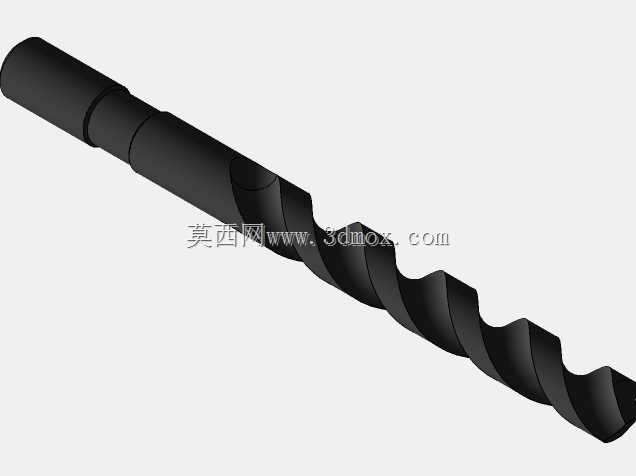

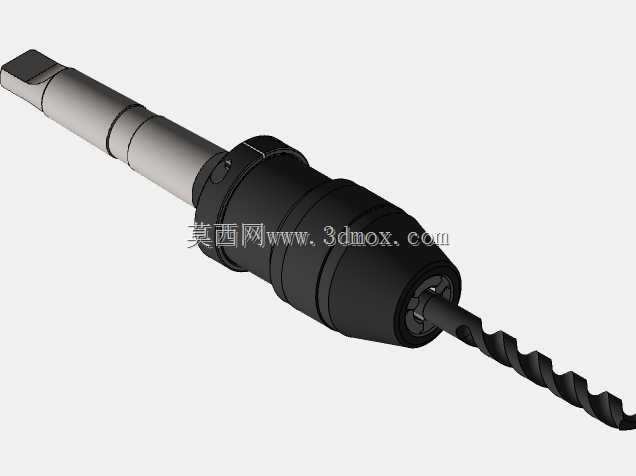

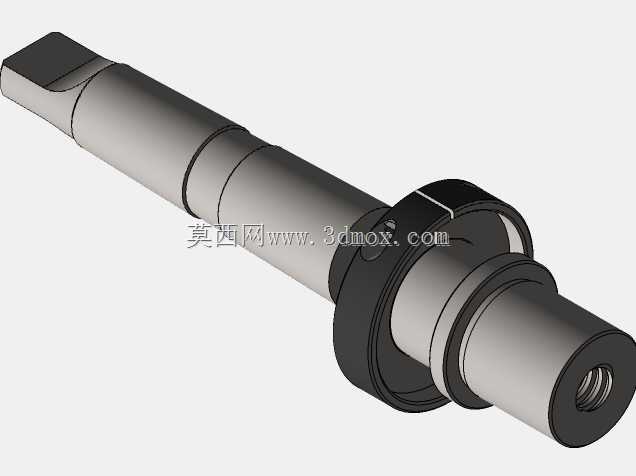

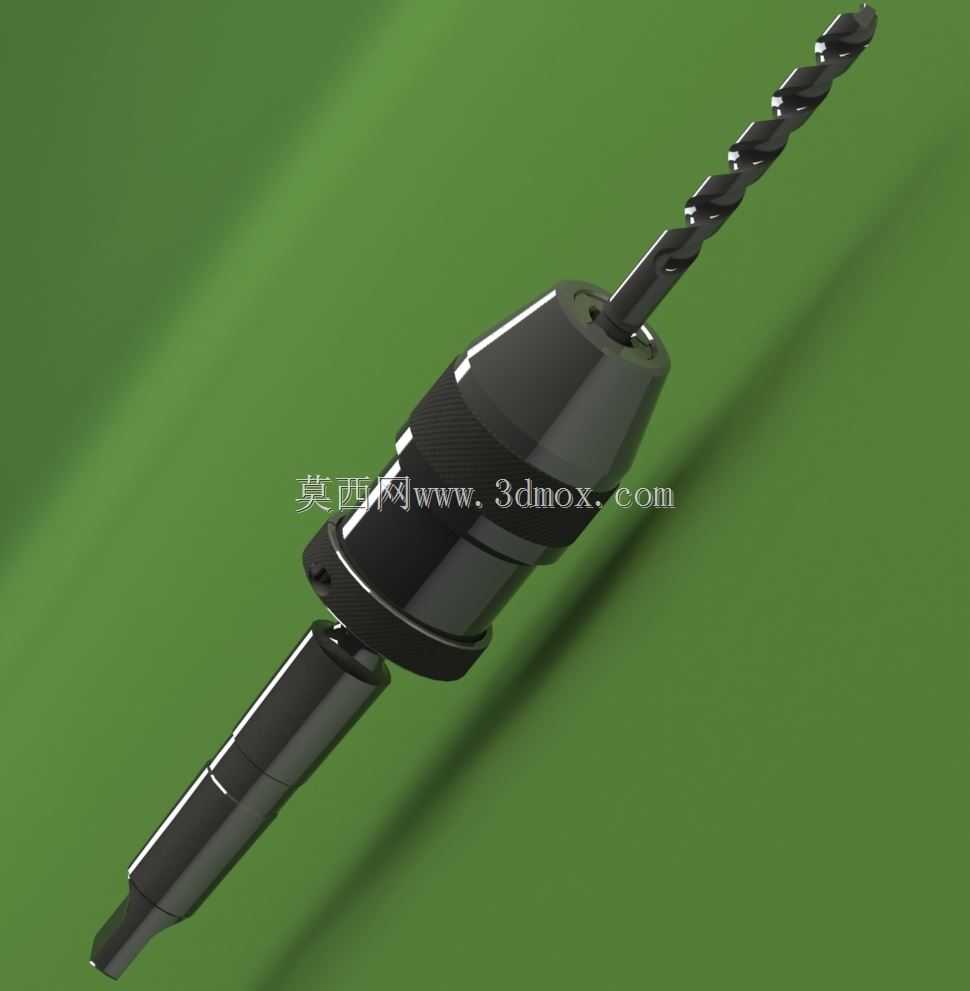

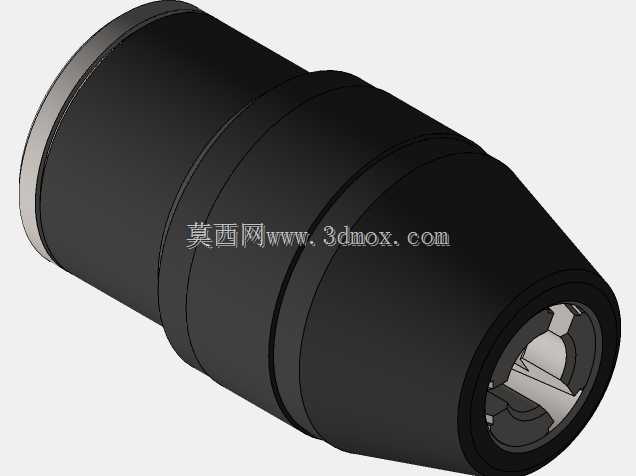

这款钻夹头是金属切削加工场景中配套钻床、手电钻、镗床等钻孔类设备的核心夹持部件，主要承担装夹直柄麻花钻、扩孔钻、铰刀等孔加工刀具的功能，在机械加工车间的批量孔加工、设备维修现场的现场钻孔作业、五金加工工坊的定制化零件加工场景中都有广泛应用，能够稳定传递设备主轴输出的扭矩，保障钻孔过程中刀具不会出现打滑、偏摆的问题，直接影响孔加工的尺寸精度与表面加工质量。从功能特性来看，这款钻夹头采用自紧式夹持结构设计，依靠钻削过程中产生的轴向反作用力自动增强夹持力度，钻削扭矩越大夹持力同步提升，无需额外使用夹头扳手反复拧紧，既能够降低操作人员的装夹辅助时间，也能避免传统扳手夹紧式夹头因夹紧力不足导致的刀具打滑、崩刃问题，夹头表面设计有滚花防滑握持段，方便操作人员手动调整夹头开合状态，完成刀具的快速更换。在设计思路上，这款模型还原了工业级钻夹头的内部传动逻辑，夹头内部设置有三瓣斜向移动的卡爪，配合内部的螺纹传动套实现同步径向收拢与张开，卡爪的夹持面做了细密的齿纹处理，能够增大与刀具柄部的接触摩擦力，同时保证三爪的同轴度误差控制在极小范围内，避免装夹后刀具出现径向跳动，影响钻孔精度；夹头的尾部采用标准莫氏锥柄结构，能够与对应规格的设备主轴锥孔直接配合安装，依靠锥面的摩擦力传递扭矩，安装拆卸便捷，适配多数常规钻削设备的主轴接口。从安装边界与尺寸适配来看，这款钻夹头的夹持范围覆盖常规小规格直柄孔加工刀具，能够满足常见的小孔径钻削加工需求，整体外形采用流线型过渡设计，最大外径处做了圆弧收边处理，避免加工过程中剐蹭工件表面，夹头的轴向长度适配常规设备的主轴安装行程，不会出现装夹后刀具伸出长度过长导致刚性不足的问题，配套装夹的标准麻花钻采用经典的双螺旋排屑槽设计，能够在钻削过程中顺畅排出切屑，避免切屑堵塞在孔内影响加工效率与加工质量，钻尖部分采用标准顶角设计，适配多数金属材料的钻削加工需求，整体结构完整还原了实际工业应用中钻夹头与刀具配合的工作状态，可用于钻削工装的结构原理演示、夹持机构的运动仿真分析，也能作为孔加工工艺方案设计的配套参考模型，帮助技术人员直观理解钻夹头的装夹逻辑与运动特性。
