功能凸轮配套传动轴四轴车削加工件

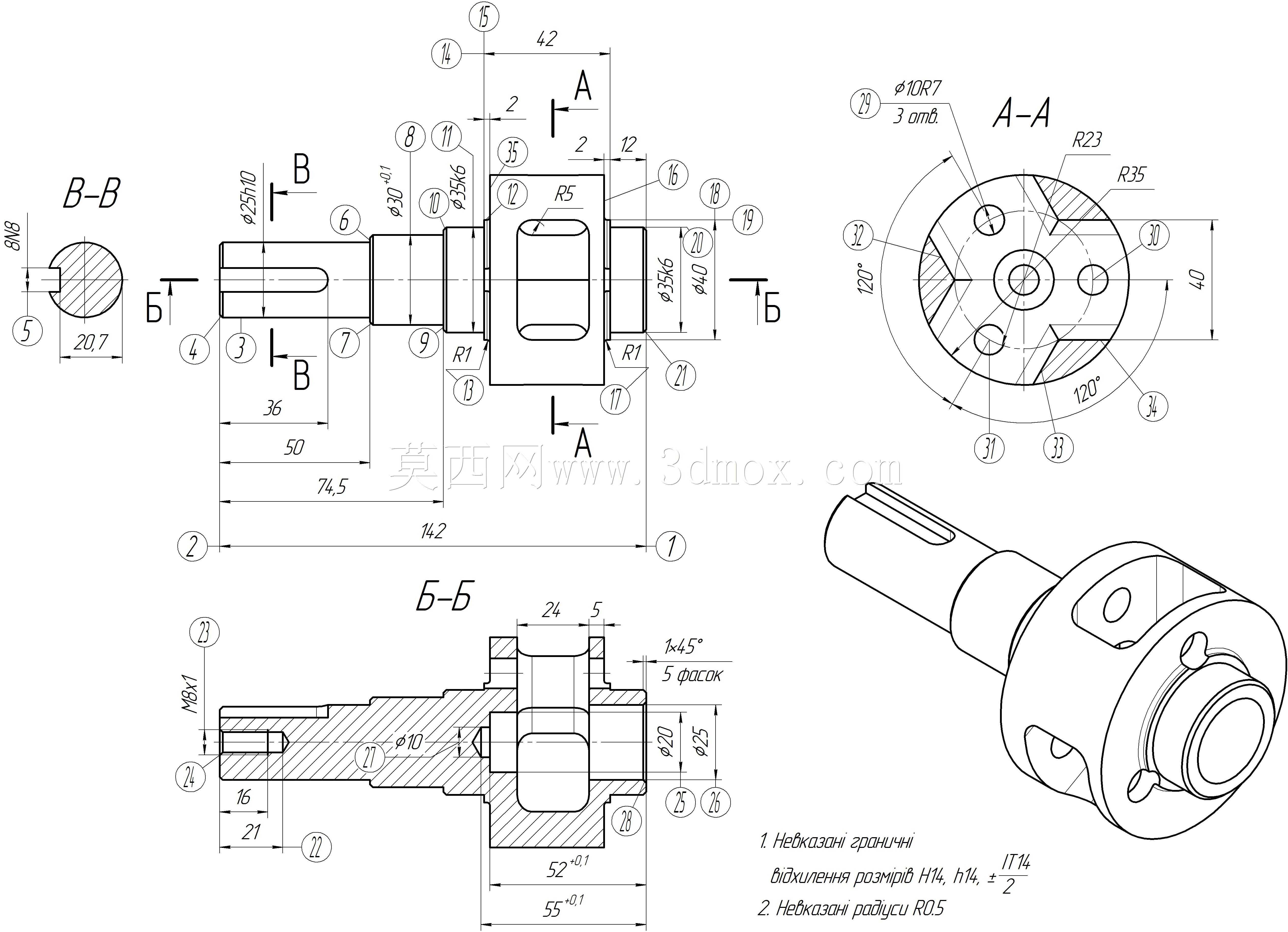

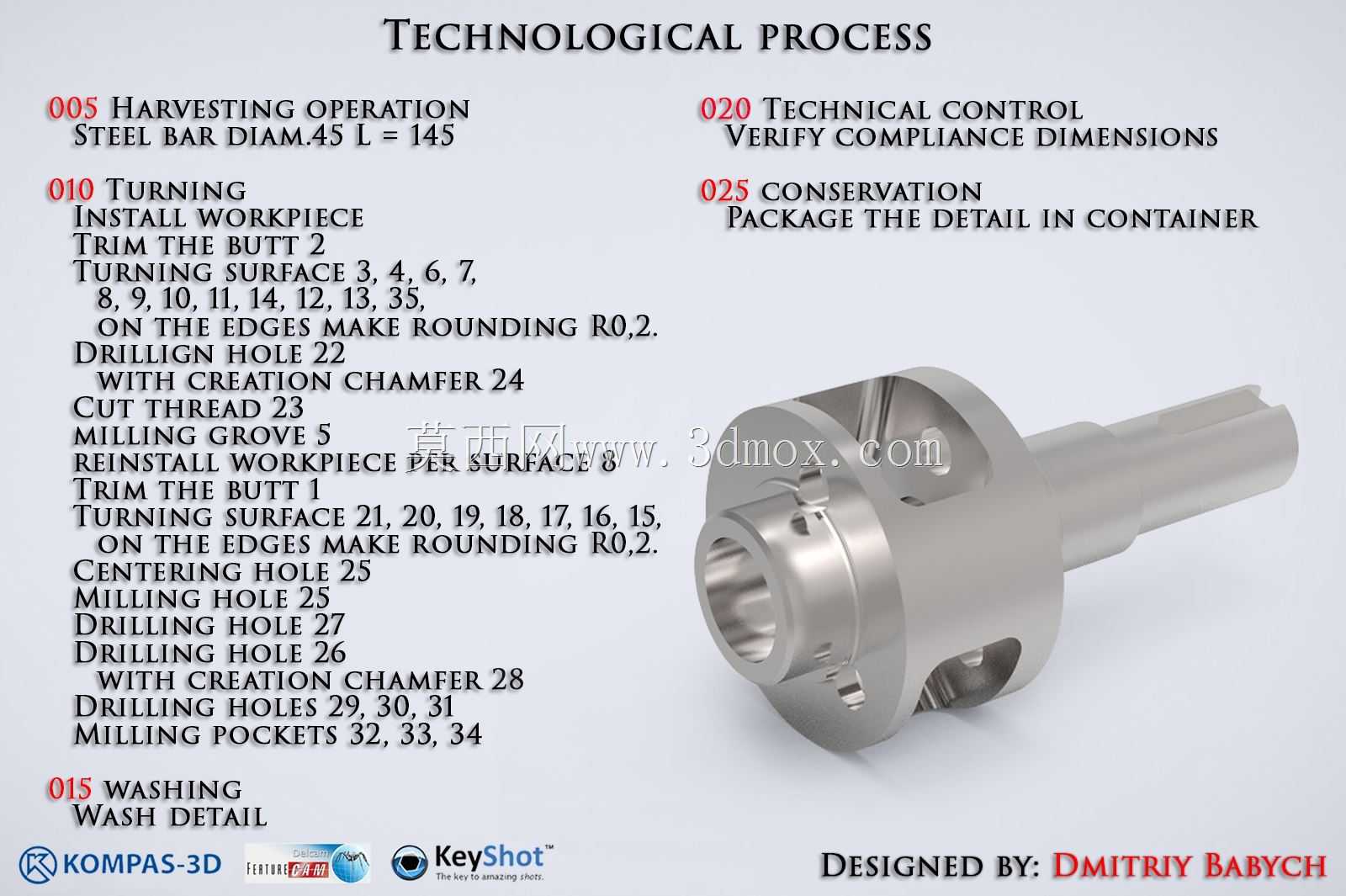

该轴类零件是功能凸轮机构的核心配套传动构件，主要应用于精密自动化传动、专用机床进给机构、精密装备凸轮传动单元等场景，承担动力传递、凸轮动作驱动、运动轨迹精准输出的核心作用，是保障凸轮机构按预设工艺轨迹完成往复、间歇等复杂动作的关键载体。零件整体采用同轴回转体加局部功能结构的复合设计，主体为阶梯轴结构，一端设置与动力输出端适配的连接轴颈，另一端集成凸轮安装定位的配合面，轴身分布多组功能孔、槽与圆角结构，所有结构均围绕四轴车削加工的工艺特性设计，充分适配四轴联动加工的走刀路径，减少多次装夹带来的形位公差偏差。从功能特性来看，轴身设置的多组通孔与螺纹结构用于凸轮组件的锁紧固定，保证凸轮与轴的同步转动无相对滑移；轴端与轴身的多处R0.2圆角设计，既消除加工应力集中风险，也避免装配过程中锐边划伤配合零件，同时适配高速运转下的应力分布要求，降低长期交变载荷下的疲劳断裂概率；轴身的环形槽结构用于安装密封件与定位挡圈，实现传动单元的轴向定位与防尘密封，适配多工况下的长期稳定运行。设计过程中以同轴度为核心形位公差控制目标，所有回转面的同轴度公差严格控制在精密传动要求范围内，各安装端面的垂直度、孔位的位置度均匹配凸轮机构的运动精度要求，避免传动过程中出现卡滞、轨迹偏移等问题。外形尺寸方面，零件采用直径45的棒料为加工毛坯，总长度145，各阶梯轴段的直径差适配不同配合部位的安装需求，所有外圆面、孔位、槽体的加工边界均严格控制在毛坯加工余量范围内，无需额外拼接或特殊毛坯制备，适配常规四轴车削中心的加工行程，装夹时可通过一次装夹完成大部分回转面、侧孔、槽体的加工，仅需一次翻面装夹即可完成全部工序，大幅提升加工效率同时保证各部位的位置精度。该零件的结构设计充分平衡了加工工艺性与使用性能，既满足四轴车削的加工可达性，也保障了凸轮传动机构的运行稳定性，可直接适配对应规格的功能凸轮组件，广泛应用于需要精密间歇传动、定轨迹往复动作的自动化装备中。
