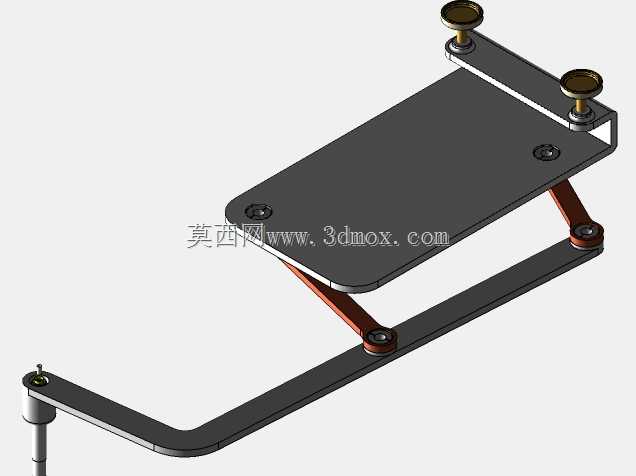

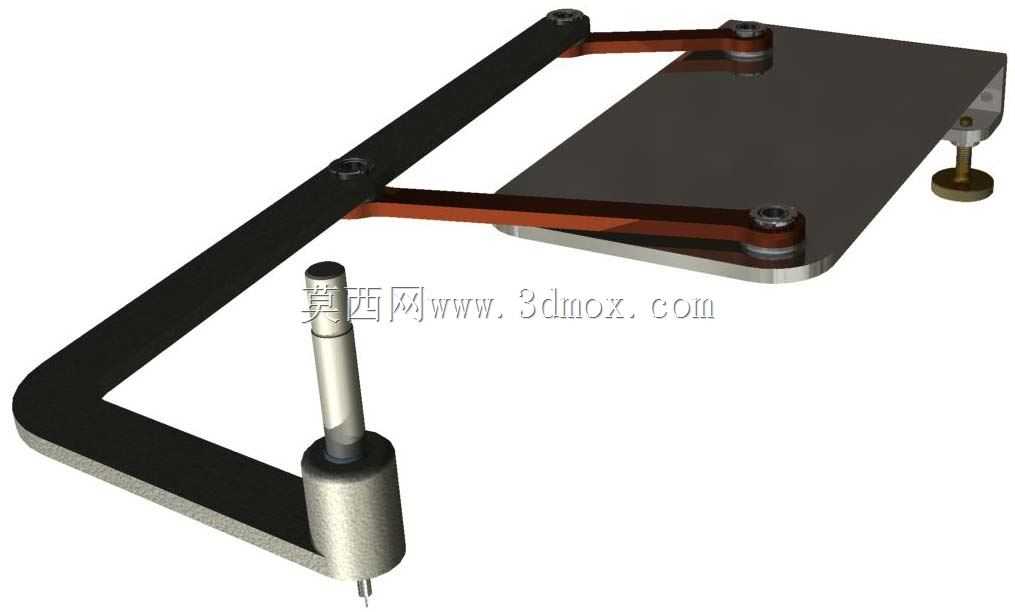

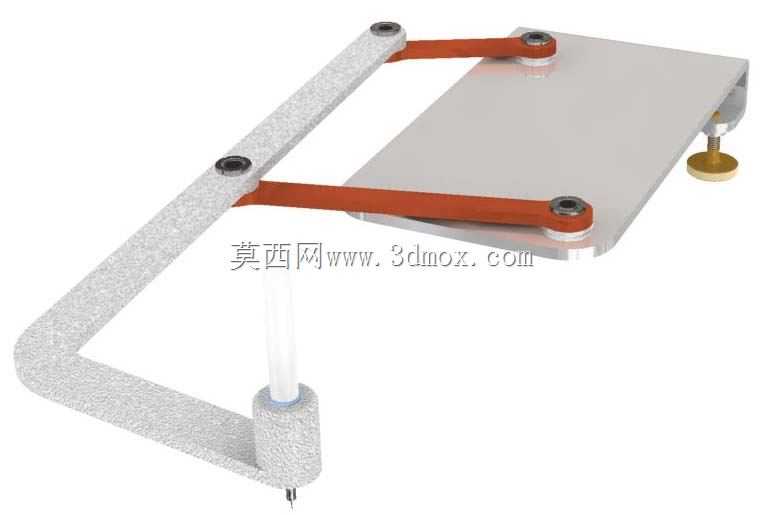

追踪D字母轨迹的四杆绘图演示机构

这款四杆联动的轨迹演示机构，主要面向机械原理教学、创意绘图装置开发两大核心应用场景，在高校机械专业课堂上可作为连杆机构运动轨迹生成的具象演示教具，帮助学习者直观理解平面连杆机构的轨迹生成逻辑，也可经过轻量化改造后集成到创意绘图设备、文创自动书写装置中，实现特定字符轨迹的稳定输出。机构核心功能是通过两组平行连杆的协同摆动，带动末端绘图笔端走出标准大写字母D的闭合轮廓，全程无需额外电控程序介入，纯靠机械结构的尺寸约束实现精准轨迹复现，运动过程顺滑无卡滞，笔端对纸面的压力可通过末端配重旋钮微调，适配不同出水特性的绘图笔使用。从设计思路来看，这款机构采用经典平行四杆机构的变异构型，将传统四杆机构的固定铰接点位置、连杆长度参数经过多轮运动学仿真迭代，把原本输出圆弧或直线轨迹的连杆机构，通过铰接点的偏置设计、连杆长度的比例匹配，让末端执行点的运动路径刚好拟合大写D的外轮廓，整体结构采用平板式安装基底，所有铰接点都采用耐磨轴套配合紧固螺栓，既保证转动副的灵活度，也能长期承受往复摆动的磨损不会出现松旷。外形方面，整套机构的安装基底为矩形平板结构，所有传动连杆都布置在平板上方区域，末端绘图笔垂直向下伸出平板底面，安装时只需将平板水平固定在工作台架上，预留出笔端正下方的纸张放置空间即可，横向安装边界不超过A4幅面宽度，纵向占用空间极小，无需额外预留复杂的走线或外接动力空间，手动驱动输入端的摆杆即可完成整套轨迹绘制动作，也可搭配小型减速电机连接输入轴端实现自动循环演示。机构的两组传动连杆采用差异化配色区分固定杆、主动杆与从动杆，方便教学场景下快速识别机构的传动链路，末端的笔夹结构采用快拆设计，可快速更换不同粗细的绘图笔头，适配不同场景的绘制需求，铰接点的紧固螺栓可根据使用场景调整阻尼大小，既可以手动随意停在任意运动位置讲解机构瞬时状态，也可以调松阻尼实现顺滑的连续运动演示。
