汽车转向用虎克万向联轴器结构

虎克万向联轴器作为机械传动系统中补偿轴线偏角的核心部件，广泛应用在存在轴系夹角偏差的动力传递场景中，小到乘用车辆的转向操纵机构、底盘传动半轴，大到工业生产线的长距离动力传输轴、工程机械的作业端动力传递、船舶舵机传动链路，都能见到这类部件的身影，它的核心作用是在主动轴与从动轴存在空间夹角、或是工作过程中轴系相对位置发生动态偏移时，依然能够稳定、连续地传递旋转扭矩，避免刚性轴连接在偏角状态下出现的卡滞、应力集中、部件断裂等问题，保障动力传输的平顺性与可靠性。

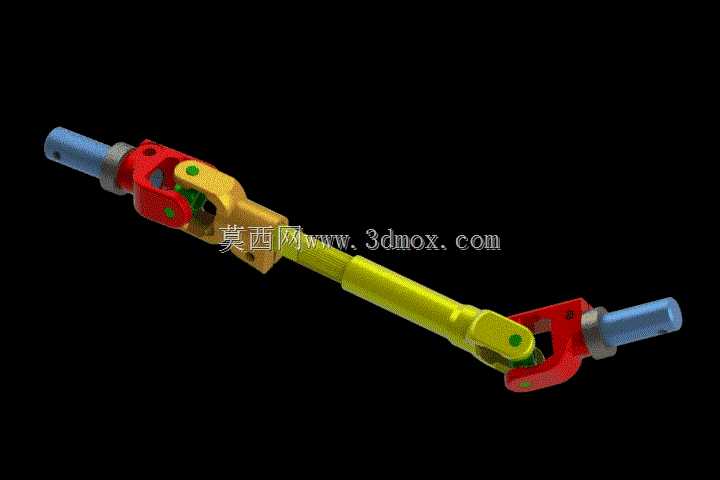

这款万向联轴器采用双十字轴式的虎克结构设计，区别于单万向节存在的瞬时传动比波动问题，双节配合的结构能够通过两端十字轴的偏角补偿抵消传动速率波动，实现等角速度的动力传递，完全适配乘用车转向系统这类对传动平顺性、操控反馈精度要求极高的应用场景。整体结构包含两端的连接叉架、十字轴传动副、中间花键滑动传动轴、端部支撑定位座，中间传动轴采用花键套接结构，既可以在传递扭矩的同时适配轴系长度方向的动态伸缩量，补偿安装过程中的轴向尺寸误差，也能抵消设备运行过程中因振动、部件形变带来的轴向位移，避免轴系出现额外的轴向附加载荷。

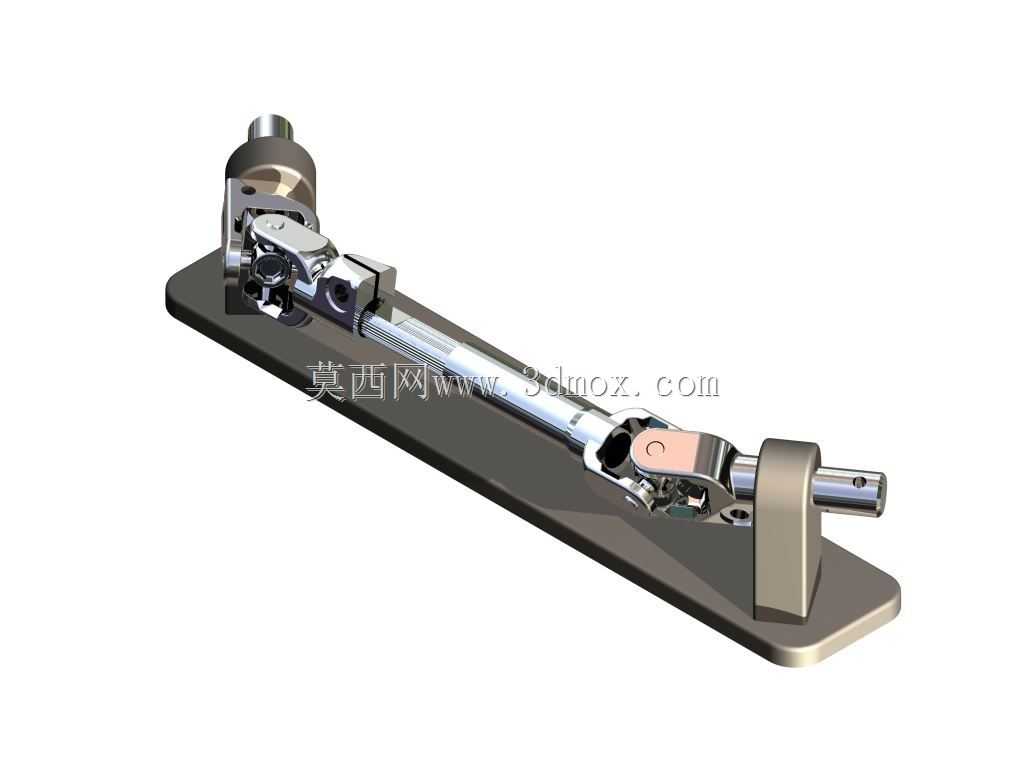

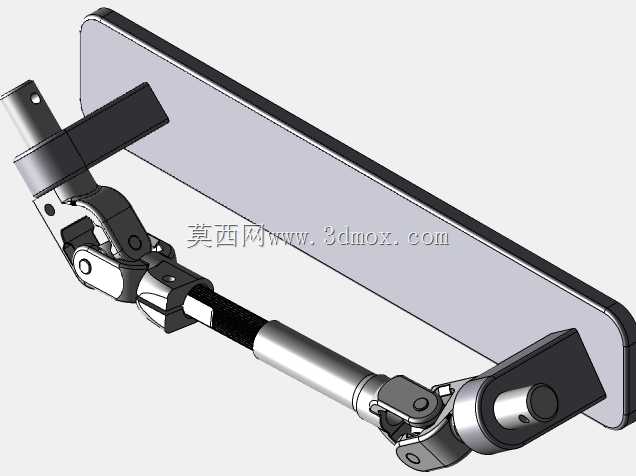

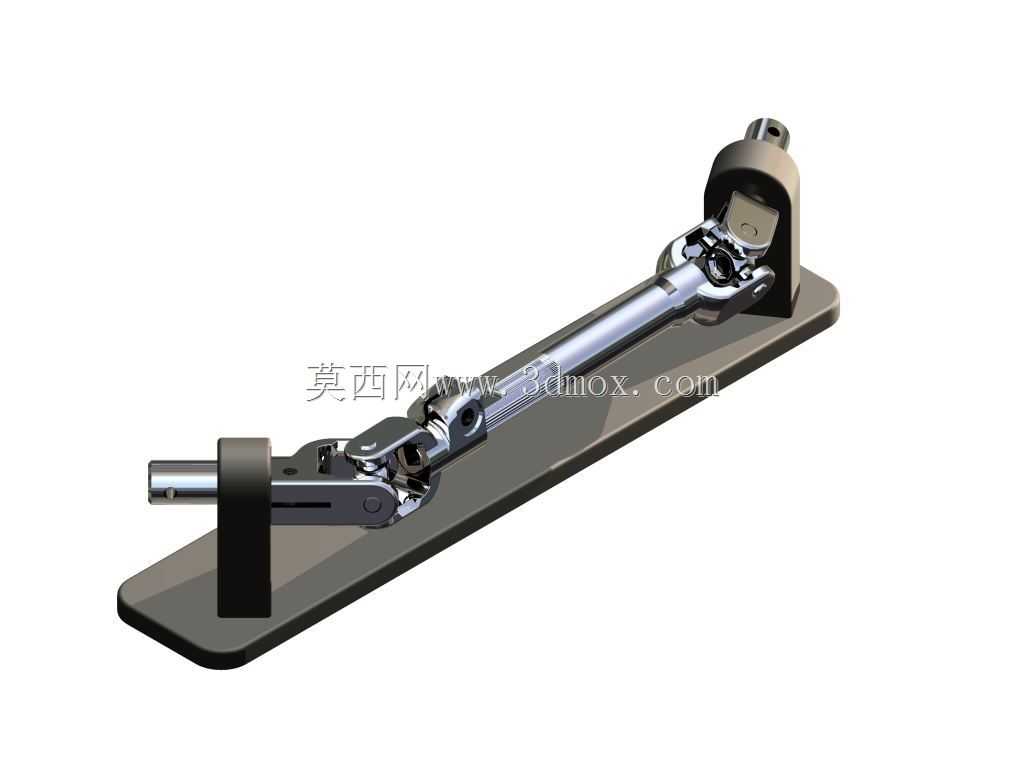

从安装边界来看，整体组件集成在平直的安装底板上，两端的支撑座预留了标准紧固件安装孔位，安装时无需额外设计复杂的定位工装，仅需通过螺栓将底板固定在设备安装基面，再将两端轴头分别与动力输入端、负载输出端的连接接口锁紧即可完成装配，能够大幅降低现场安装调试的难度与工时。十字轴的铰接副预留了充足的摆动角度余量，单节万向节可支持最大二十度以上的轴线偏角补偿，完全覆盖车辆转向过程中转向柱与方向机之间的动态角度变化范围，在转向操作全程都能保持无卡滞的动力传递，给驾驶员提供线性、清晰的转向反馈。

设计过程中对铰接部位的配合间隙做了精准控制，既保证十字轴能够灵活转动无卡涩，又将传动回程间隙控制在极小范围内，避免转向操作出现虚位，提升操控的精准度。所有受力部件均按照实际传动载荷做了结构强度优化，叉架部位的过渡圆角设计能够有效分散应力集中点，提升部件的抗疲劳寿命，即使在频繁往复转动、承受冲击载荷的工况下，也能长期保持结构稳定性，不会出现铰接松旷、传动异响等问题。这类结构除了车用场景外，也可灵活适配各类工业设备的偏角传动需求，根据实际传递扭矩的大小调整对应部件的尺寸规格，即可快速拓展应用到不同载荷等级的传动系统中。
