50毫升PVC材质小型喷雾瓶结构设计

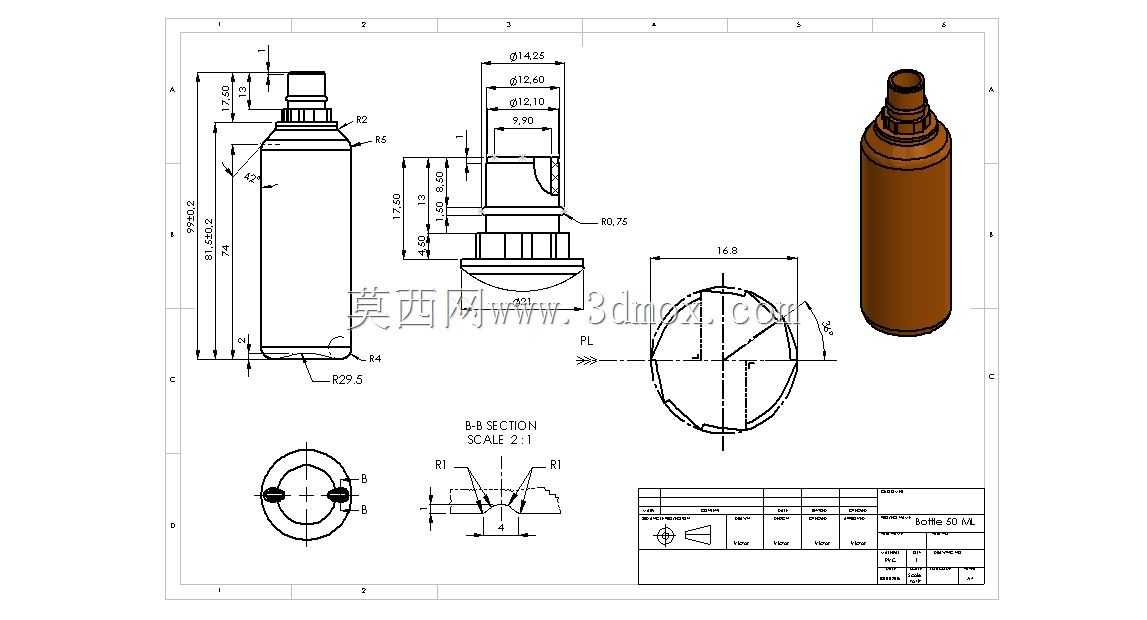

这款50毫升容量的小型塑料瓶，主要面向日化、医药、美妆类产品的分装与包装场景，可用于盛装便携装消毒喷雾、护肤爽肤水、外用药剂、口腔清新剂等液态产品，适配日常随身携帯、差旅分装、小样赠送等多元使用需求，是快消品包装领域应用十分广泛的容器类型。瓶身选用PVC材质加工成型，成品重量控制在9至12克区间，兼顾结构强度与轻量化需求，既能够避免日常使用中轻微磕碰造成的瓶身开裂，也能控制包装材料成本，适配大规模量产的成本管控要求。设计过程中充分考虑了吹塑成型的工艺特性，瓶身主体做了顺滑的曲面过渡，避免出现尖锐棱角与壁厚突变区域，减少吹塑过程中出现壁厚不均、缩痕、成型缺料的不良概率；瓶口位置做了多段阶梯式卡扣结构，搭配对应的瓶盖可以实现可靠的密封连接，既可以适配旋盖结构，也可以适配按压喷雾泵头的安装需求，密封结构处做了R0.75的圆角过渡，既能够提升密封胶圈的贴合紧密度，避免液体渗漏，也能减少装配过程中胶圈被锐边割损的风险。从尺寸边界来看，瓶身总高度控制在适配常规口袋、小型挎包收纳的尺寸区间，瓶身最大直径处做了收腰过渡的曲面设计，既能够提升手持握持的贴合手感，也能在瓶身粘贴产品标签时保证标签贴合平整无褶皱；瓶底做了内凹的R29.5圆弧结构，既能够提升瓶身放置时的站立稳定性，避免放置在光滑台面出现滑移倾倒，也能增强瓶底的结构强度，减少灌装、运输过程中瓶底受撞击出现开裂漏液的问题。瓶口的细节尺寸做了多段公差匹配设计，从最顶端的φ14.25外圆到下方的φ12.60、φ12.10、φ9.90等阶梯尺寸，分别对应瓶盖的导向段、密封段、卡扣段的装配需求，每个衔接位置都做了对应的倒角与退刀结构，保证瓶盖装配时可以顺畅旋入，卡合到位后无松脱晃动。瓶身侧面的局部做了微凸的标识区域，可以用于模刻容量标识、品牌logo等内容，无需额外粘贴标识也能清晰标注产品信息；B-B剖面位置的结构做了2:1的局部放大设计，重点优化了瓶肩位置的壁厚过渡，避免该位置在受到挤压时出现应力集中开裂的问题，同时瓶肩的倾斜角度经过反复调整，既能够保证瓶内液体可以完全倾倒干净无残留，也能提升整体外观的线条流畅度。整体结构设计充分兼顾了量产工艺性、使用实用性与外观美观度，所有尺寸边界都适配常规吹塑模具、灌装生产线的加工要求，无需额外调整产线工装即可直接投入量产，能够满足中小批量快消品包装的快速落地需求。
