卷帘窗体连续辊压成型生产设备结构

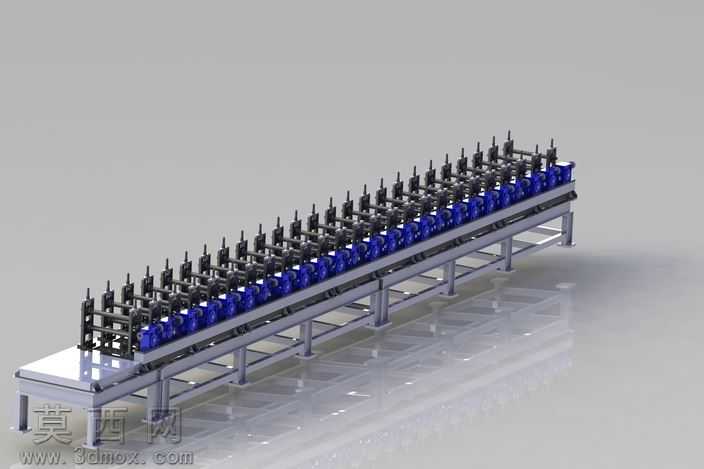

本模型为卷帘窗体连续辊压成型生产设备，采用SolidWorks完成全参数化三维建模，整体结构按照工业级冷弯成型设备的真实布局搭建，完整还原了长床身机架、多组依次排布的成型辊站、传动排布结构与工件承托平台的全部细节。建模过程中采用自底向上的装配设计思路，先完成单个成型辊组、机架支撑腿、横梁连接件、驱动安装座等独立零件的特征建模，通过拉伸、切除、阵列、镜像等基础特征命令完成零件细节构建，对辊轮的曲面成型轮廓做了精准的参数化约束，保证每一组辊轮的型面递进变化符合卷帘窗体板材的渐进折弯成型规律，避免成型过程中出现板材应力集中、变形超差的问题。渲染阶段采用工业设备常用的金属材质体系，床身机架部分赋予哑光银灰色冷轧钢材质，调整材质的粗糙度与反射参数还原焊接机架的真实金属质感；成型辊轮的传动端赋予深蓝色工业烤漆材质，模拟设备原厂的喷涂防护效果；辊轮工作面赋予高抛光模具钢材质，添加轻微的磨损纹理与环境反射效果，还原金属辊面的加工质感；承托平台赋予拉丝不锈钢材质，调整纹理方向与表面反光度，模拟生产过程中板材滑动接触的平台表面状态。结构设计上，设备采用分段式长机架布局，通过等间距排布的支撑腿保证长床身的结构刚性，避免大长度设备运行过程中出现床身形变影响成型精度；多组成型辊站沿板材进料方向呈直线排布，每一组辊站的上下辊间隙、型面轮廓随成型进程逐步变化，将平直的金属带材逐步辊压弯折为卷帘窗体所需的特定截面型材；辊站之间预留合理的间距，保证板材在每一步成型过程中应力充分释放，避免出现型材翘曲、边部波浪等成型缺陷；进料端设置平整的承托平台，为待加工带材提供稳定的进料支撑，保证进料位置的精度一致性。整体模型的装配约束完全按照真实设备的装配关系设置，所有运动部件保留合理的装配间隙，可直观展示设备的运行逻辑与成型原理，能够用于卷帘窗体成型设备的结构展示、方案沟通与教学演示场景。
