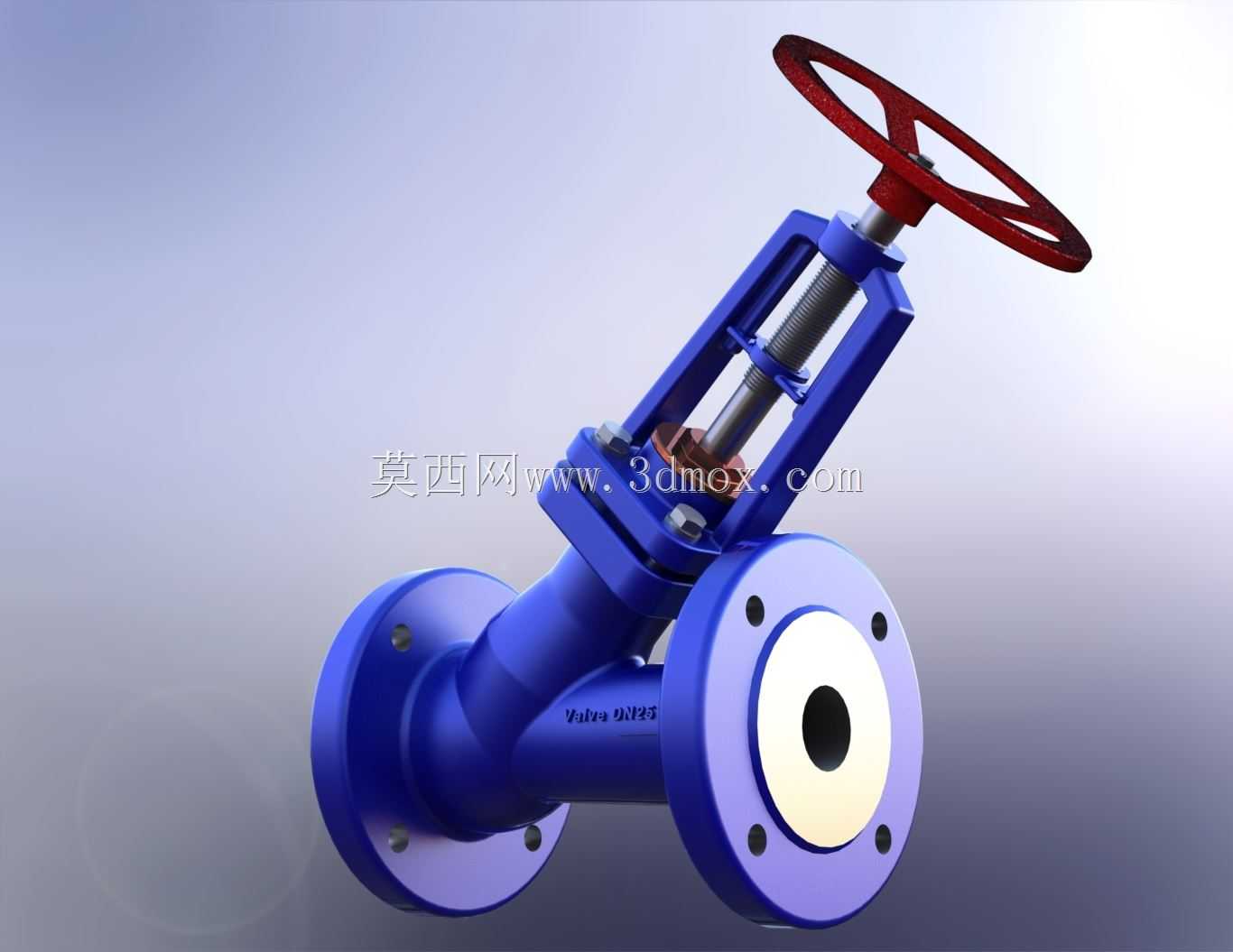

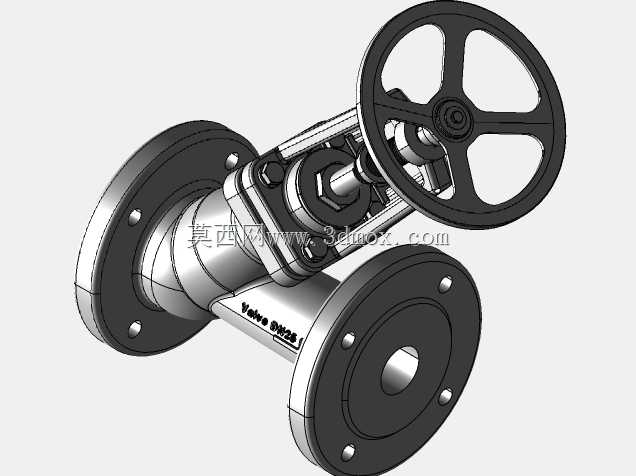

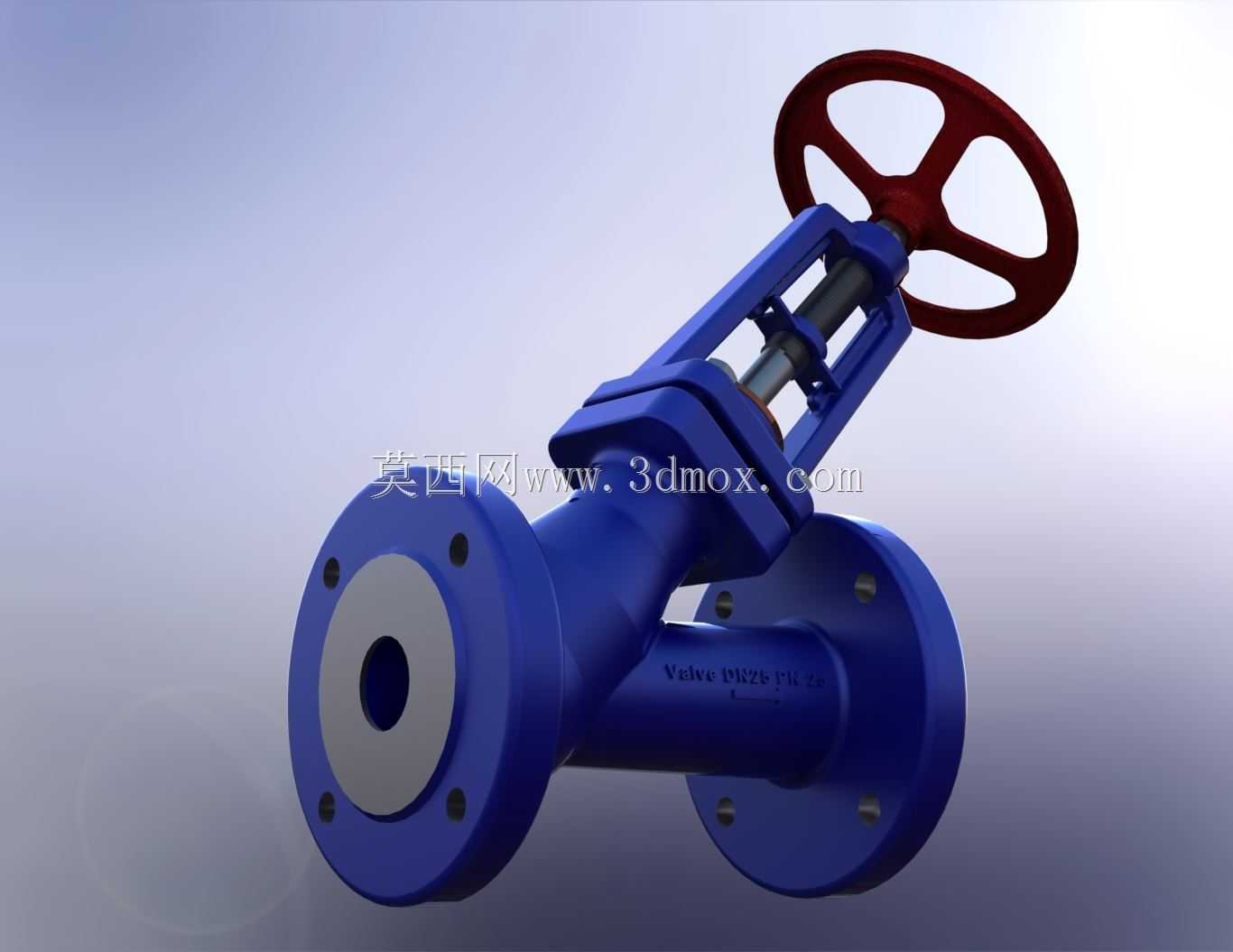

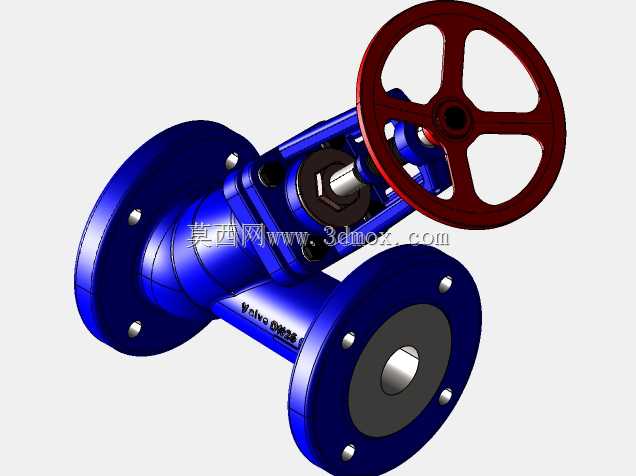

Y型法兰连接手动检修截止阀结构

这款Y型结构的手动检修截止阀，主要应用于化工、电力、冶金、市政给排水等行业的工业管道系统中，承担管路介质截断、检修隔离的核心作用，在需要对下游管路、仪表、泵类设备进行维护作业时，可通过操作手轮实现管路的可靠切断，为检修作业提供安全的无介质作业空间，避免管路介质泄漏引发的安全隐患与物料损耗。该阀采用Y型流道结构设计，相比传统直通式截止阀，流道弯折角度更小，介质流经阀体时的阻力损失更低，能够有效降低管路系统的运行能耗，同时Y型的阀体结构也让阀瓣、阀杆等内部核心构件的检修更换更为便捷，无需将整个阀体从管路上完全拆卸，即可完成内部易损件的维护作业，大幅缩短设备检修的停机时长。阀门的操作端采用顶部手轮驱动结构，手轮为轮辐式设计，操作时受力均匀，转动手轮即可通过阀杆带动阀瓣做升降运动，实现阀门的开启与关闭，阀杆部位设置有可靠的密封结构，可有效避免介质沿阀杆部位向外泄漏。阀门的连接端采用法兰连接形式，公称压力适配PN25等级的管路系统，公称通径为DN25，法兰端面设置有标准的螺栓连接孔位，安装时可与同压力等级、同通径的管路法兰进行配对，通过螺栓紧固实现可靠连接，法兰密封面可适配多种密封垫片，满足不同介质工况下的密封需求。在外形与安装边界方面，阀门整体采用流线型Y型布局，手轮位于阀体斜上方，安装时需预留足够的手轮操作空间，保证操作人员能够顺畅完成阀门的启闭操作，阀体两端法兰的端面间距、螺栓孔中心距均符合对应通径压力等级的行业标准，可直接替换同参数的老旧同类型阀门，无需对现有管路进行额外改造。阀体内部的密封副采用耐磨耐蚀的密封材质，能够适配水、蒸汽、油品等多种常见工业介质的输送工况，阀瓣与阀座的密封面经过精密研磨，关闭时可实现可靠的密封效果，有效截断介质流通，阀杆采用升降式结构，启闭过程中阀杆的行程位置可直观反映阀门的开度状态，便于操作人员判断管路的通断情况。
