行星运动三角形铣削机构装置

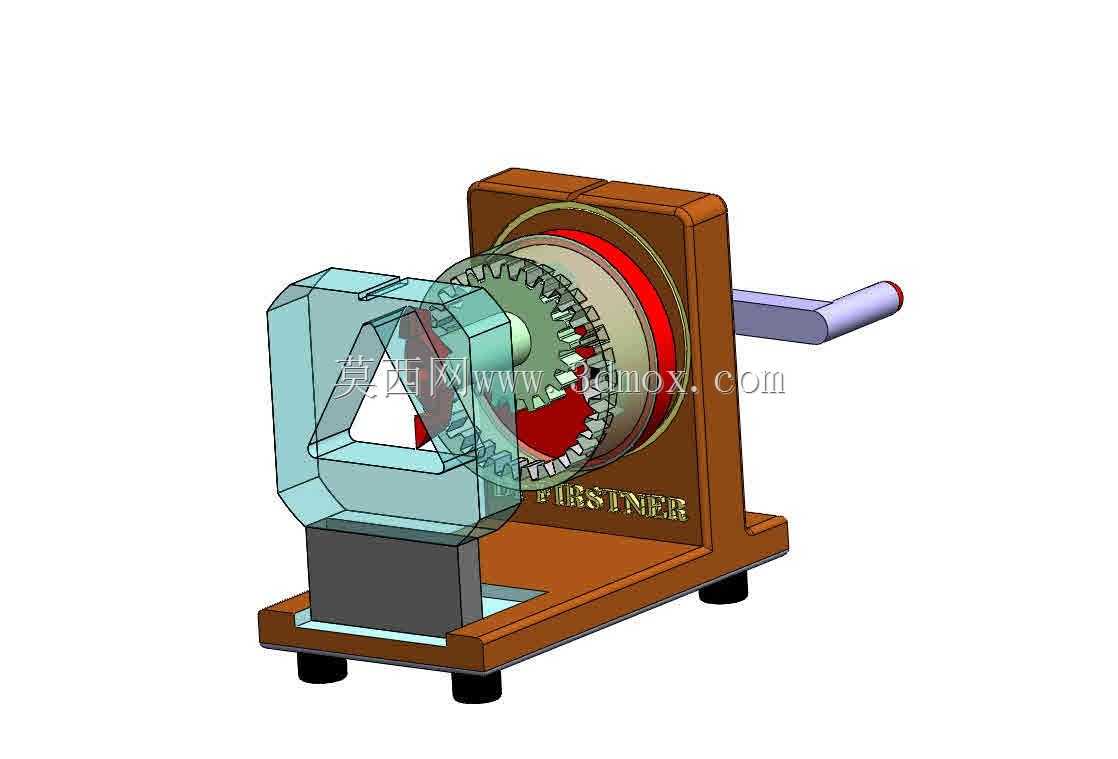

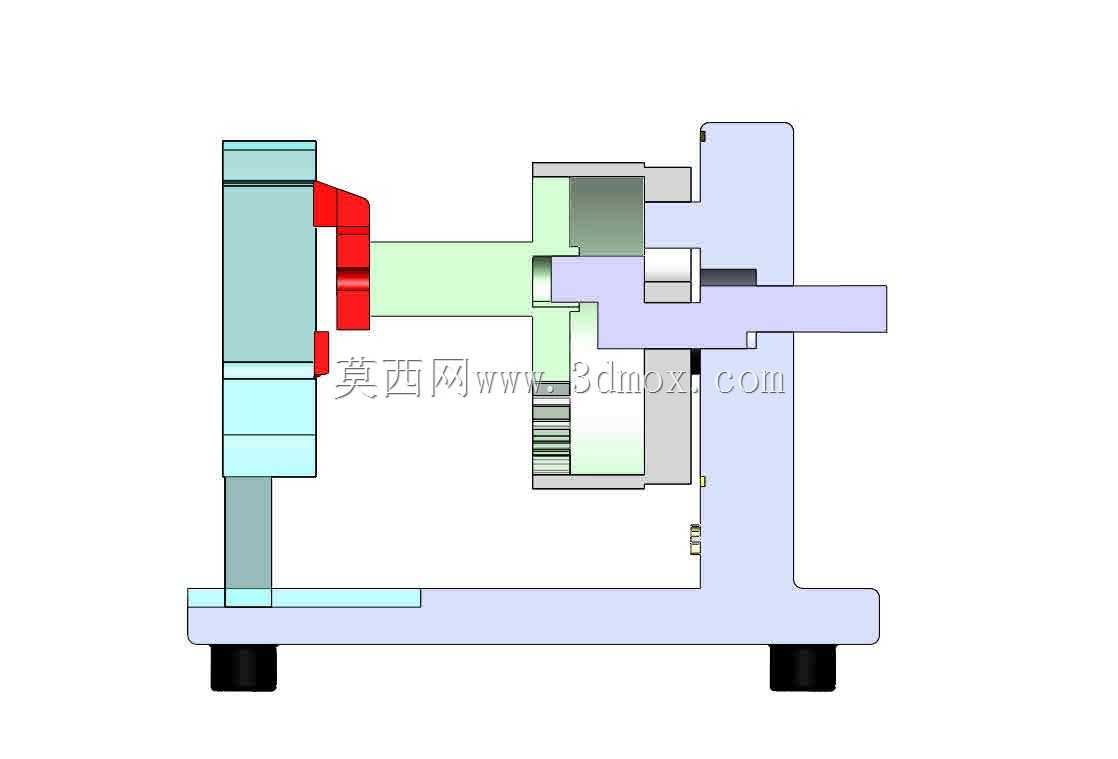

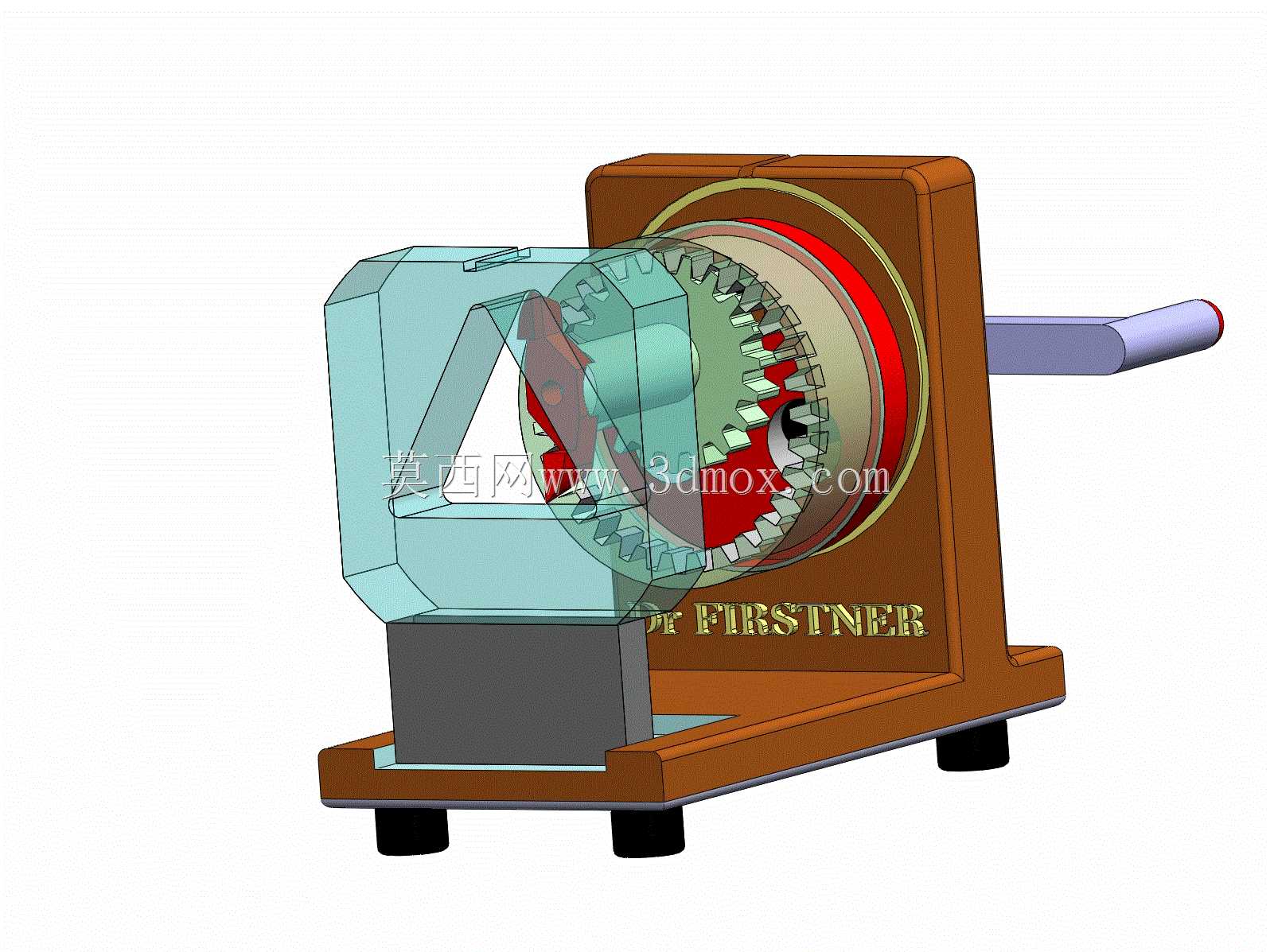

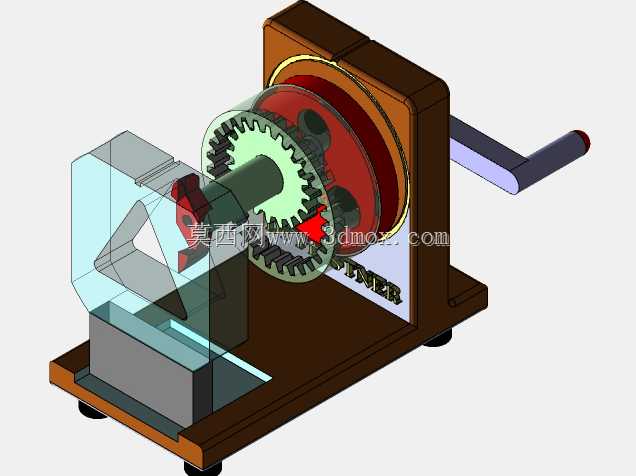

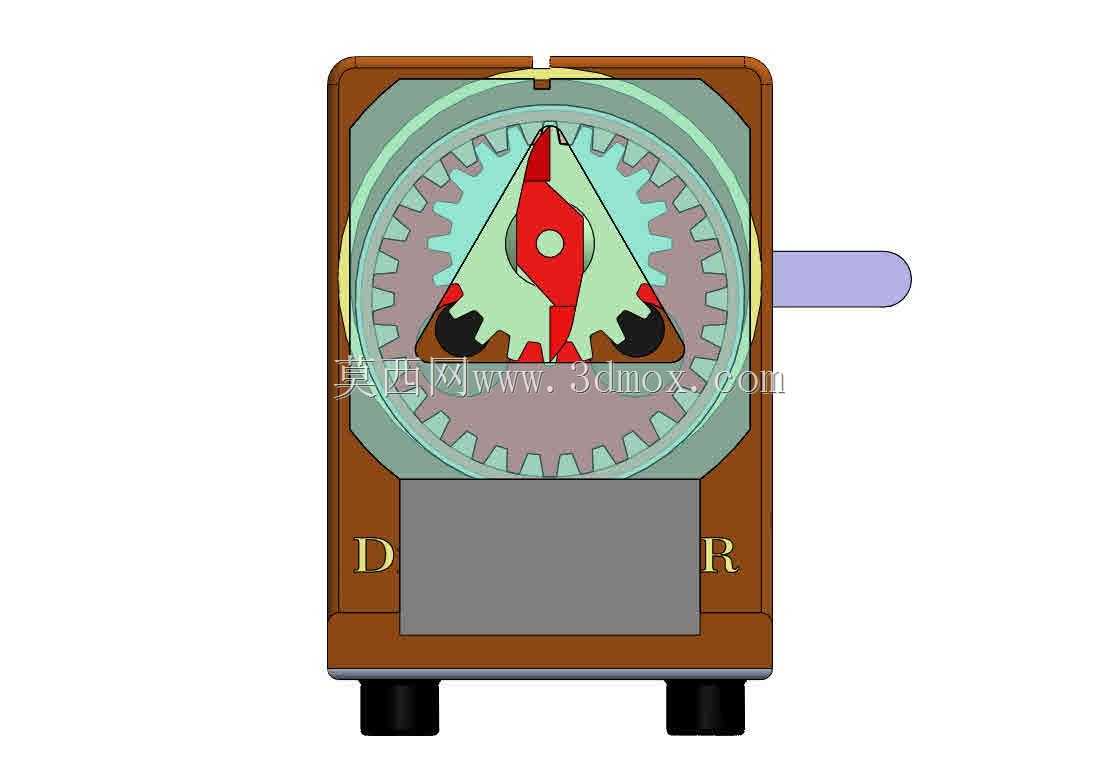

该装置是一款依托行星轮系运动原理设计的专用铣削作业机构，主要应用于小尺寸金属、非金属工件的近平面三角形轮廓加工场景，常见于小型五金零件加工、教学演示实验、精密小构件修配等作业环节，能够在无需复杂数控编程的前提下，通过手动驱动完成特定三角形轮廓的成型切削，适配小批量定制加工、实训教学演示、简易工位修配等对加工效率要求不高但对成型轨迹精度有明确要求的使用场景。从实际用途来看，该机构专门针对近似平面的三角形轮廓加工需求设计，解决了常规铣削设备加工非圆异形轮廓时需要复杂靠模或多轴联动编程的痛点，操作人员仅需摇动手柄驱动轮系运转，即可带动切削部件按照预设的行星轨迹完成走刀，一次性成型三角形轮廓，大幅降低了小批量异形三角形零件的加工门槛，无需配备复杂的数控系统即可完成特定轮廓的加工作业。在功能特性层面，该机构采用内齿圈与行星齿轮配合的传动结构，将手柄输入的连续旋转运动，通过轮系的齿数比匹配转化为切削端的三角形轨迹运动，切削端的运动轨迹完全由轮系参数决定，加工过程中轨迹稳定性强，不会出现手动走刀的偏移误差；装置整体采用台式布局，底部设置四个防滑支撑脚，作业时可直接放置在常规工作台面上，无需额外的复杂固定工序，透明护罩覆盖切削传动区域，既可以直观观察内部轮系运转与切削过程，也能阻挡切削碎屑飞溅，提升作业安全性。从设计思路来看，该装置核心是利用行星轮系中行星轮的特定运动轨迹，将旋转输入转化为三角形切削路径，设计过程中通过匹配内齿圈与行星轮的齿数比，精准控制切削端的轨迹轮廓，确保加工出的三角形轮廓边直线度、夹角精度满足使用要求；整体结构采用模块化布局，从后往前依次排布驱动手柄、传动轮系、切削工作腔、工件装夹位，各部件层级清晰，装配维护便捷，棕色机架作为整体承载结构，将所有传动、切削部件整合为一体式结构，避免了分体式结构的装配误差。在外形尺寸与安装边界方面，该装置整体为台式小型结构，横向跨度适配常规工作台的摆放空间，纵向深度不超过普通台钳的安装占用尺寸，高度处于操作人员坐姿作业的舒适操作区间，底部支撑脚的排布间距保证了摇动手柄作业时的整机稳定性，不会出现侧翻或滑移；工件装夹区域位于装置前部的透明护罩内，可容纳的工件尺寸匹配小型三角形零件的加工范围，装夹位的调整空间可适配不同厚度的工件装夹需求，无需对装置主体结构进行改动即可完成常规小尺寸工件的装夹定位。
