三爪式轴承齿轮拆卸拉具结构设计

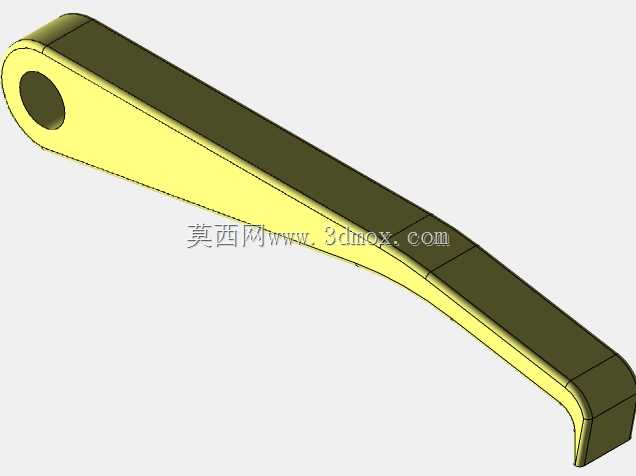

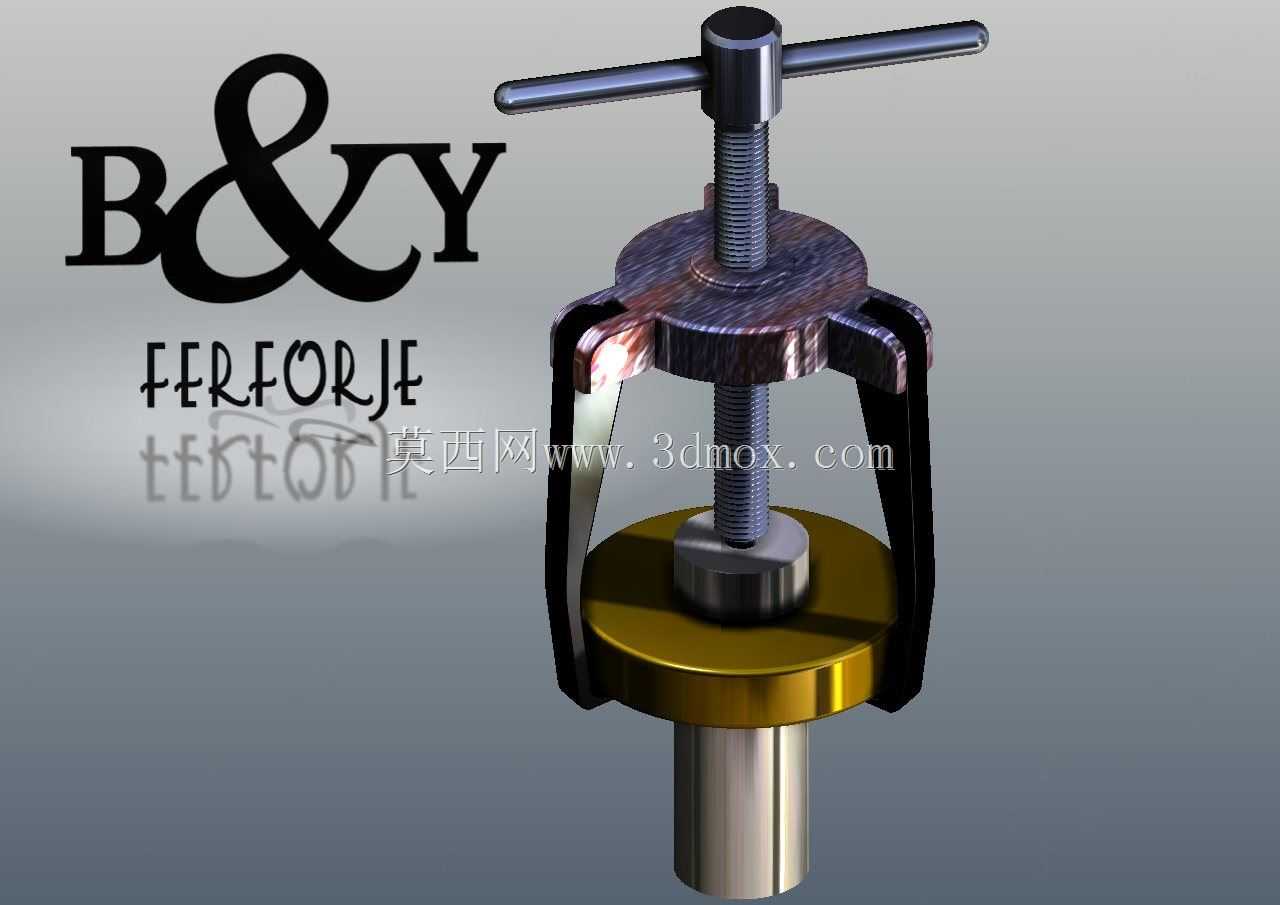

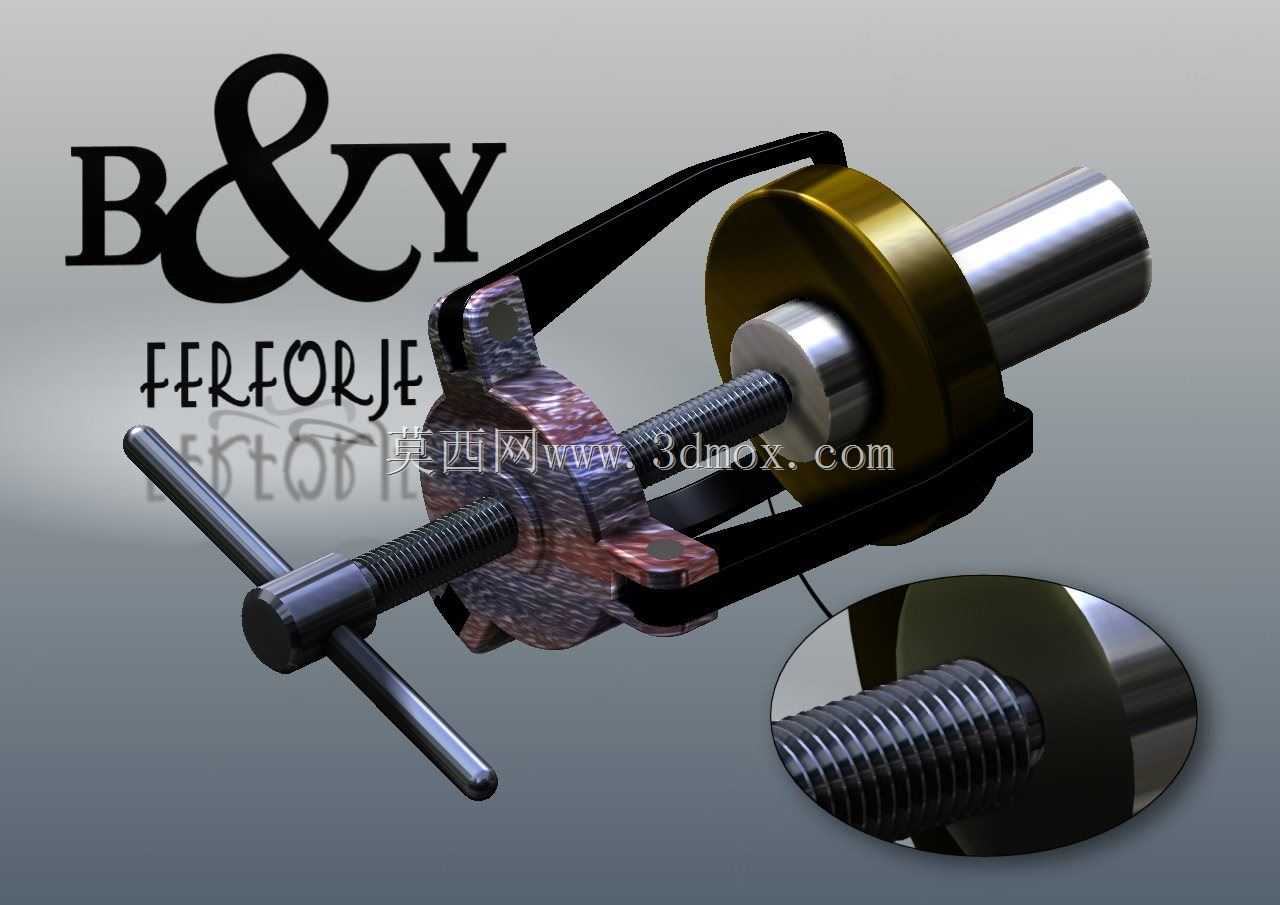

这款三爪拉具是机械设备维修场景中不可或缺的手动拆卸工装，主要应用于工厂设备维保、机电维修车间、农机检修、生产线日常运维等场景，核心用途是从装配轴上平稳拆卸过盈配合的轴承、皮带轮、齿轮、联轴器等盘类传动零件，解决过盈装配部件拆卸时易损伤轴体、损坏零件的行业痛点。在实际维修作业中，过盈配合的传动部件往往因长期运行产生锈蚀、形变，靠敲击、撬别等传统方式拆卸不仅效率低下，还极易造成轴面划伤、轴承套圈崩裂、齿轮齿面变形等不可逆损伤，大幅提升维修成本，而这款三爪拉具通过均匀受力的结构设计，能将拆卸拉力平稳传递到被拆部件上，全程不会对配合面造成额外损伤。从功能特性来看，该拉具采用三爪同步联动结构，三个卡爪可沿中心螺杆的径向均匀开合，能适配不同直径的盘类零件，卡爪端部做了内勾式倒角处理，拆卸时能牢牢勾住被拆零件的背面受力台阶，避免拉拔过程中打滑脱钩；中心位置的传动螺杆采用梯形螺纹设计，具备传动效率高、自锁性强的特点，转动顶部的T型加力杆时，螺杆会平稳顶在轴端中心孔位置，随着螺杆旋进，三个卡爪会同步带动被拆零件沿轴向缓慢移出，整个拉拔过程受力均匀无偏载，不会出现零件偏斜卡滞的问题。在设计思路上，这款拉具充分考虑了手动作业的操作便利性与结构耐用性，卡爪与主体架采用铰接式连接，可根据被拆零件的厚度调整卡爪的勾接深度，适配不同厚度的盘类部件；主体架采用高强度锻压结构，能承受大吨位拉拔力而不变形，卡爪表面做了硬化处理，长期受力勾接也不会出现弯折、磨损问题；T型加力杆的长度经过人机工程优化，手动转动时无需额外加接套管就能输出足够的拉拔力，同时避免力臂过长导致螺杆过载变形。从安装边界与适配尺寸来看，该拉具的卡爪最大开合直径覆盖常规中小型传动部件的尺寸范围，中心螺杆的有效行程满足多数常规轴承、齿轮的拆卸行程需求，使用时只需将三个卡爪均匀勾住被拆零件的背面，将螺杆顶尖对准轴端的中心定位孔，确保拉具整体与轴体保持同轴，缓慢转动加力杆即可完成拆卸作业，无需额外的安装固定步骤，单人即可独立完成操作，能大幅缩短设备维修的拆卸时长，降低维修作业的劳动强度，是机械维修领域通用性极强的实用工装。
