不锈钢平开合页结构设计方案

这款平开合页作为门窗系统、柜体结构中核心的活动连接部件，广泛应用于室内木门、金属防火门、工业设备柜门、户外配电箱柜门以及各类需要实现绕轴翻转开合的钣金结构件上，是连接固定侧与活动侧、实现部件平稳转动开合的基础五金构件。在实际使用场景中，它需要承担活动门扇的全部垂向载荷，同时保证门扇开合过程无卡顿、无异响，长期使用后无明显下垂移位，满足不同场景下数万次开合的使用寿命要求。

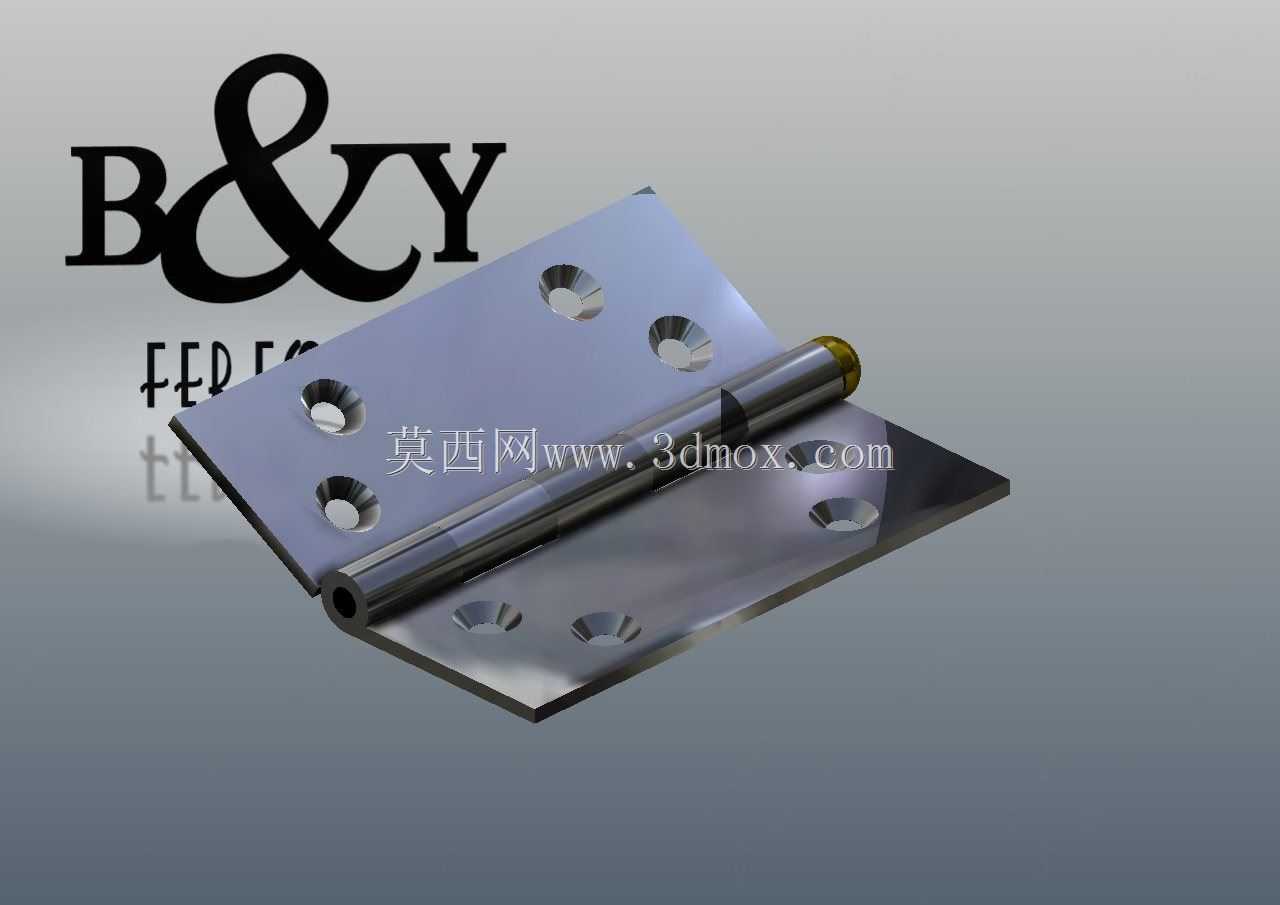

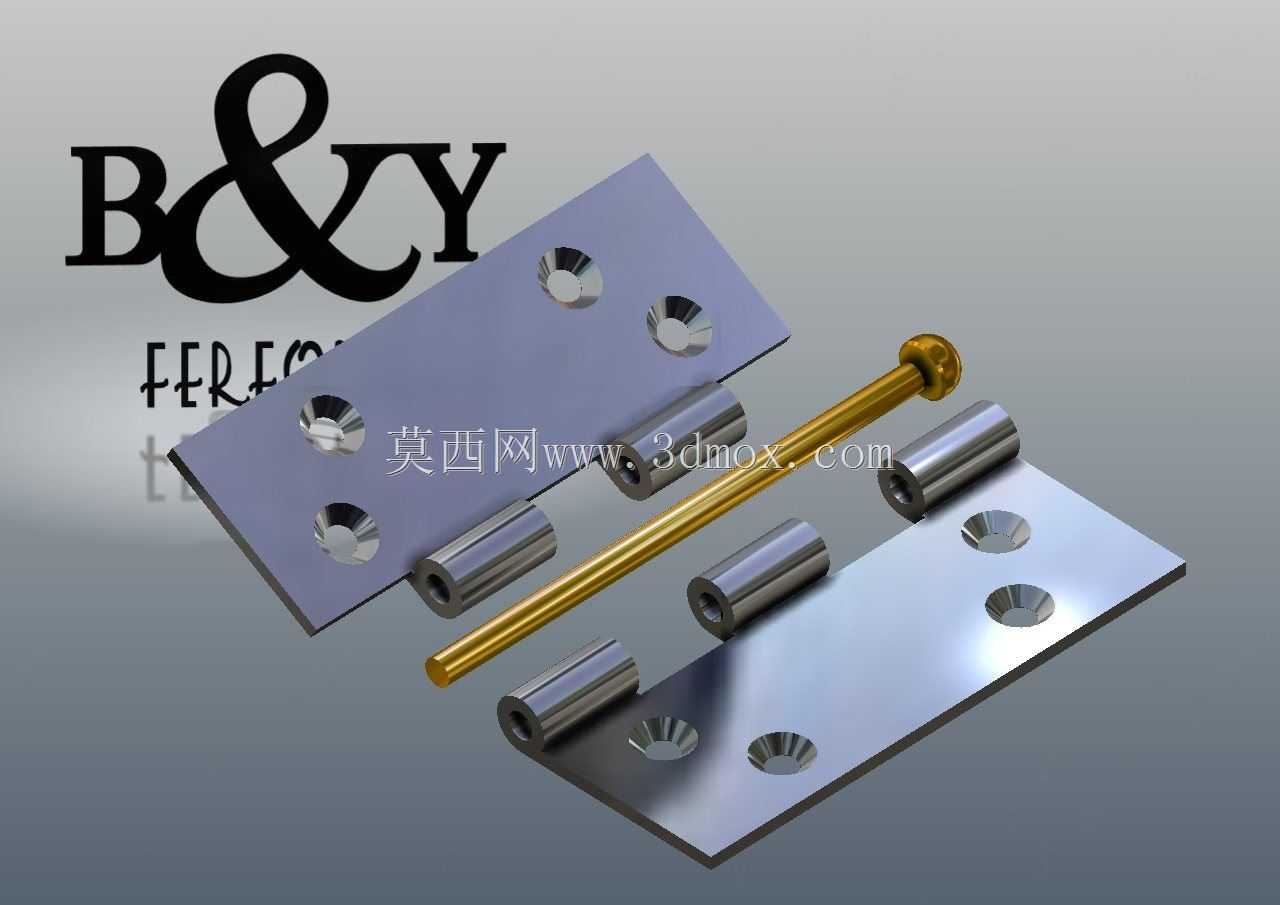

从功能特性来看，该合页采用双页片对称式结构设计，中间通过通长销轴实现两个页片的铰接转动，销轴端部做封边处理，避免使用过程中销轴窜动脱出。每个页片上均匀分布三个沉头安装孔，安装时螺丝可完全沉入孔位，不会出现凸起干涉门扇闭合的问题，沉头孔的角度与通用沉头螺丝的锥度完全匹配，安装后螺丝头与页片表面齐平，既保证连接牢固度，也兼顾外观的平整性。合页转动部位的配合间隙经过精准控制，既不会因间隙过小导致转动卡涩，也不会因间隙过大造成门扇晃动，开合阻尼均匀，可在任意开合角度下保持稳定的承托状态。

在设计思路上，这款合页优先考虑载荷匹配与安装通用性，页片采用等厚不锈钢板材冲压成型，整体做抛光处理，具备良好的防锈抗腐蚀能力，可适应潮湿厨卫、户外露天等多种复杂使用环境。页片的孔位排布遵循通用五金安装的尺寸规范，可直接替换市面同规格的常规合页产品，无需在门扇或门框上重新打孔调整，大幅降低现场安装的适配成本。销轴与页片卷边部位采用间隙配合，转动接触面光滑，长期摩擦下的磨损量极小，能有效延长产品的实际使用寿命。

从安装边界来看，这款合页的两个页片展开后为平整矩形结构，安装时需要保证固定侧与活动侧的安装面处于同一垂直平面，合页的转轴轴线与门扇侧边保持平行，避免安装错位导致的开合阻力增大、部件异常磨损问题。单个合页的承重能力适配常规厚度的室内门扇与中小型设备柜门，针对重量较大的门扇可通过多组合页并排安装的方式分散载荷，安装时沉头孔的深度可适配常规长度的自攻螺丝或机丝螺丝，不会出现螺丝穿透门板的问题，页片边缘做圆角钝化处理，安装与使用过程中不会划伤施工人员或用户，兼顾使用安全性。
