V12梅林动力配套螺旋桨齿轮传动装置

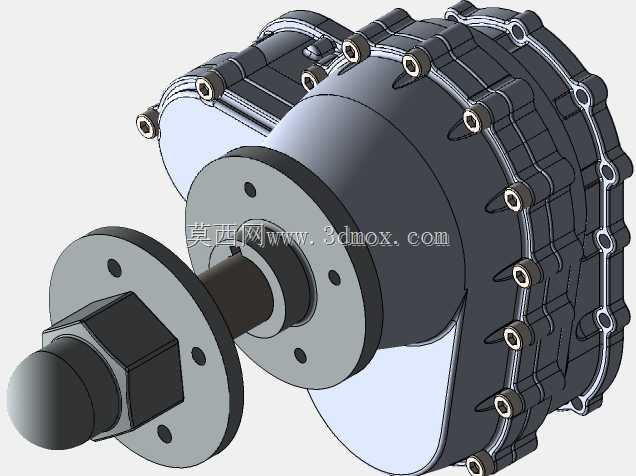

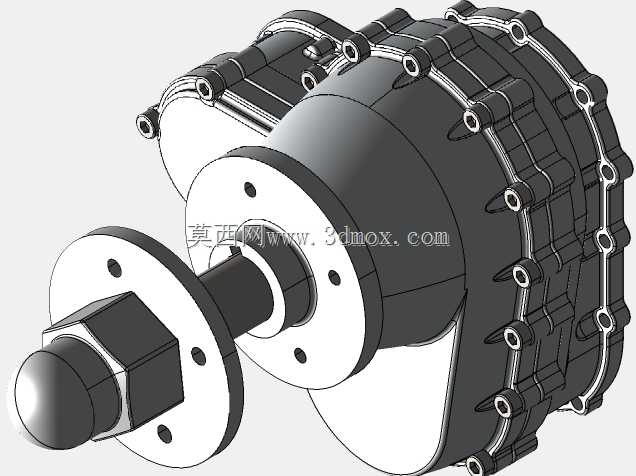

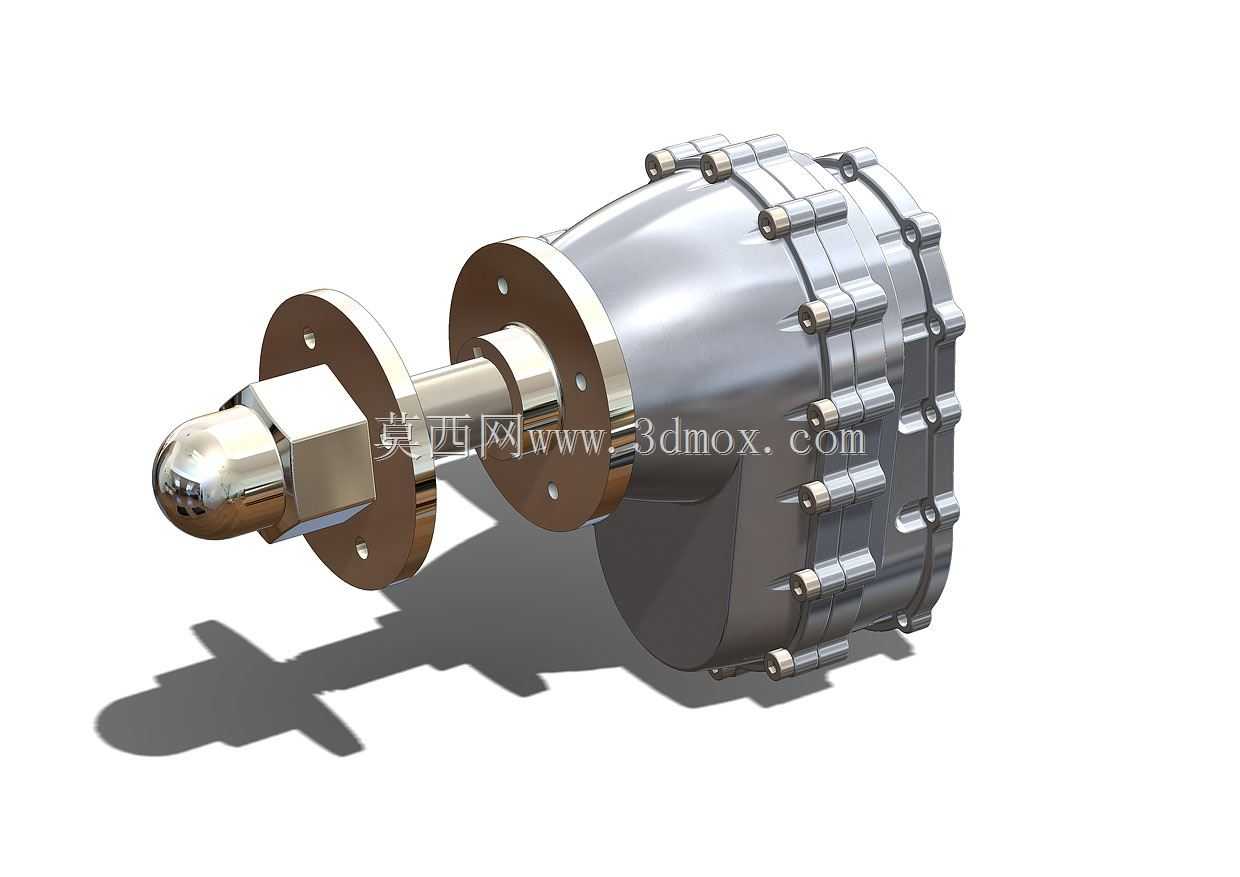

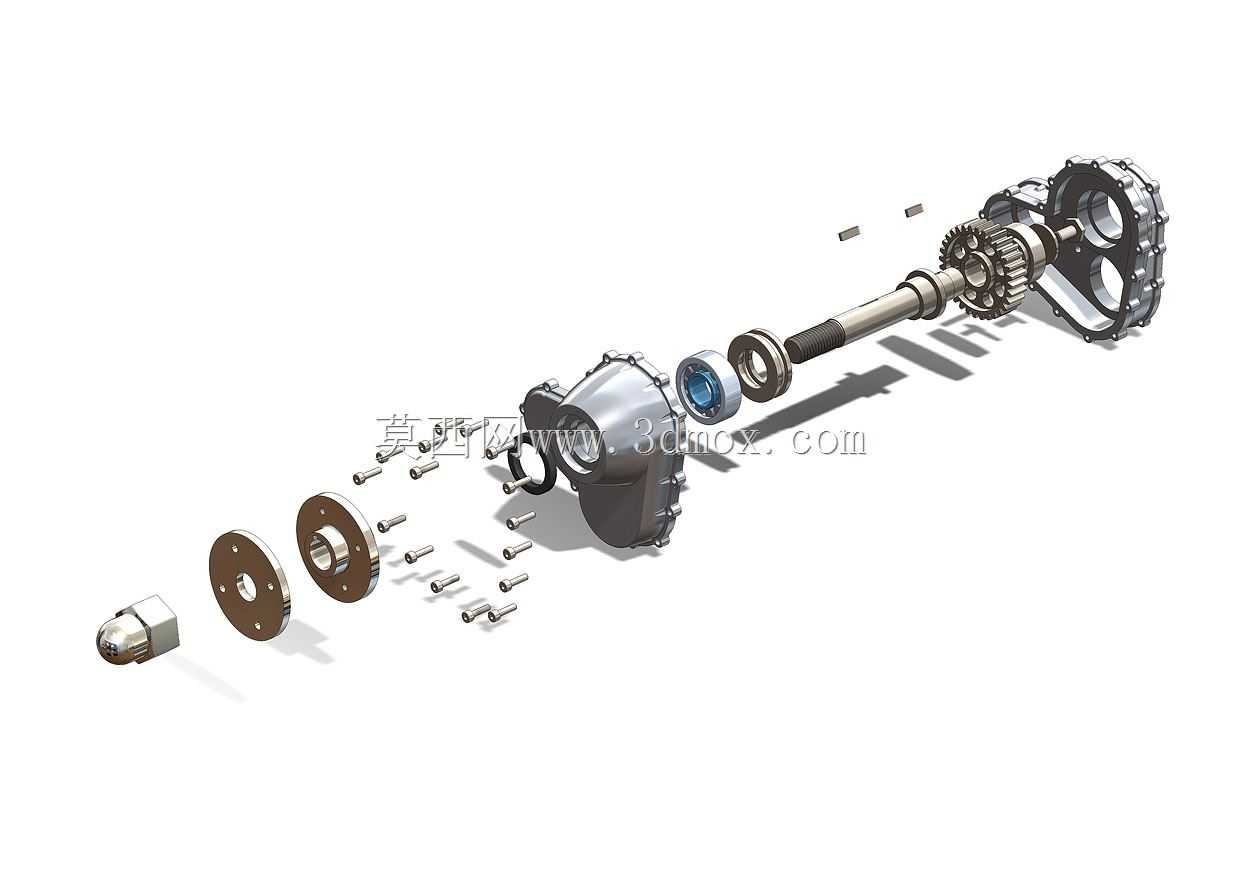

该螺旋桨齿轮传动装置主要适配大排量V型十二缸动力单元，常见应用于轻型通航飞行器、高速竞速艇以及高性能特种作业装备的动力输出端，核心作用是将动力主轴输出的高转速扭矩，按照预设传动比完成换向与扭矩适配后，稳定传递给螺旋桨做功部件，保障动力输出端与做功端的转速、扭矩匹配，避免动力损耗与部件过载。从实际功能特性来看，该装置采用一体化密封式壳体设计，壳体外部布置多组周向均匀分布的紧固螺栓，既能够保证壳体内部齿轮啮合腔的密封性能，防止传动润滑油泄漏，也可以抵御外部水汽、粉尘进入啮合腔，延长内部齿轮副、轴承组件的使用寿命，适配高转速、长时间连续运行的工况需求。装置的输出端集成了螺旋桨安装法兰与定位轴头，法兰端面预留了对应规格的安装孔位，能够直接匹配标准规格的螺旋桨毂，安装时无需额外加工转接件，轴头位置设计有锁紧定位结构，可避免高转速运行时螺旋桨出现轴向窜动或径向偏移。输入端采用法兰对接结构，能够与动力单元的输出曲轴直接定位对接，同轴度公差控制在极小范围内，有效降低高转速下的振动与噪音。在设计思路上，该装置优先考虑传动效率与运行稳定性，内部采用螺旋锥齿轮副完成动力的直角换向传动，齿轮齿面经过修形处理，啮合重合度高，传动过程中冲击小、噪音低，能够承载大扭矩输出；壳体采用流线型外形设计，既可以降低装置在气流或水流场中的运行阻力，也能够优化自身的散热性能，高负荷运行时壳体表面可以快速将内部齿轮啮合产生的热量散出，避免油温过高导致润滑性能下降。从安装边界来看，装置整体沿轴向的安装长度预留了足够的对接余量，周向的紧固螺栓布置避开了常见的安装支架干涉位置，输出端法兰的安装孔位采用对称分布设计，适配不同旋转方向的螺旋桨安装需求；输入端对接法兰的止口尺寸符合通用大排量动力单元的输出端标准，安装时只需保证对接面贴合紧密、螺栓锁紧力矩均匀即可完成装配，无需复杂的调试工序。装置的整体重心沿主轴轴线分布，安装后不会产生额外的偏心力矩，能够降低动力单元输出端轴承的径向载荷，提升整套动力系统的运行可靠性。
