偏心正齿轮连杆组合传动机构设计

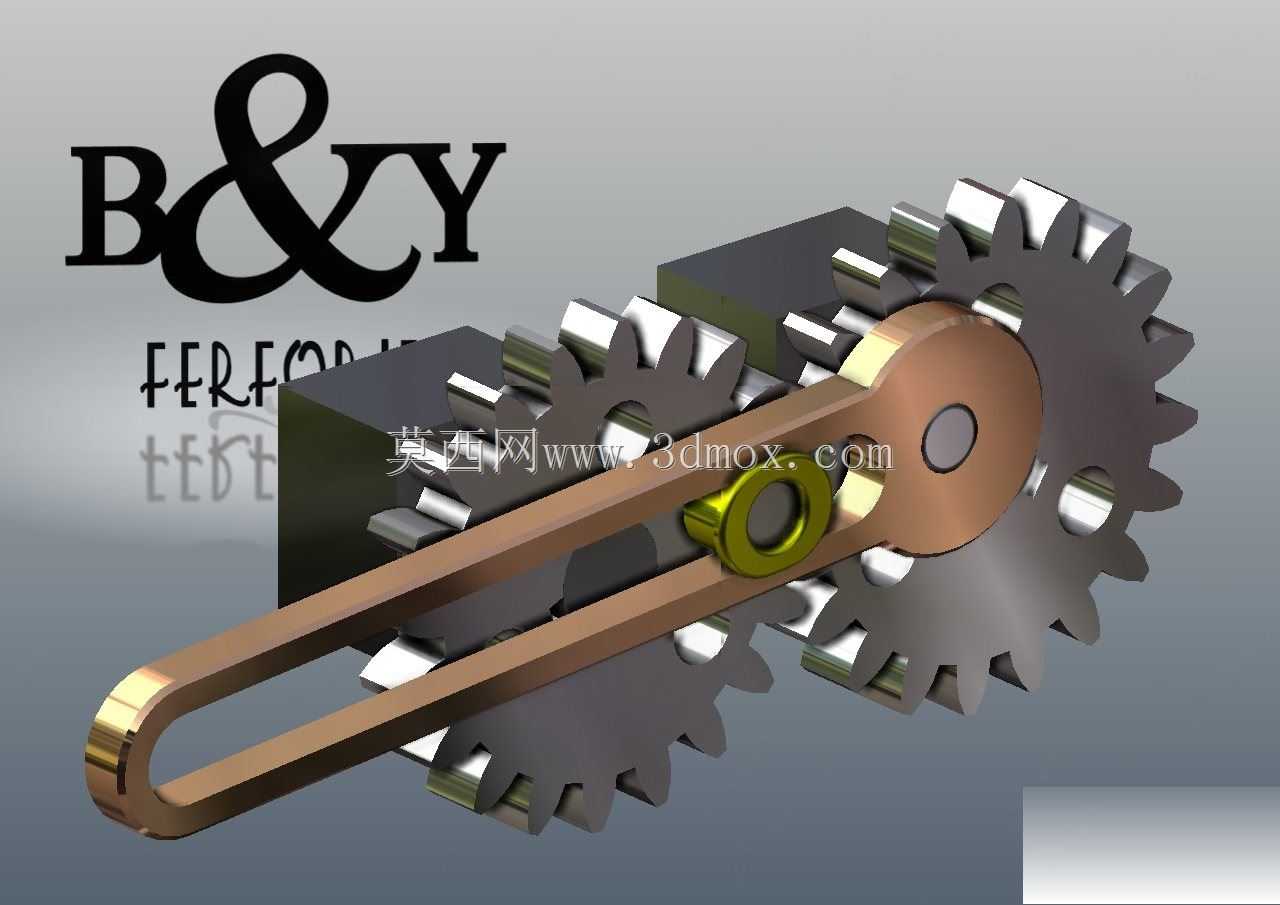

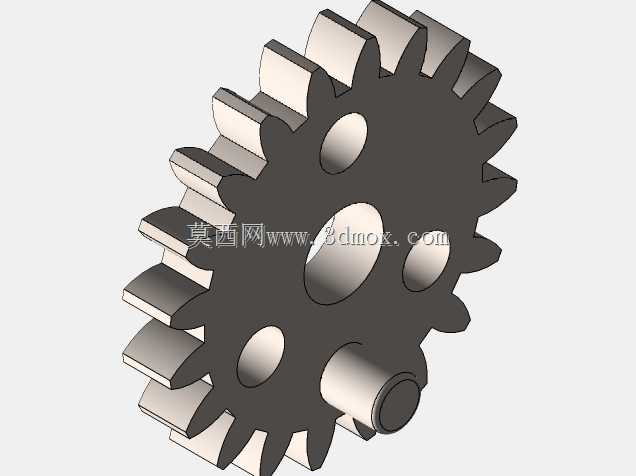

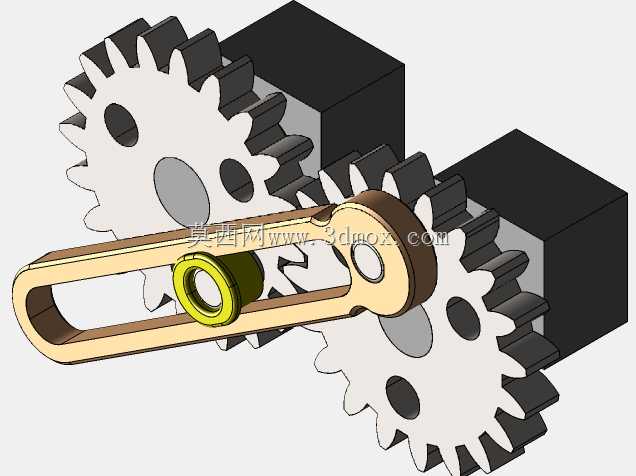

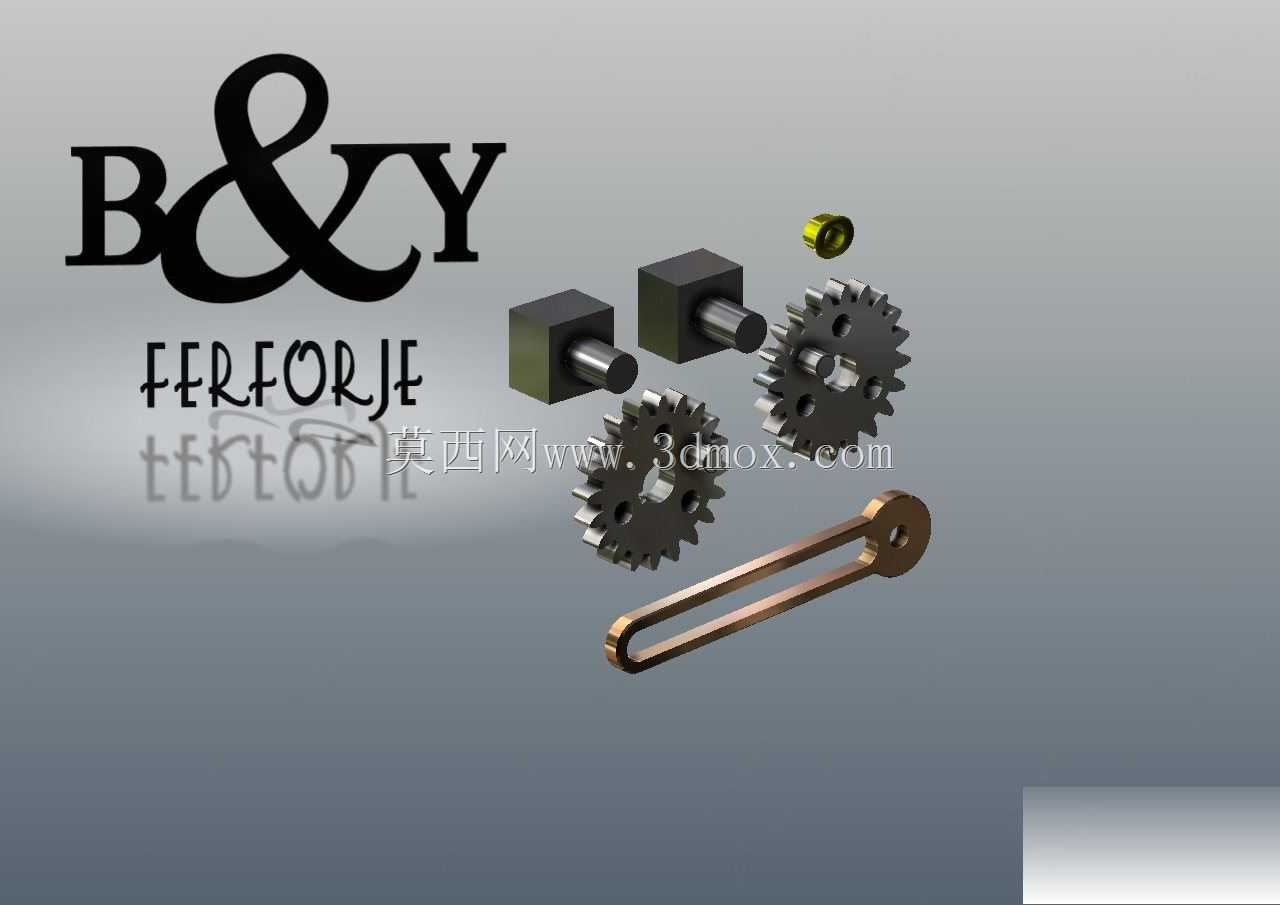

这套偏心正齿轮连杆组合传动构件，主要面向轻工自动化生产线、小型包装进给装置、间歇送料机构等需要实现特定往复运动与旋转运动复合输出的应用场景，能够在紧凑的安装空间内完成连续旋转到规律往复摆动的运动转换，替代传统多组凸轮连杆组合的复杂结构，降低设备整体的装配复杂度与后期维护成本。在实际设备运行过程中，该机构依靠两个相互啮合的正齿轮传递旋转动力，其中主动轮采用偏心结构设计，齿轮的回转中心与齿轮几何中心存在固定偏移量，当动力输入带动主动齿轮匀速旋转时，偏心距会带动铰接在齿轮端面上的长连杆产生规律的往复推拉动作，连杆末端的铰接滑块可直接连接执行工位，完成定行程的往复推送、工位换位或者间歇进给动作，整套传动过程运行平稳，传动比恒定，不会出现柔性传动的打滑丢转问题，能够保证工位动作的重复定位精度满足生产要求。从设计思路层面来看，这套机构采用了偏心齿轮与连杆直连的结构方案，摒弃了传统偏心轮机构需要额外设置偏心轴套、连接键的冗余设计，直接将偏心铰接点集成在齿轮端面，既缩短了动力传递的路径，减少了中间铰接点的间隙累积误差，也充分利用了齿轮啮合传动的高承载特性，让机构能够承受更大的执行端负载，适配中等载荷下的往复传动需求。在外形尺寸与安装边界设计上，两个啮合齿轮采用同模数同齿宽的正齿轮参数，中心距严格按照齿轮啮合的标准中心距设定，保证齿轮啮合侧隙处于合理区间，避免运转过程中出现卡滞或者冲击噪音；连杆的长度根据所需的往复行程做了匹配设计，连杆两端的铰接孔分别适配齿轮端面的铰接销与执行端滑块的连接轴，铰接位置配套设置了耐磨衬套的安装位，可通过加装铜质衬套降低铰接位置的长期运转磨损；整个机构的安装基面为齿轮后侧的固定安装块，安装块上预留了对应规格的螺栓固定孔，可直接将整套机构固定在设备的安装立板上，不需要额外设计定制安装支架，安装块的厚度与齿轮的轴向位置做了精准匹配，保证齿轮运转过程中不会与安装基面产生摩擦干涉，连杆的运动轨迹全程处于安装边界范围内，不会与周边的设备构件产生运动碰撞。机构整体的金属构件均采用了等强度设计，齿轮的齿厚、连杆的截面尺寸都经过载荷校核，在满足传动强度要求的前提下尽可能控制整体重量，降低运转过程中的惯性冲击，让机构在高速运转状态下也能保持平稳的运动状态，适配不同转速下的传动需求。
