塑料收纳篮注塑成型模具结构设计

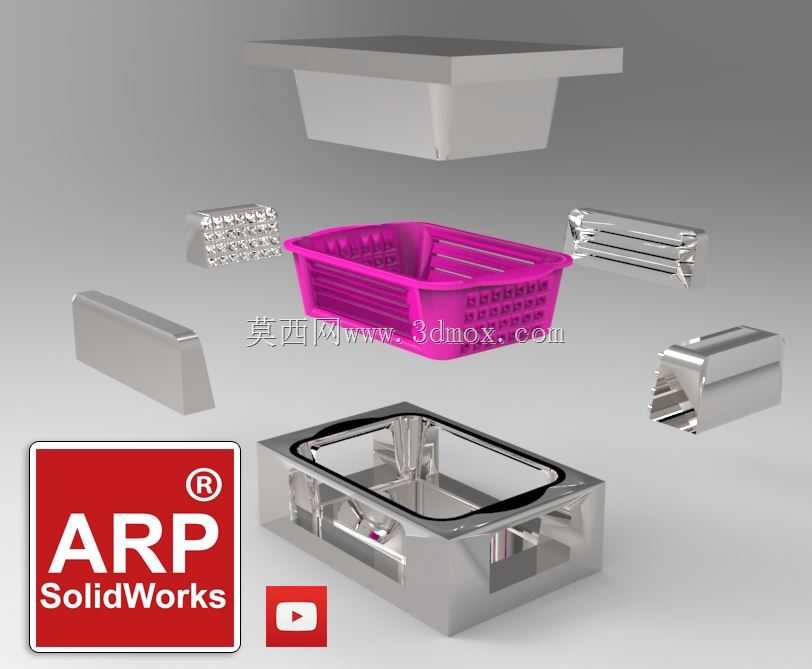

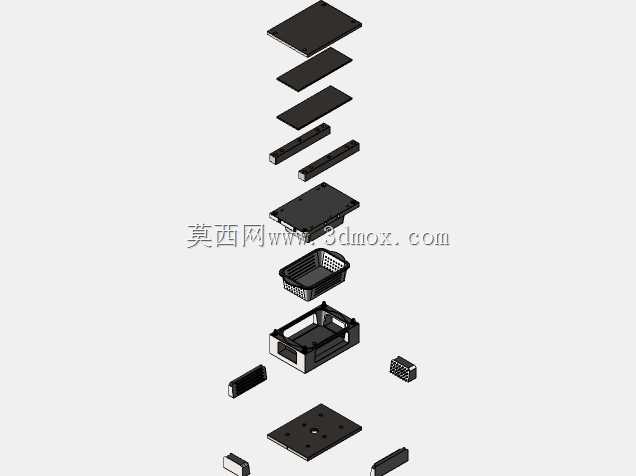

这套塑料收纳篮注塑模具，主要应用于日用塑料制品加工领域，适配卧式注塑机的安装规格，可批量生产带镂空侧壁的长方形塑料收纳篮，这类收纳篮广泛用于家居杂物收纳、商超货品陈列、工业零配件周转等场景，能够满足不同场景下对轻质、耐摔、易清洁塑料容器的使用需求。模具整体采用标准模架结构，整体安装尺寸适配常规200吨级注塑机的拉杆间距与模板安装孔位，上下模合模导向采用精密导柱导套结构，合模过程中可保证型腔与型芯的对位精度，避免出现飞边、错模等成型缺陷。模具的型腔部分直接成型收纳篮的外表面，针对篮身外侧的镂空格栅结构，采用了侧向抽芯滑块结构，开模过程中滑块会在斜导柱的驱动下先行侧向抽出，避免脱模时刮伤篮身的镂空筋条，保证成型后塑件的外观完整性。型芯部分对应成型收纳篮的内表面，设计有均匀分布的排气槽，可在注塑充模过程中快速排出型腔内的空气，避免塑件出现缺胶、气泡、烧焦等成型问题，同时型芯表面做了抛光处理，可降低脱模时的摩擦阻力，保证塑件内表面光滑无毛刺。模具的浇注系统采用侧浇口进料，浇口位置设置在篮身的侧壁边缘，成型后浇口残留易修剪，不会影响收纳篮的整体外观与使用体验。冷却系统采用循环水路设计，分别在型腔、型芯以及侧向滑块内部布置了冷却水道，可在注塑保压完成后快速带走模具热量，缩短塑件的冷却定型时间，提升整体生产效率。脱模结构采用顶针顶出设计，顶针位置均匀分布在篮身的边缘与底部加强筋位置，顶出过程受力均匀，可避免塑件顶出时出现变形、顶白等问题，保证成型后的收纳篮尺寸精度符合设计要求，篮口的翻边结构平整，可实现多个收纳篮的堆叠存放，节省仓储与运输空间。整套模具的结构设计充分考虑了塑料收纳篮的结构特点，兼顾了成型质量与生产效率，可适配PP、PE等常用热塑性塑料的注塑加工需求，生产出的收纳篮结构强度充足，侧壁镂空设计既减轻了产品自重，又能在清洗时快速沥水，完全满足日常使用的各项功能要求。
