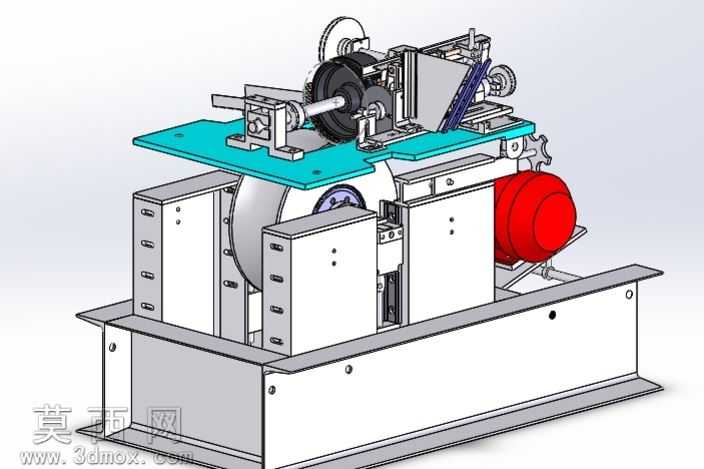

金属棒磨削加工专用磨机设备结构

本套磨机三维模型采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，从底层基座到上部执行机构逐一完成零件建模与配合约束，完整还原了金属棒磨削设备的真实结构与运行逻辑。模型渲染阶段针对不同部件匹配了对应工业材质：底部承托机架采用哑光冷轧钢板材质，还原焊接机架的厚重金属质感与表面细微磨砂纹理；中部两侧防护柜体采用浅灰色喷塑钣金材质，模拟工业设备外罩的哑光漆面效果；上部安装平台采用亮青色阳极氧化铝板材质，凸显工装平台的平整加工质感；核心磨削砂轮采用棕刚玉磨具材质，还原砂轮表面的颗粒磨砂质感；驱动端红色电机外壳采用铸铁烤漆材质，还原电机的厚重工业外观；上部送料定位机构的调节丝杆、锁紧手柄、定位挡块等零件分别匹配不锈钢、发黑处理钢件、工程塑料等对应材质，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，设备采用分体式布局逻辑：底部为一体式焊接槽钢基座，保证整机运行的稳定性，降低磨削作业时的振动幅度；基座上方安装驱动电机与大直径磨削砂轮，电机通过带传动结构为砂轮提供动力输出，传动区域设置安全防护结构避免杂物卷入；砂轮两侧设置可调式防护柜体，既可以阻挡磨削飞溅的磨屑与切削液，也可通过柜体上的调节结构适配不同直径的金属棒加工需求；上部青绿色安装平台集成了金属棒送料定位机构，包含可调式V型定位块、轴向进给导轨、压紧调节组件、出料导向结构，可实现金属棒的精准定位与匀速进给，保证磨削加工的尺寸精度与表面粗糙度；设备还设置了角度调节结构，可根据加工需求调整磨削角度，适配不同的倒角、外圆磨削工艺。设计思路上，本模型参考传统工业金属棒磨机的成熟结构，在三维建模环境中完成结构的重构与优化，梳理了各部件的装配关系与运动逻辑，既还原了老式工业磨机的实用功能布局，也通过三维建模的方式优化了部分调节结构的操作便利性，让整套设备的结构更直观易懂，可用于机械结构教学、磨机改造参考、非标磨削设备设计参考等场景，完整呈现了金属磨削设备从动力输入、磨削执行到工件定位的全流程结构逻辑，各零件间的配合间隙、安装位置均按照实际工业设备的装配公差进行设置，保证模型的结构合理性与可参考性。
