33.7m焊接液化石油气储罐内部结构设计

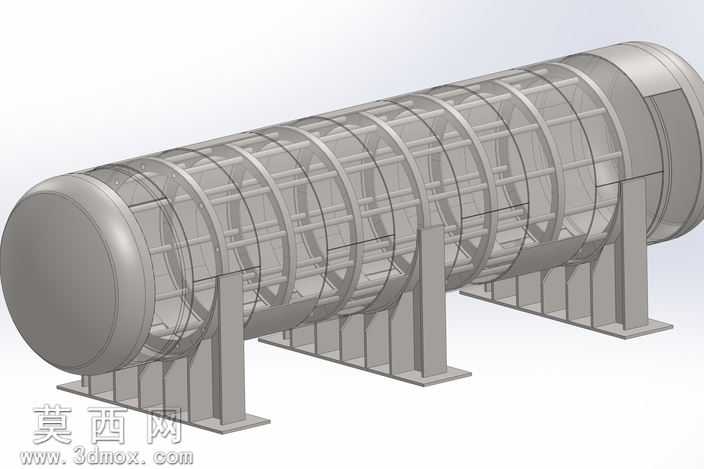

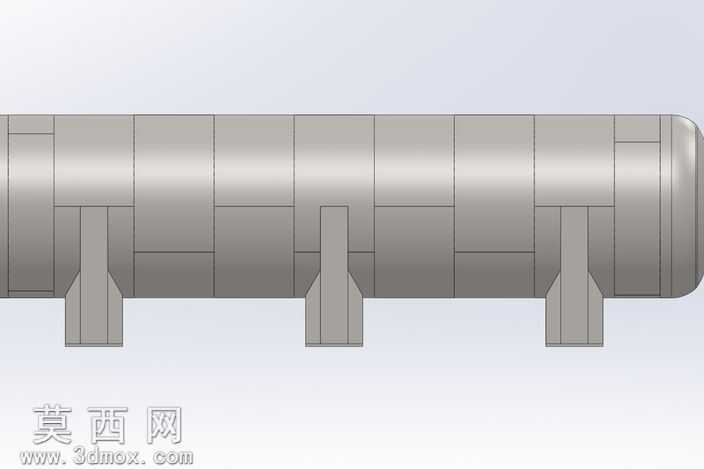

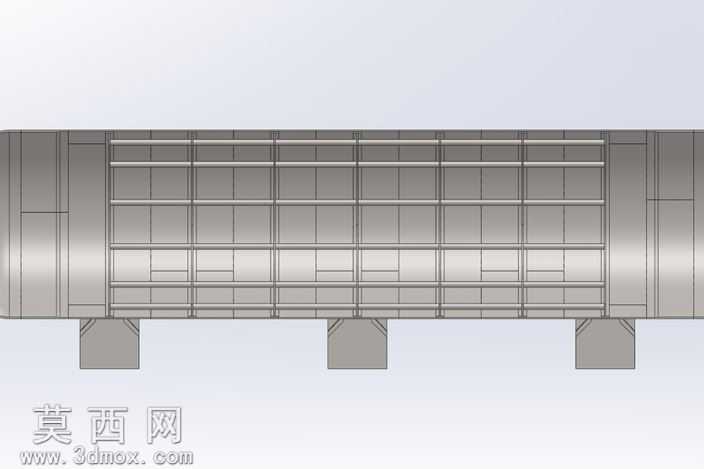

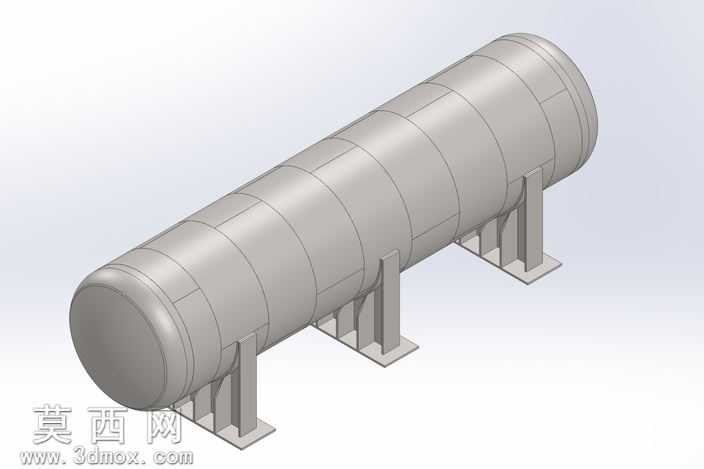

本作品为卧式液化石油气储罐的全参数化三维建模成果，采用主流三维机械设计软件完成全结构搭建，完整还原了33.7米规格焊接储罐的内外全部构造细节。建模过程严格遵循承压容器的设计规范，首先以旋转凸台特征生成两端标准椭圆形封头与圆柱形筒体的主体轮廓，对筒体壁厚、封头曲率半径均按照实际焊接储罐的工艺参数进行尺寸约束，保证模型尺寸与工程实际应用的储罐参数完全匹配。内部结构建模阶段，逐一对罐内的加强圈、支撑隔板、防波组件进行特征搭建，每一道环形加强圈都通过圆周阵列特征实现等距排布，对加强圈与筒壁的焊接连接位置做了贴合处理，还原焊接结构的装配关系；内部的介质导流、防冲击结构也按照储罐的实际功能需求完成布局，清晰展现卧式承压储罐内部的力学支撑设计逻辑。外部结构部分，建模时完整构建了鞍式支座的全细节，包括支座的底板、筋板、腹板与筒体的焊接贴合结构，对支座的安装孔位、支撑角度都做了精准的尺寸定义，还原大型卧式储罐的支撑安装形式。材质与渲染环节，对筒体、封头、内部构件、支座分别赋予对应的金属材质，筒体部分采用低合金压力容器钢的哑光金属质感，焊缝位置做了细微的材质区分以凸显焊接结构特征，渲染时采用半透明剖切的展示效果，让外部筒体与内部加强结构的层级关系清晰呈现，既可以直观看到储罐的外部整体形态，也能完整观察内部的支撑、防波构件的排布逻辑。设计思路上，模型以还原真实工业储罐的结构逻辑为核心，没有做冗余的装饰性特征，所有结构特征都对应实际储罐的功能需求：环形加强圈用于提升筒体在外压工况下的结构稳定性，鞍式支座的筋板布局用于分散罐体满载时的承重载荷，内部防波结构用于降低运输或介质充装时的液体冲击，整个模型的特征树逻辑清晰，参数可编辑，能够直观展现大型焊接液化石油气储罐的完整构造，可用于压力容器结构教学、储罐方案展示、工程结构参考等场景，清晰呈现承压类储运设备的设计要点与结构组成。
