航模用小型无刷外转子电机三维建模

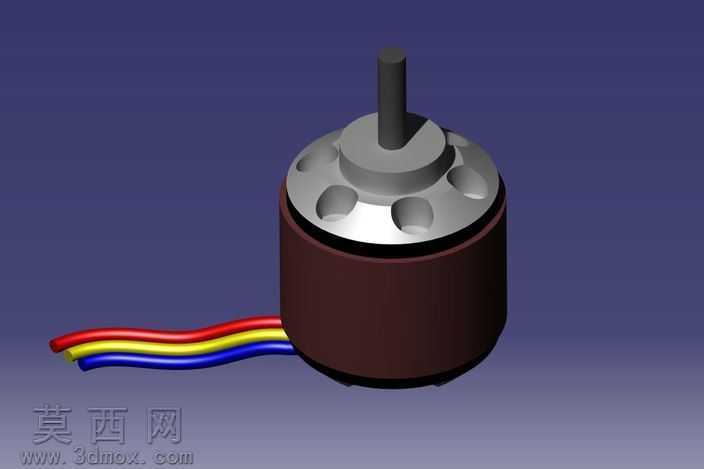

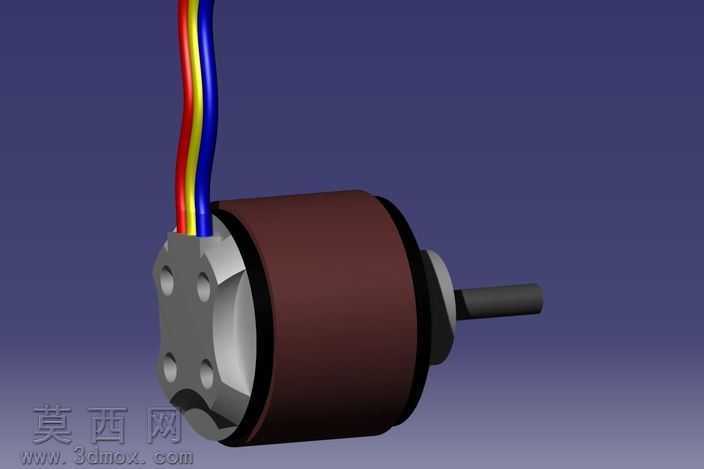

本模型为适配小型遥控航模的外转子无刷电机三维建模成果，建模过程围绕航模动力部件的实际使用需求展开，首先基于航模动力系统的尺寸适配要求，确定电机的整体比例参数，依次完成输出轴、上端盖、外转子壳体、定子基座、出线结构的分步建模。建模阶段对电机各部件的装配公差进行了严谨设定，输出轴与上端盖轴承位的配合尺寸、外转子磁轭与定子铁芯的气隙间距均参照微型无刷电机的行业通用标准设置，确保模型可直接用于后续的结构验证与装配模拟。材质渲染环节贴合实物材质特性进行参数调整，输出轴采用哑光金属钢材质，还原冷轧钢轴的磨砂金属质感；上端盖设置为亮面铝合金材质，通过调整反射率与高光参数，呈现铝合金机加工后的金属光泽与端面散热凹槽的光影层次；外转子壳体采用深棕红哑光绝缘涂层材质，模拟电机外壳的阳极氧化绝缘漆面效果；引出的三根动力线分别赋予红、黄、蓝三色软质绝缘胶皮材质，添加轻微的自然弯曲形变，还原多股铜芯硅胶线的柔韧质感。结构设计上完整还原了外转子无刷电机的典型构造，上端盖均匀分布的四个弧形凹槽为减重兼散热结构，可在降低电机自重的同时提升运转时的空气流通效率；外转子壳体与上端盖采用止口配合结构，保证转子运转时的同轴度；尾部引出的三相动力线预留了足够的出线长度，匹配航模电调的接线需求。建模过程中对各部件的倒角、圆角细节进行了精细化处理，所有锐边均添加了符合机加工工艺的微小圆角，避免模型出现不符合实际生产的尖锐结构；同时对电机内部的定子绕组、磁钢排布位置进行了简化示意，在保证外观结构完整准确的前提下，控制模型的整体面数，兼顾渲染效果与模型的使用流畅度，可直接用于航模整机的装配模拟、产品展示渲染以及相关教学演示场景。
