机器人配套激光熔覆加工头结构设计

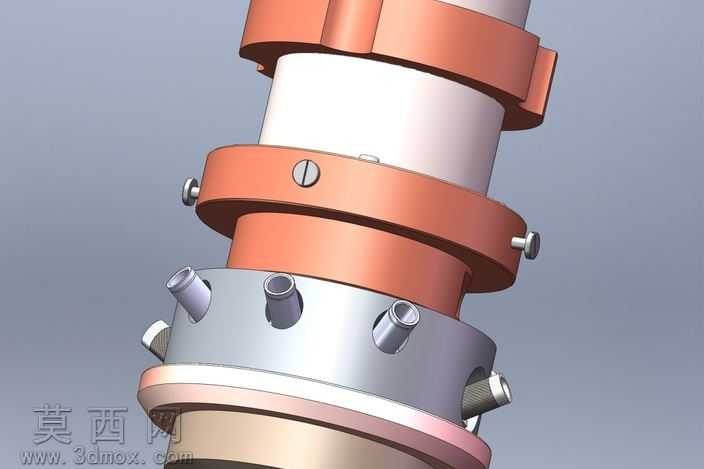

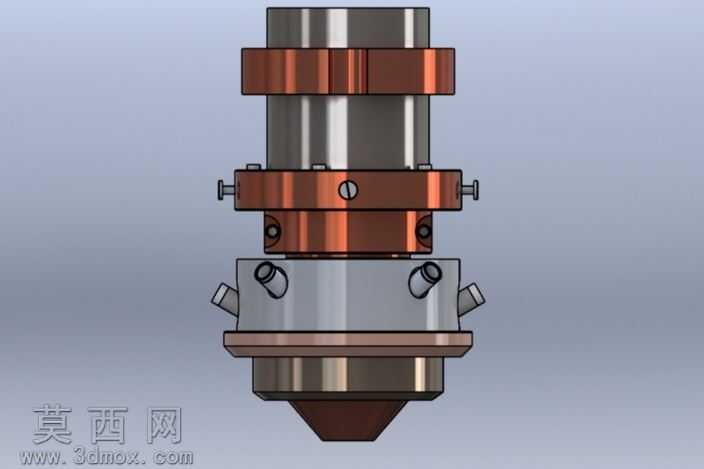

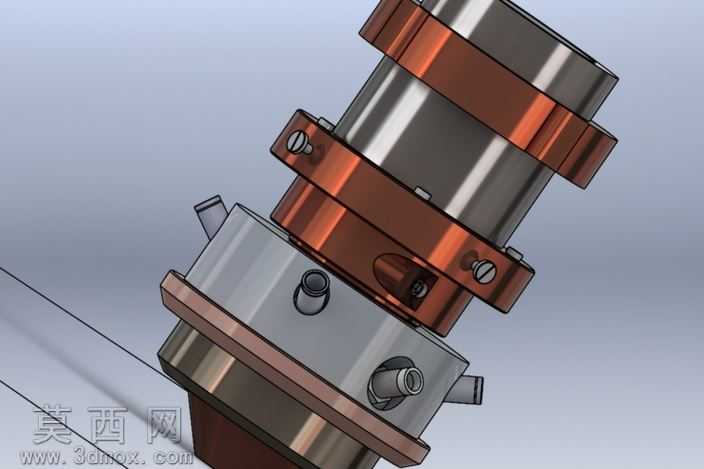

本作品为适配工业机器人搭载使用的激光熔覆加工头三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循激光加工设备的实际装配逻辑完成各部件的层级配合，所有配合关系均按照实际生产中的公差要求设置，保证模型可直接用于装配干涉校验、运动模拟等工程场景。模型整体采用同轴分层式结构设计，自上而下依次设置光纤接入定位段、光路调节固定段、冷却腔体段、送粉汇聚段以及末端熔覆喷嘴段，各段之间通过高精度法兰结构实现同轴定位，配合铜质锁紧环完成轴向固定，可保证长时间加工过程中的结构稳定性，避免光路偏移影响加工质量。材质与渲染阶段采用KeyShot完成效果呈现，针对不同功能部件匹配对应真实材质：光路固定段采用镀铬不锈钢材质，还原金属表面高反光的金属质感与精密机加工的细腻纹理；冷却腔体与锁紧部件采用紫铜材质，准确表现铜材特有的暖调金属光泽与导热部件的材质特征；末端喷嘴采用耐高温硬质合金材质，还原高温工况下部件的哑光金属质感，整体渲染效果清晰区分各功能模块，直观展现部件的结构层次与功能分区。结构设计上充分考虑激光熔覆的实际工况需求，冷却腔体段设置多组对称分布的快插水嘴接口，可接入循环冷却回路带走加工过程中产生的高热量，避免高温传导损坏上部光路元件；光路调节段设置多组对称分布的微调锁紧螺钉，可实现镜片位置的微米级调节，保证激光束的同轴度精度；送粉段设置多组倾斜布置的送粉接口，可将金属粉末精准汇聚至喷嘴处的激光焦点位置，保证熔覆层的成型精度与结合强度。设计过程中重点考量了部件的拆装维护便利性，各连接段均采用标准化紧固件连接，无需专用工具即可完成易损件的快速更换，同时整体结构的重心沿中心轴线分布，可适配机器人末端的快换夹具，满足自动化加工产线的快速换装需求，模型完整还原了激光熔覆头的所有核心结构特征，可用于设备原理展示、加工方案模拟、配套工装设计等多种场景。
