反向复合弩机械结构三维设计

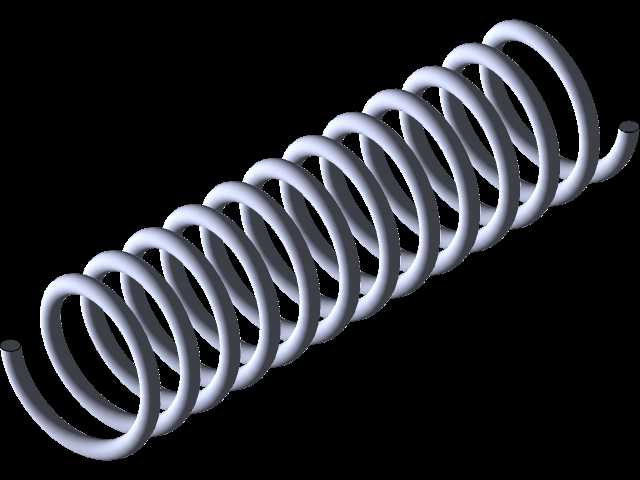

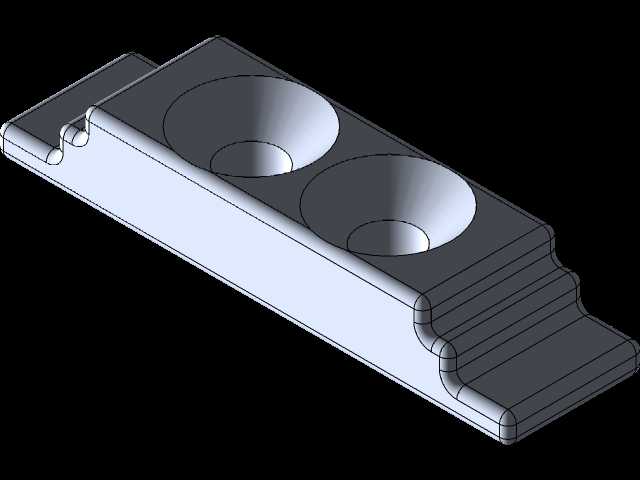

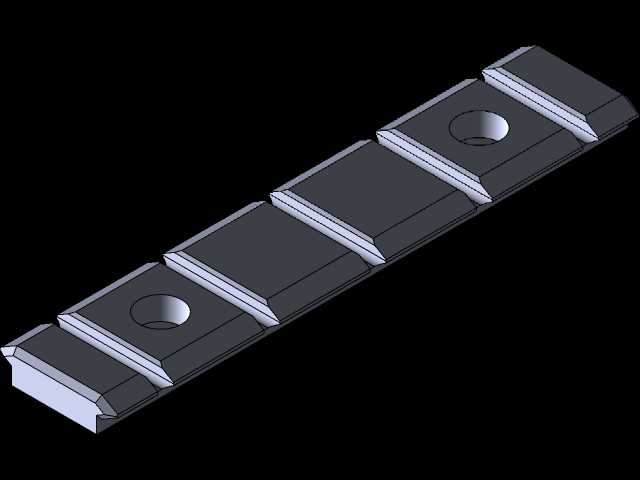

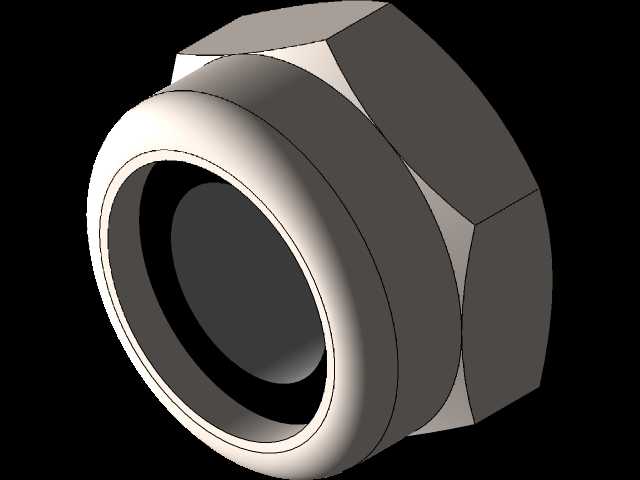

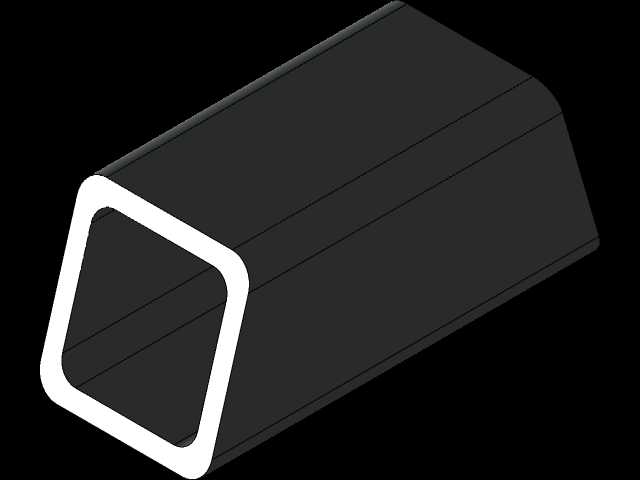

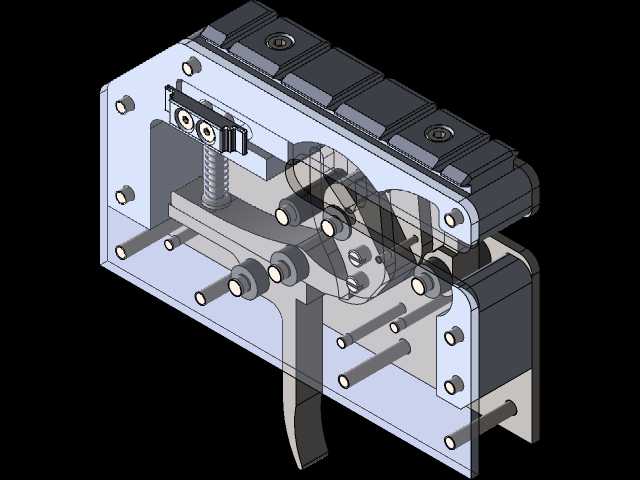

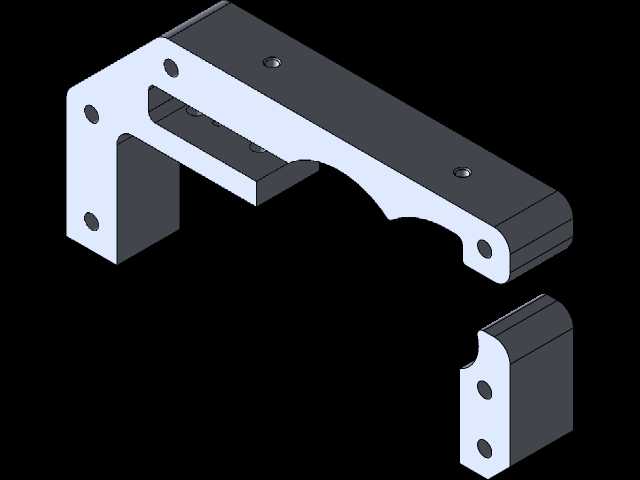

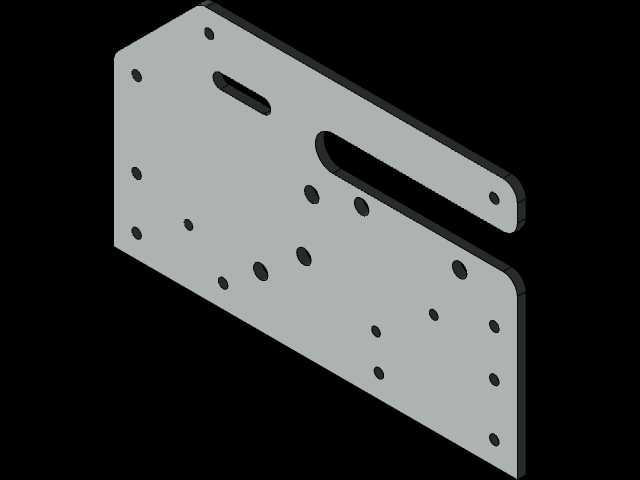

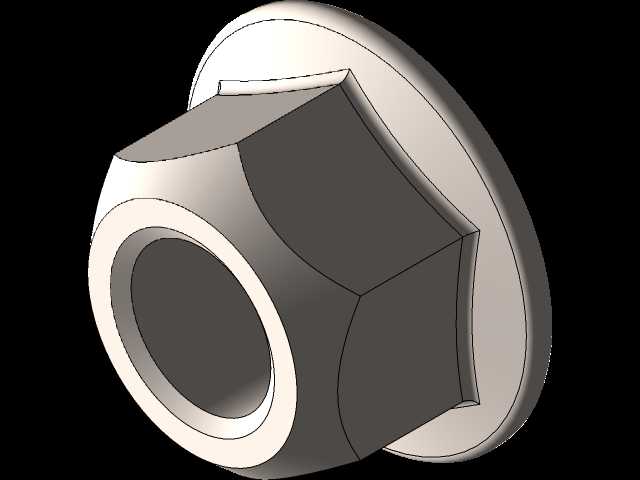

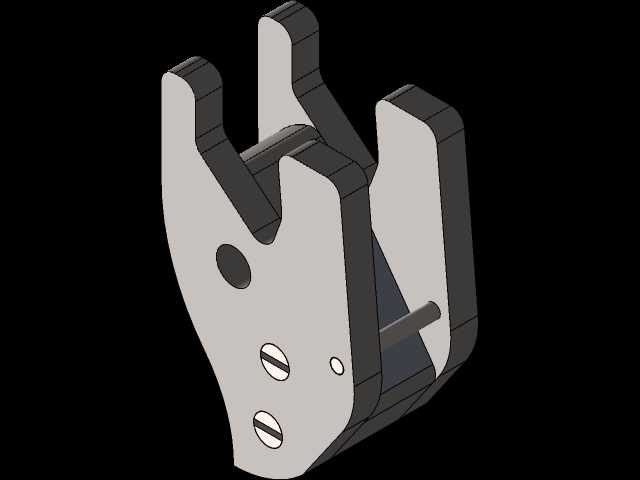

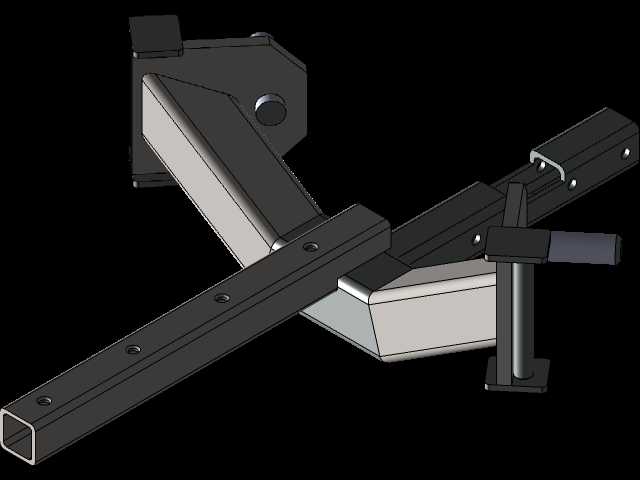

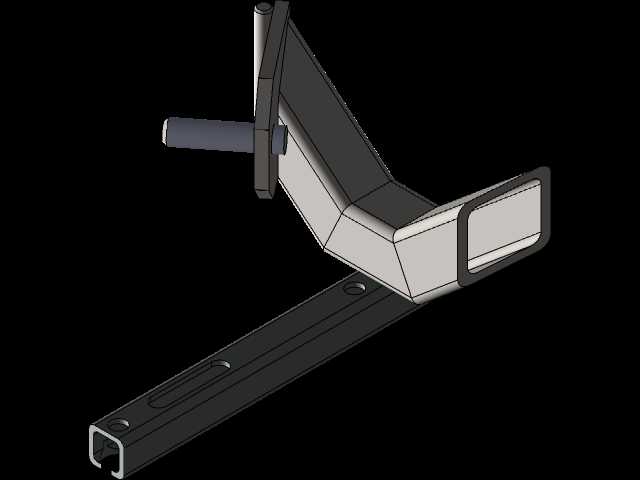

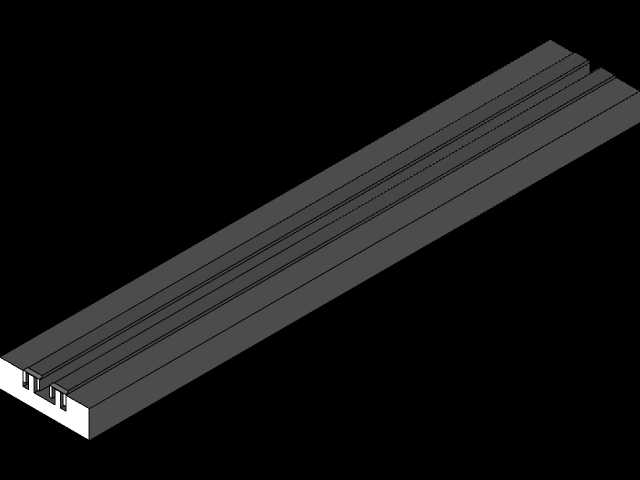

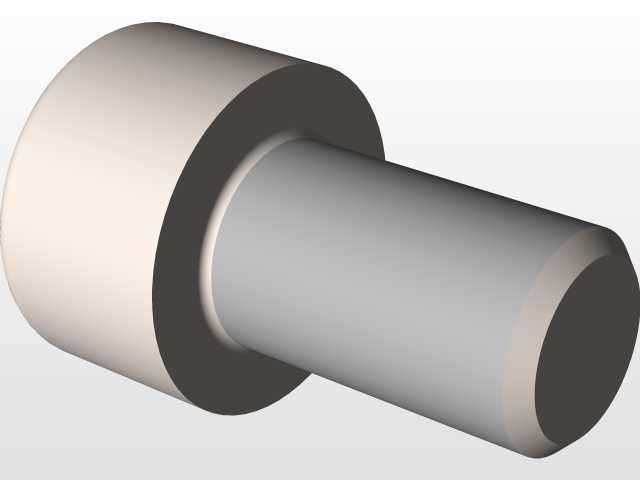

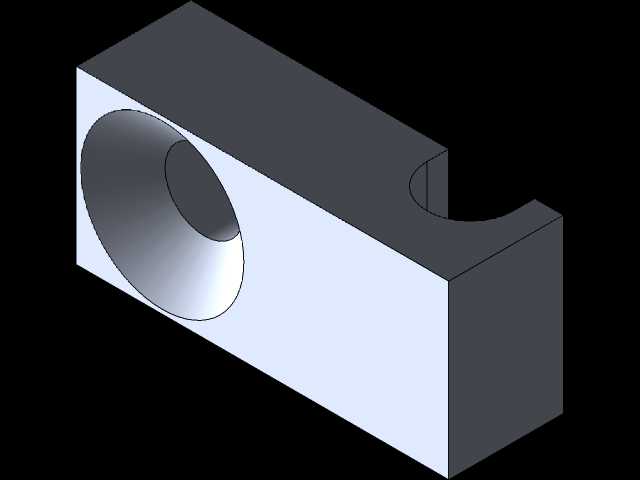

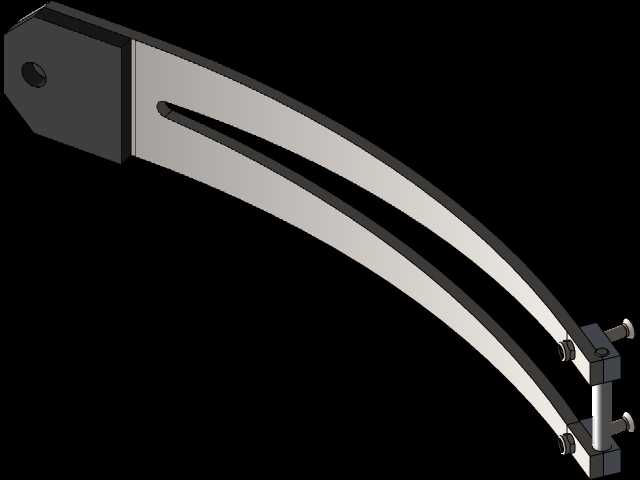

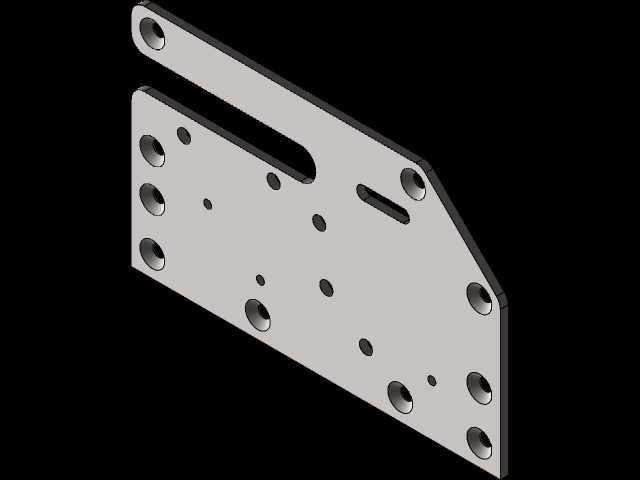

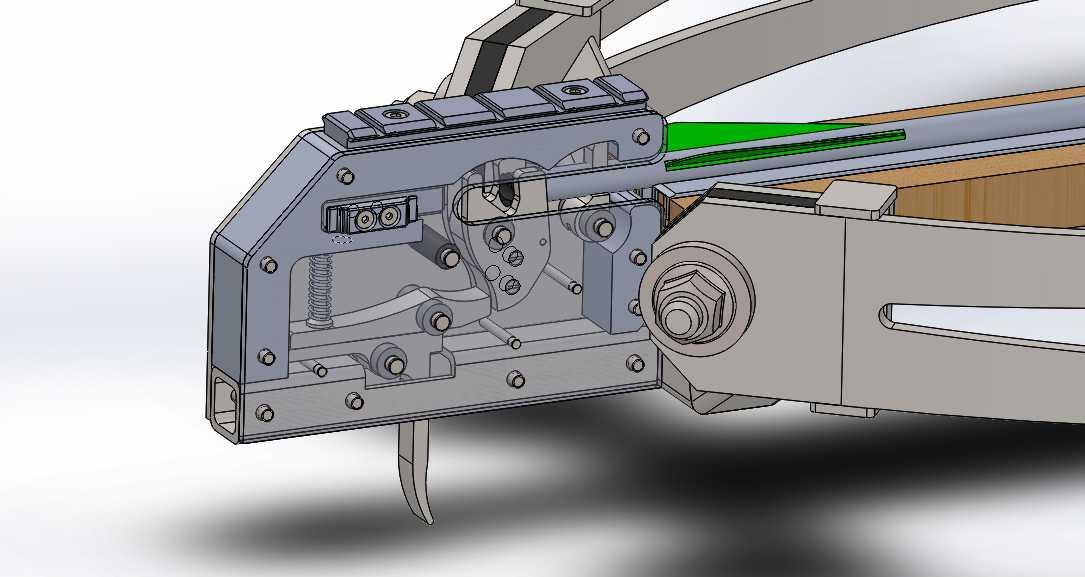

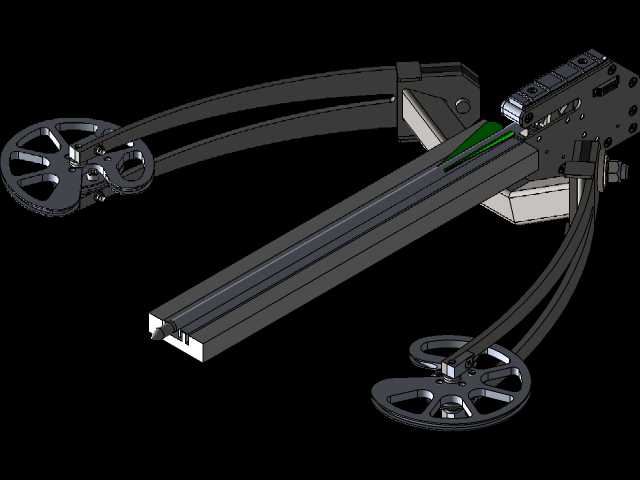

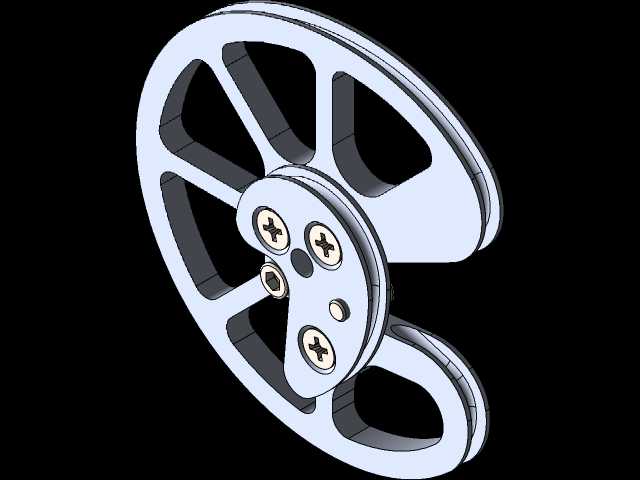

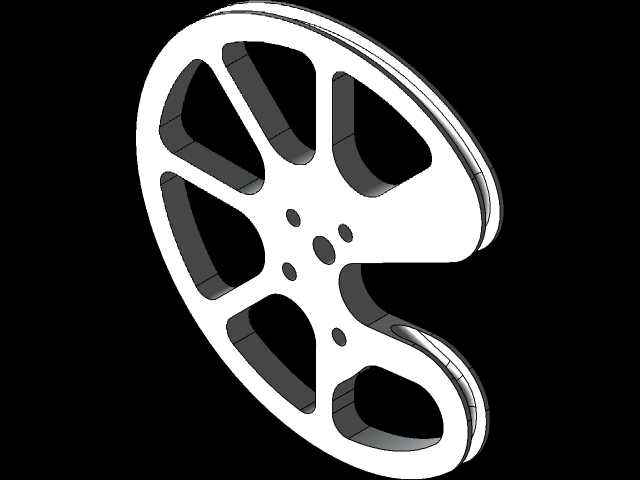

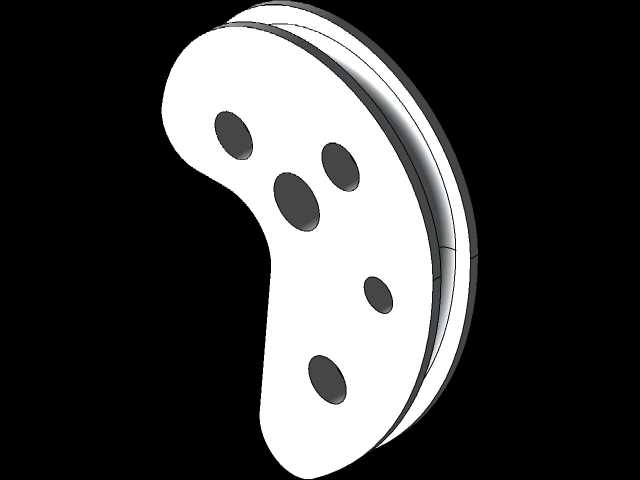

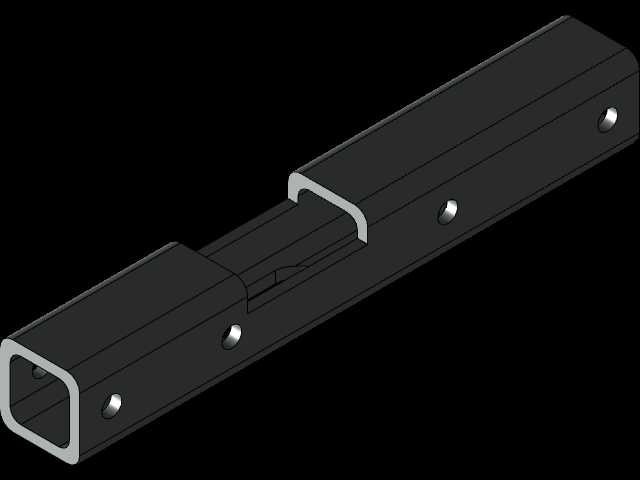

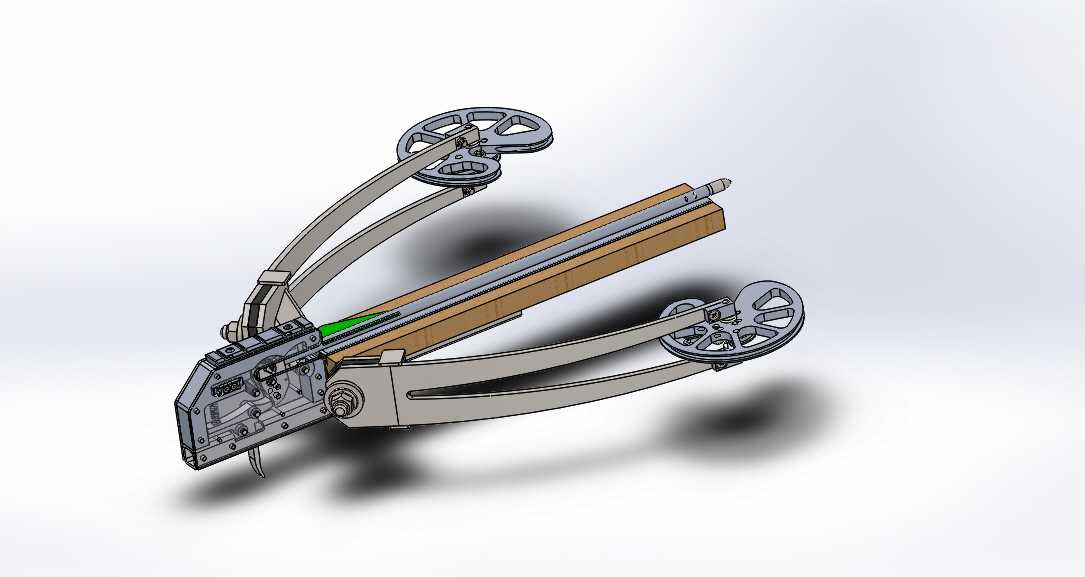

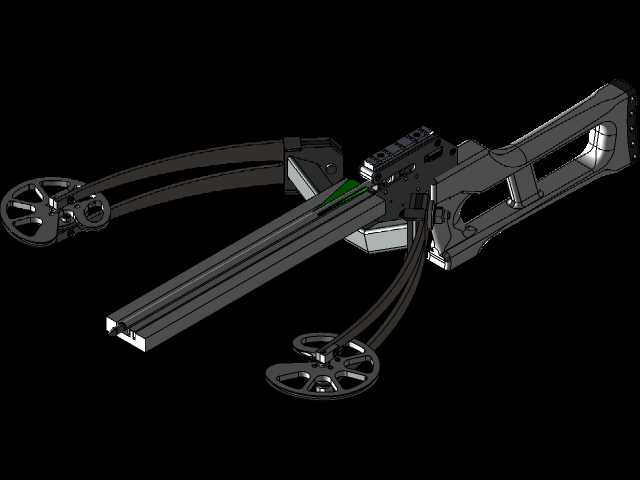

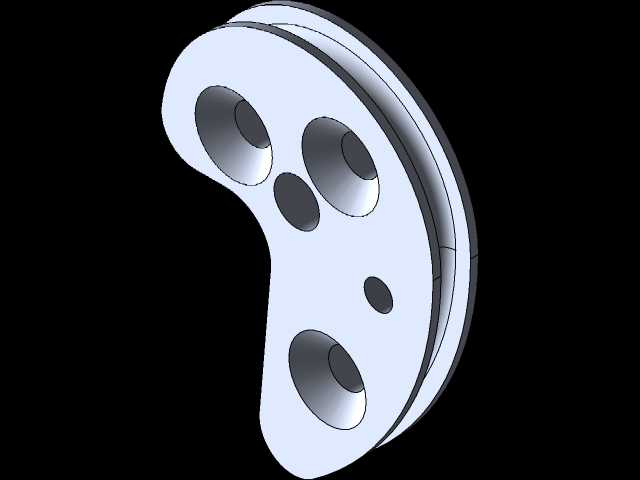

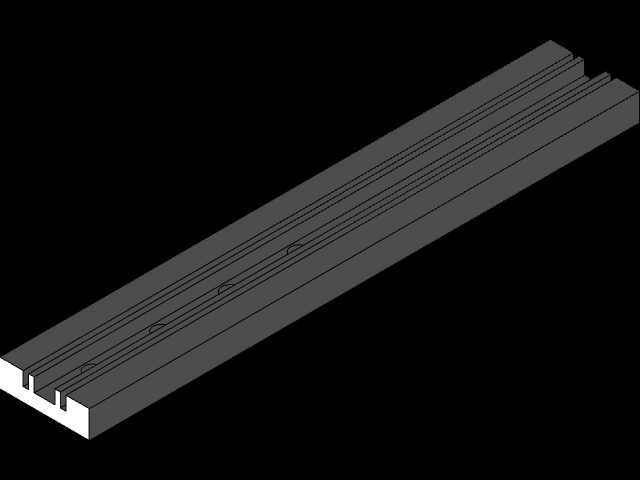

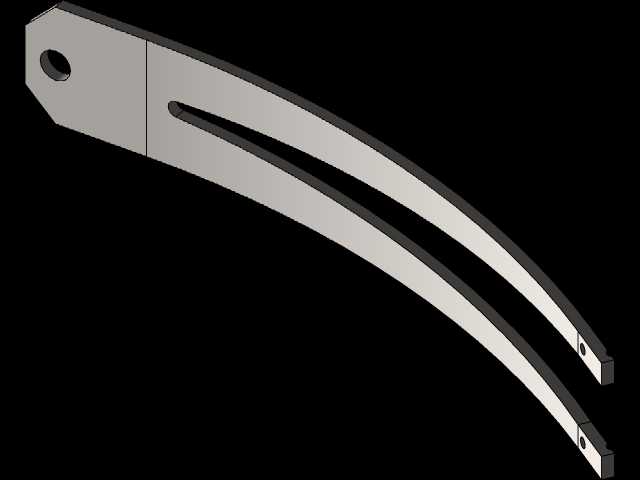

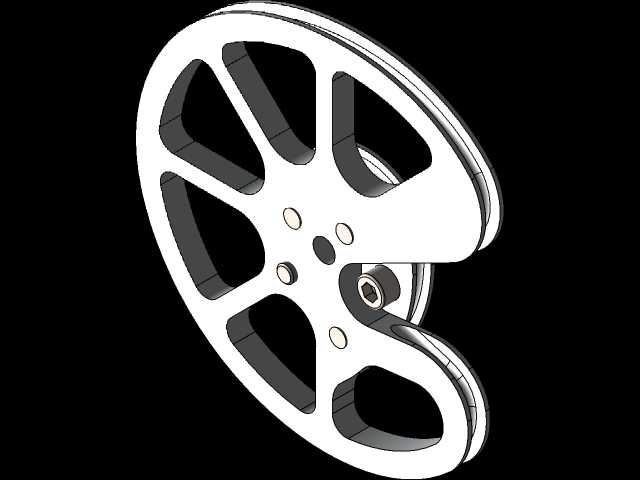

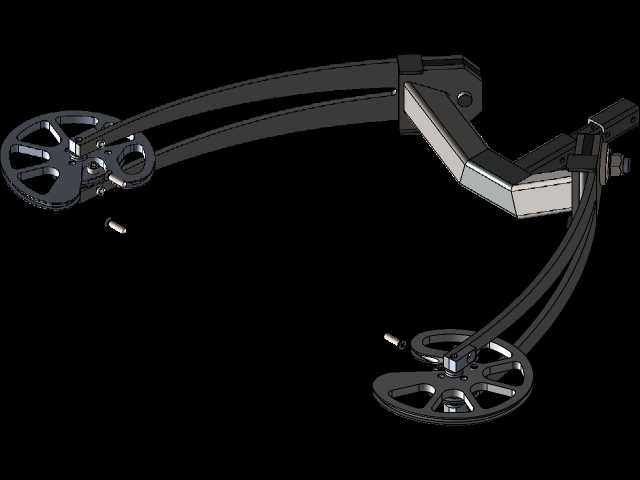

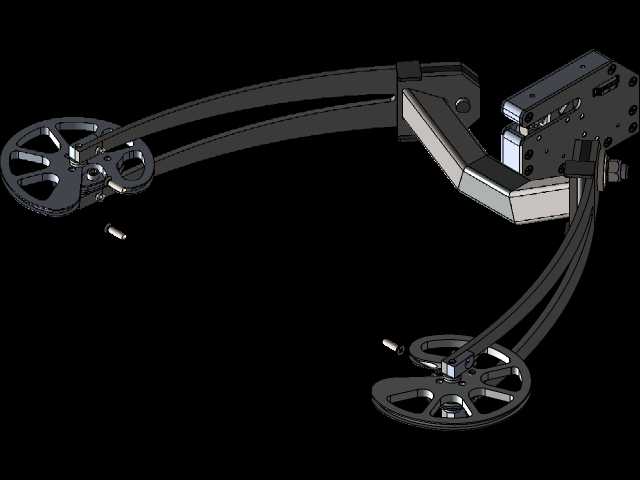

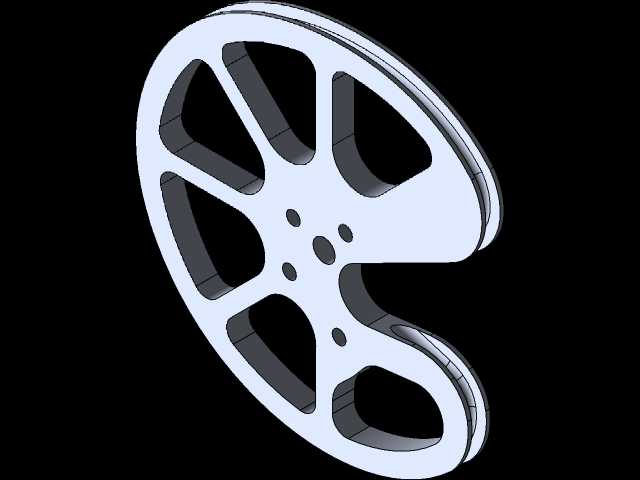

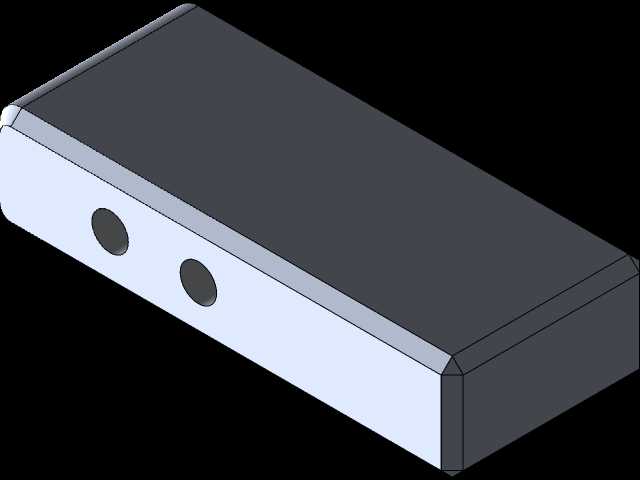

该反向复合弩结构主要面向民用休闲射击、户外竞技运动器材领域，可作为复合弩产品研发阶段的结构验证载体，也可用于机械原理教学中连杆触发、凸轮储能类机构的演示教具，帮助从业者理解弹性储能类发射装置的力传递逻辑与动作配合关系。整体结构采用反向布局设计，将弩臂的储能支点向弩身尾侧偏移，相较传统正向复合弩能够有效缩短弩身整体纵向长度，提升携行便利性，同时优化拉弦过程中的力曲线，降低持弩待发状态下的扳机受力，提升击发稳定性。核心触发机构采用多连杆联动设计，通过阻铁、 sear 件与扳机的配合实现击发行程的精准控制，击发时扳机带动阻铁转动释放弦枕，整套动作的传动间隙控制在极小范围内，避免击发时出现结构旷量影响射击精度。凸轮结构作为储能调节的核心部件，通过轮廓曲线的优化设计，在拉弦过程中逐步提升储能效率，在满弦位置达到力值峰值后快速回落，让使用者在待击状态下仅需承担较小的持握力，降低长时间瞄准的肌肉负担。弩身主体采用分体式装配设计，各金属结构件通过螺栓、销轴实现刚性连接，预留的安装孔位可适配不同规格的弩片、瞄具与箭台组件，安装边界充分考虑了常规复合弩配件的通用尺寸，无需额外打孔改造即可完成主流配件的加装。结构中设计有独立的弦道导向结构，射击过程中弩弦沿固定导向槽运动，避免弦体偏移擦碰弩身造成能量损耗，同时前端的箭托结构可稳定承托箭杆，保证箭支发射时的初始姿态一致。整套结构的受力部件均做了应力传导路径优化，将击发时的瞬间冲击力均匀分散到弩身各连接节点，避免局部应力集中造成结构变形或断裂，各转动销轴位置预留了润滑间隙，长期使用下可通过定期注油维持机构动作的顺滑度，减少部件磨损带来的扳机力变化问题。
