小型继电器底座结构设计

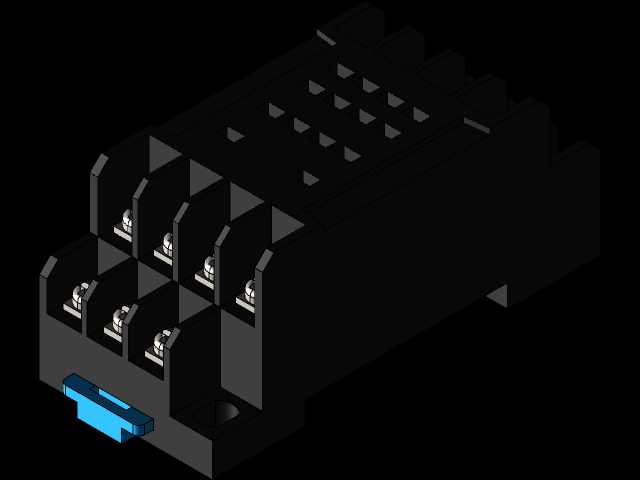

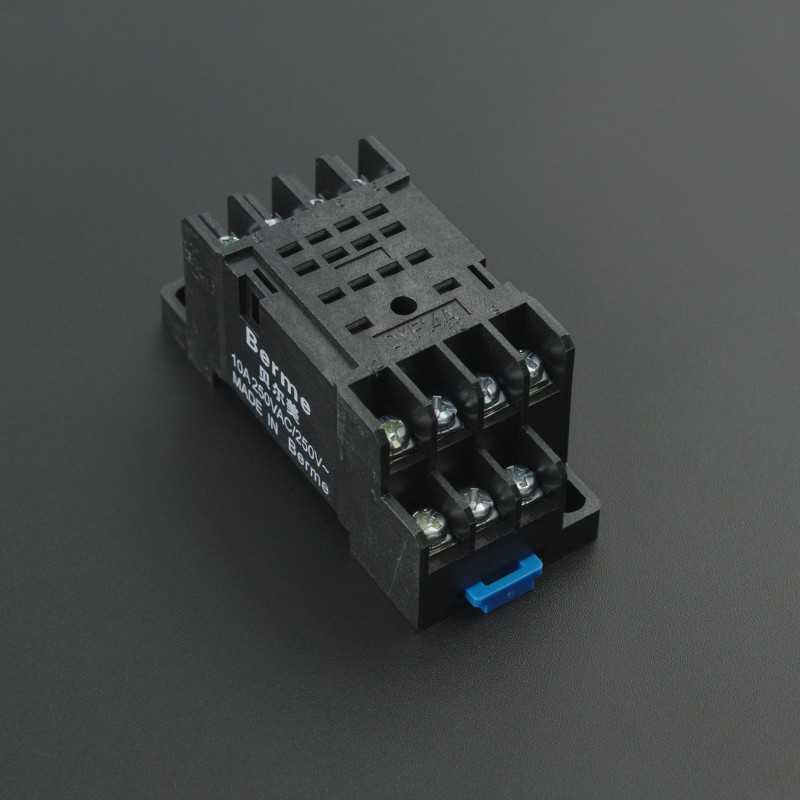

这款继电器底座是工业电气控制回路中配套小型中间继电器使用的核心连接载体，主要应用在低压配电柜、自动化设备控制柜、生产线电控箱、楼宇配电控制模块等场景中，承担继电器本体与外部控制线路的物理固定、电气连通作用，是工控系统里保障继电器稳定插拔、接线可靠的基础配件。在实际工业使用场景中，这类底座需要适配标准规格的小型继电器，替代直接焊接继电器引脚的接线方式，既能够在继电器损坏老化时快速插拔更换，减少设备停机维护的时间，也能规整控制柜内部的接线走向，避免多股控制线缠绕杂乱带来的线路短路、检修排查困难等问题。从功能特性来看，这款底座采用多组独立接线端子布局，每一个接线位都对应继电器的一个引脚，端子位置配置了压接式螺丝结构，能够牢固锁紧不同线径的铜芯导线，避免设备运行过程中因为振动、拉扯出现导线松脱、接触不良的故障；底座侧边设置了弹性卡扣结构，既可以卡在标准DIN导轨上完成快速安装，也能通过底座预留的安装孔使用螺丝直接固定在安装板上，适配不同的柜内安装环境。在设计思路上，这款底座优先考虑电气绝缘性能与结构强度，主体采用阻燃绝缘工程塑料注塑成型，能够在回路出现短时过载升温时避免底座熔融、起火，同时隔绝相邻接线端子之间的导电风险；内部嵌装的导电连接片采用高导电率的铜质材料，表面做镀镍防氧化处理，既能够降低接触电阻减少通电发热，也能在长期使用中避免氧化锈蚀导致的接触失效。外形尺寸上完全遵循对应继电器的行业通用安装尺寸规范，引脚对位精度控制在合理公差范围内，保证继电器插入时能够顺畅对位，不会出现引脚弯折、接触错位的问题；安装边界预留了足够的接线操作空间，相邻接线端子之间的间距满足低压电气的安全爬电距离要求，即使在多尘、潮湿的工业环境中也能避免端子间拉弧短路。底座底部的蓝色卡扣件做了防滑脱设计，卡入导轨后能够牢牢锁定底座位置，拆卸时只需要拨动卡扣即可快速取下，不需要额外撬动，大幅提升柜内装配与检修的效率。
