暗装双联美式电源插座底盒结构设计

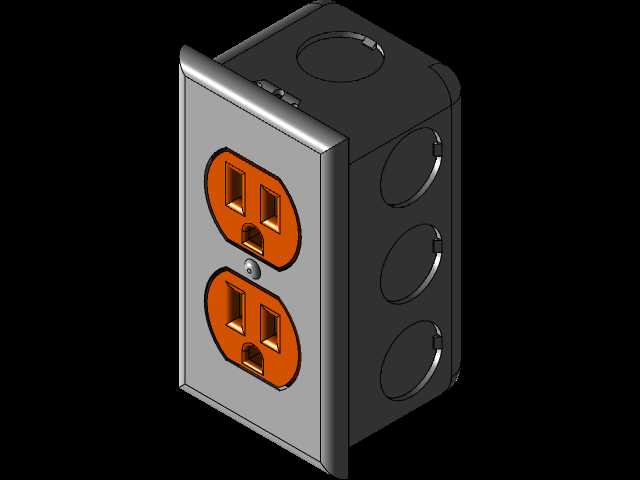

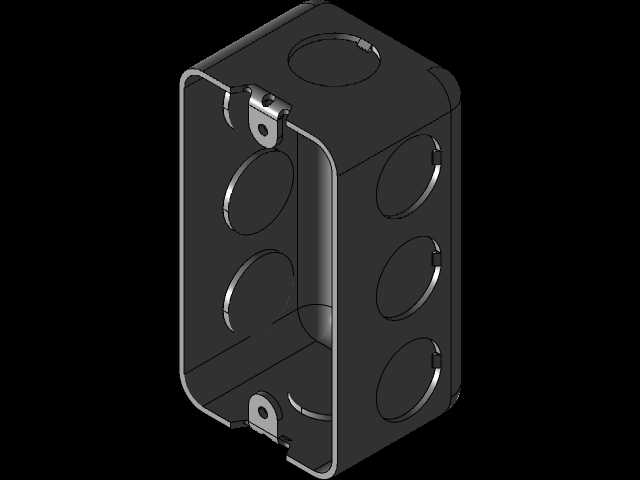

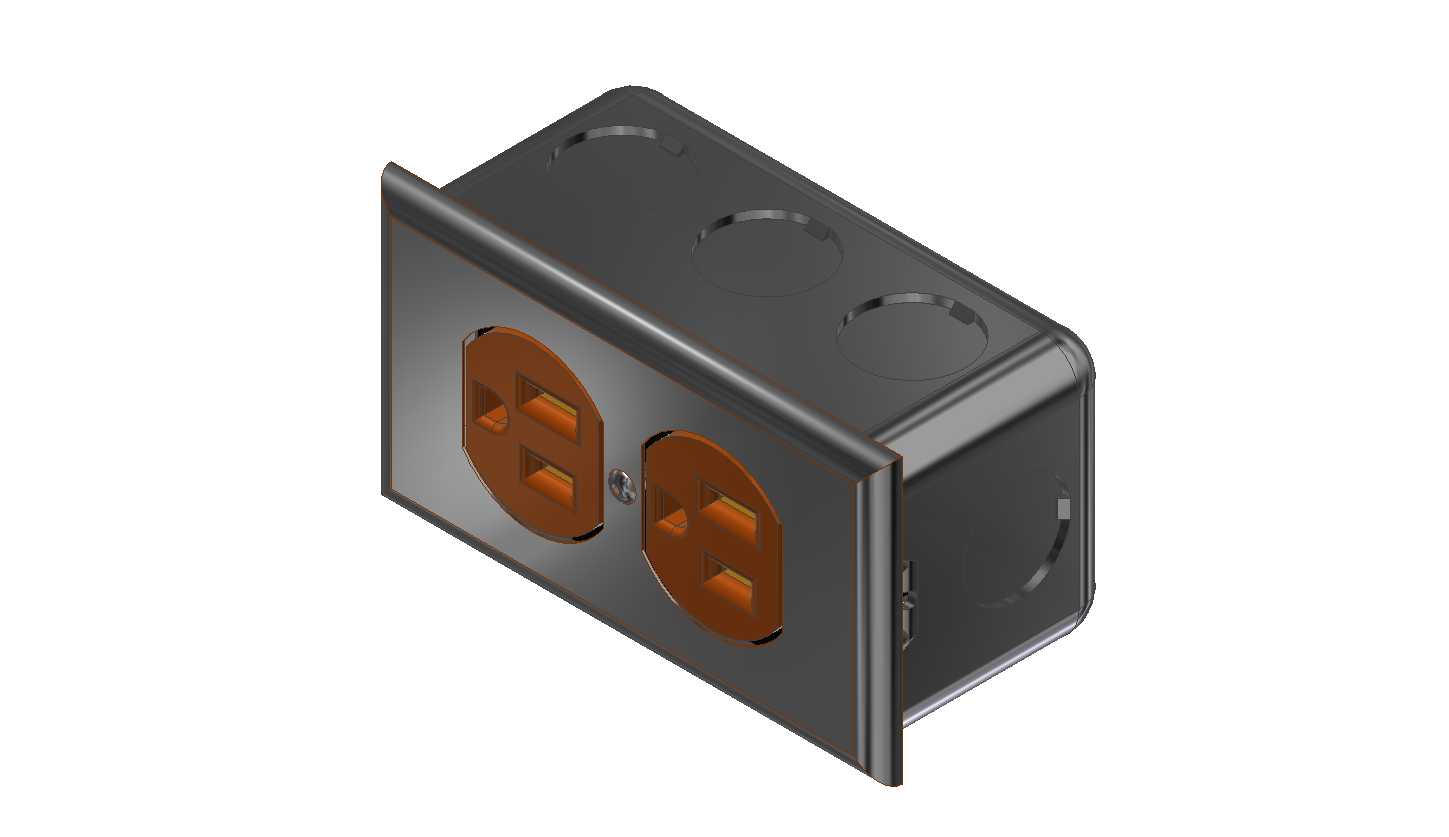

该款暗装双联美式电源插座底盒，主要应用于民用住宅、商业办公空间、工业配套工位的墙面供电点位布设场景，作为墙面电源插座的暗装预埋承载构件，承担着容纳接线端子、防护线路接头、固定插座面板的核心作用，是室内低压配电末端布线系统中不可或缺的基础配件。在实际使用场景中，该底盒会在墙体砌筑或墙面装饰施工阶段预先埋入墙体内部，外部仅露出面板安装面与墙面齐平，既能够避免明装布线带来的视觉杂乱问题，也能对内部的电线接头形成物理防护，减少外力磕碰、灰尘侵入、水汽侵蚀带来的用电安全隐患，适配北美标准的双联三孔电源面板安装需求，可同时为两个用电设备提供市电接入接口，满足工位、墙面常用点位的多设备供电需求。从产品功能特性来看，该底盒采用金属壳体设计，相比塑料底盒具备更强的抗挤压能力，能够在墙体预埋过程中承受混凝土、抹灰层的侧向压力，避免施工过程中壳体变形导致后续面板无法安装的问题；壳体顶部预留的三个圆形敲落孔，可根据现场布线的走向选择对应位置敲开，接入不同方向的穿线管，适配墙面竖向布线、地面横向布线、顶部吊顶引下布线等多种布线方式，无需额外开孔即可适配多数施工场景；正面的翻边结构在预埋时能够贴合墙面抹灰层的基准面，为后续面板安装提供平整的贴合基准，同时避免底盒过度陷入墙体内部导致面板固定螺丝长度不足的问题；面板安装位预留的螺丝固定孔，采用内嵌式定位设计，能够精准匹配美式双联插座面板的安装孔距，安装时无需反复调整位置即可实现面板与底盒的精准对齐。在设计思路上，该结构优先考虑施工适配性与长期使用的可靠性，壳体采用一体弯折成型的金属结构，接缝处做卷边处理，既提升壳体整体结构强度，也能避免施工过程中锋利边缘划伤施工人员的手部；内部预留的接线空间经过尺寸核算，能够容纳两组美式插座的接线端子与富余的电线余量，避免接线时内部空间过于拥挤导致电线挤压破损、接头松动的问题；两个插座安装位之间做了隔断加强筋设计，既能够提升壳体正面的抗形变能力，也能避免两个插座的接线在内部互相缠绕干扰，提升后期线路检修的便利性。从外形尺寸与安装边界来看，该底盒的整体外轮廓尺寸适配标准86型双联暗装槽位的开挖尺寸，预埋时墙体开槽的深度只需略大于底盒自身深度即可，无需过度开槽破坏墙体内部的钢筋结构；正面翻边的外轮廓尺寸略大于盒体自身尺寸，开槽时可通过翻边卡在槽位外侧，避免底盒完全滑入墙体内部，降低施工定位的难度；敲落孔的孔径适配常规家装与工装使用的穿线管外径，接入穿线管后可通过锁母固定，实现线管与底盒的牢固连接，避免后期穿线时线管移位脱离底盒。
