1.8英寸液晶TFT显示模块结构设计

这款1.8英寸液晶TFT模块是面向嵌入式小型智能设备开发的显示组件，在工业控制手持终端、小型检测仪器面板、便携消费电子、开源硬件开发板配套、迷你人机交互界面等场景有着广泛的应用空间，能够为设备提供清晰的参数显示、状态反馈、简单交互界面输出功能，解决小型化设备中显示组件占用空间大、安装适配性差的痛点。

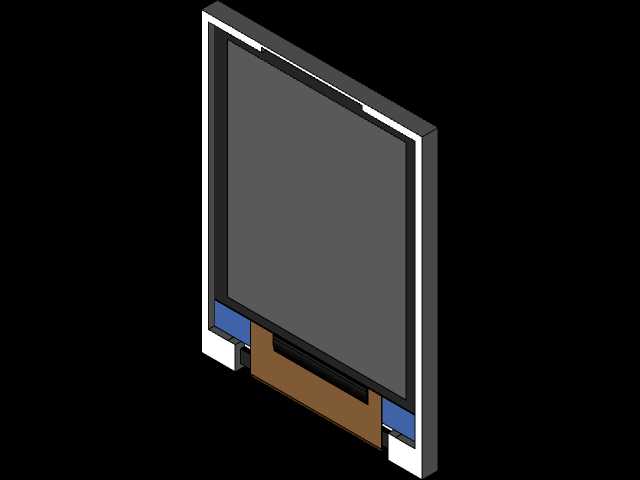

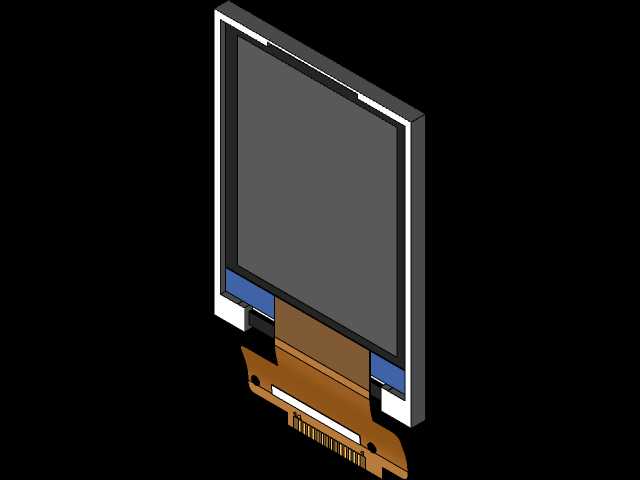

从功能特性来看，该模块采用128*160分辨率的TFT液晶面板，能够满足字符、简单图形、状态标识的显示需求，SPI通讯接口的设计大幅减少了接线引脚数量，降低了主控端的IO资源占用，适配绝大多数8位、32位微控制器的硬件接口要求。模块自带FPC软排线连接结构，能够在紧凑安装空间内完成走线弯折，避免硬连接带来的装配应力损伤屏幕组件。

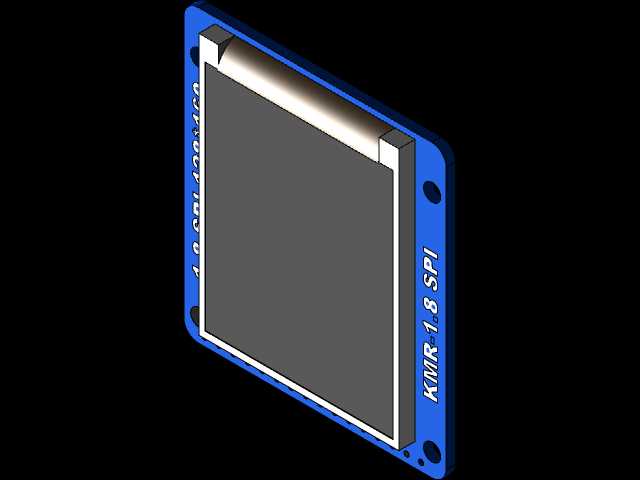

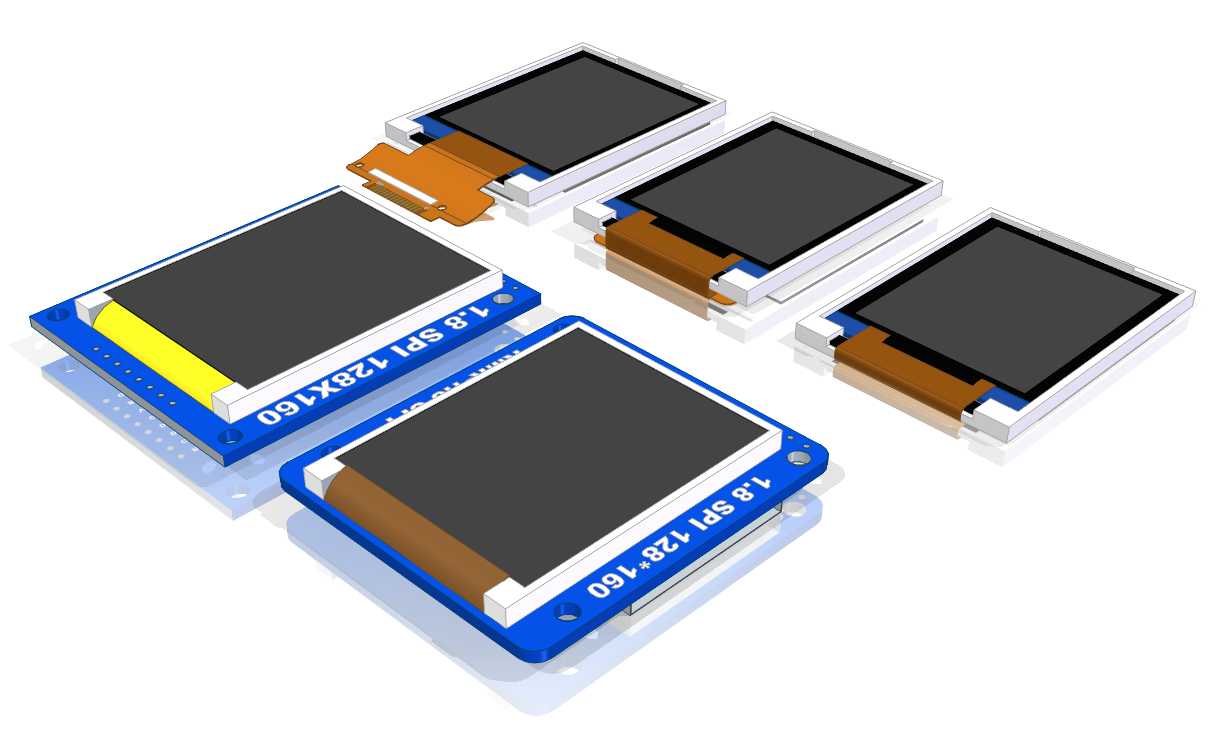

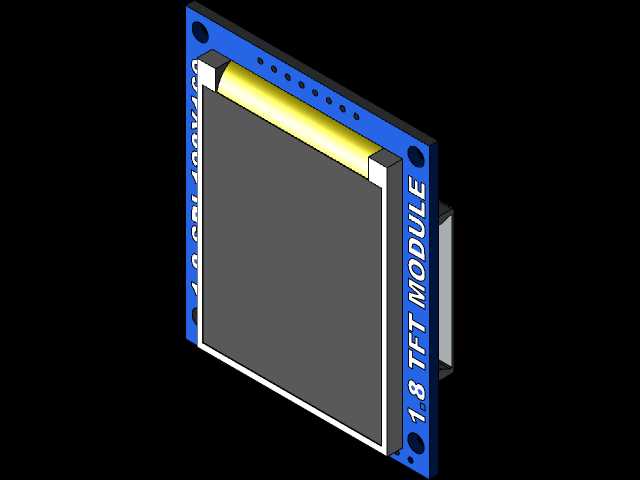

在设计思路上，这款模块充分考虑了不同设备的安装适配需求，预留了多种安装结构方案：既支持反向板载安装，将模块直接贴合焊接在主控电路板表面，最大程度压缩整机厚度；也支持平板支架安装，通过模块边角的固定孔位用螺丝锁附在设备内壳的安装柱上，适配有一定内部空间的设备壳体；同时预留了电缆模块安装的走线空间，可通过延长排线将屏幕布置在远离主控板的设备面板位置，适配异形内部结构的设备装配需求。设计过程中特意将屏幕玻璃层与外围固定结构做了边界区分，安装固定结构仅接触模块的PCB基板部分，避免装配过程中应力直接作用在玻璃屏幕上导致碎裂、漏液等问题。

从外形尺寸与安装边界来看，模块整体外形紧凑，屏幕有效显示区域占据了模块正面绝大多数面积，外围PCB边框宽度控制在极小范围内，能够最大化利用设备面板的开孔空间。模块边角的固定孔位位置经过精准核算，既保证固定后的结构稳定性，又不会遮挡屏幕显示区域，同时预留了足够的螺丝操作空间，不会在装配时与周边其他元器件产生干涉。FPC排线的出线位置做了补强处理，反复弯折也不易出现排线断裂、接触不良的问题，适配设备组装过程中的走线调整需求。不同安装方式对应的安装边界都做了明确的结构避让，不管是直接板载焊接还是支架固定，都能保证模块安装后平整稳固，不会出现凸起、歪斜的情况，同时屏幕表面与设备面板的贴合间隙控制在合理范围，避免灰尘进入屏幕与面板之间的缝隙影响显示效果。
