工业防水圆形航空连接器结构设计

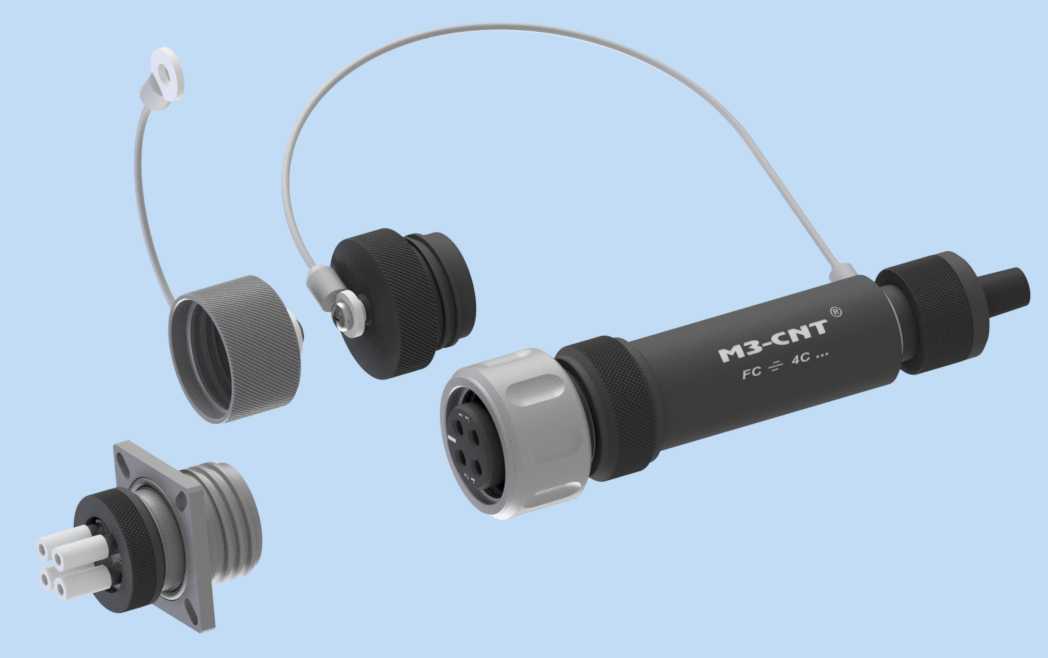

这款圆形防水连接器主要面向工业现场的电气信号与动力传输场景，常见于户外工业设备、自动化产线、轨道交通车载系统、户外通信基站这类对连接可靠性、防护等级有较高要求的布线环节，用来实现线缆与设备端、线缆与线缆之间的快速插拔对接，替代传统的硬接线方式，大幅降低现场布线、后期维护的拆装难度。从功能特性来看，这款连接器采用多芯插针插孔结构，可同时兼容动力供电与控制信号的同步传输，主体外壳采用高强度绝缘工程材质搭配金属锁紧结构，对接后可实现可靠的径向与轴向锁紧，避免设备运行过程中受振动、拉扯出现松脱断电的问题，尾部的防水密封结构搭配防尘盖，未对接状态下也能避免接口内部进灰、进水，满足户外复杂工况的使用要求。从设计思路上，这款连接器采用插头与插座分体式结构，插座端带法兰安装座，可通过螺丝直接固定在设备壳体的开孔位置，安装座与设备接触面预留密封槽位，安装后可保证设备壳体的整体防护性能；插头端采用旋紧式锁紧套，对接时对准定位槽插入后旋转锁紧套即可完成锁定，无需额外工具即可完成拆装，配套的防丢绳将防尘盖与插头主体连接，避免拆装过程中防尘盖遗失。在外形尺寸与安装边界上，插座端的法兰座为方形带安装孔结构，安装孔间距适配工业设备常用的面板开孔尺寸，插头主体为圆柱形结构，外径满足常规线缆布线的弯折半径要求，对接后整体长度适配狭小的设备安装空间，尾部的线缆固定结构可夹紧线缆外护套，承受一定的轴向拉力，避免线缆拉扯导致内部芯线与插针的连接点脱落。整体结构在设计时充分考虑了工业现场的操作习惯，所有棱角都做了圆弧过渡处理，避免安装维护时划伤操作人员，插针插孔采用接触可靠的铜质镀金针件，保证长期使用下的接触稳定性，降低接触电阻带来的信号衰减与发热问题，可适配不同线径的多芯电缆，满足不同功率等级、不同信号路数的传输需求。
