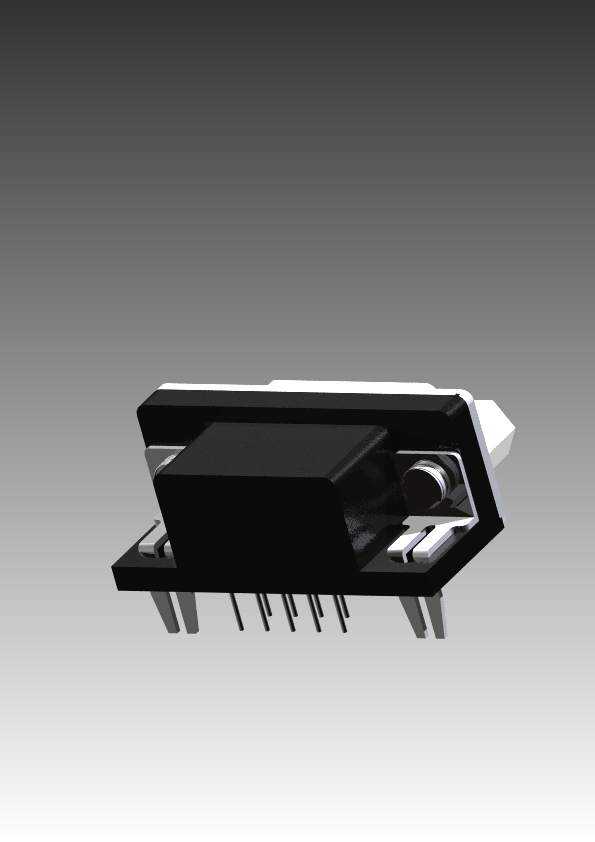

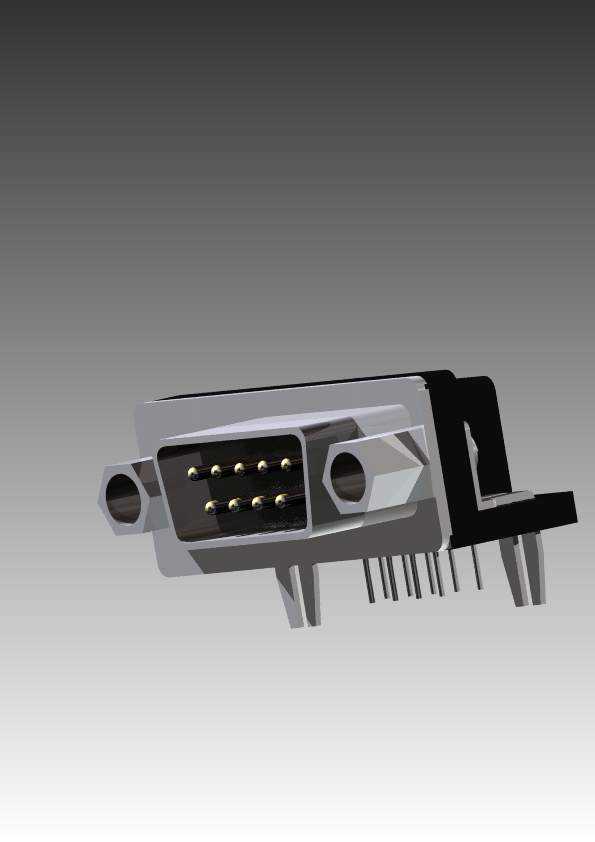

PCB板用弯针式DB9串口连接器结构

这款弯式DB9连接器是专为PCB板载安装场景开发的接插部件，广泛应用在工业控制板卡、通讯接口模块、嵌入式设备主板、工控外设转接板等产品的串口通讯链路中，承担RS232信号传输的物理连接功能，是板卡对外实现串口数据交互的核心硬件接口。在实际工业应用场景里，这类90度弯角结构的DB9接口能够完美适配设备机箱内部的紧凑安装空间，避免直针式接口占用过多垂直方向的板上空间，同时让外接串口线缆的走向平行于PCB板面，大幅优化机箱内部的线缆排布，减少线缆弯折带来的应力损伤，也能降低外接插头对板卡焊点的长期拉扯作用力，提升接口连接的长期可靠性。从产品功能特性来看，该连接器采用标准D型防呆结构外壳，公头端的9根插针按照标准DB9接口定义排布，插针接触部位做了镀金处理，能够降低信号传输的接触电阻，减少长期使用后的氧化接触不良问题，金属外壳具备良好的屏蔽效能，能够降低外界电磁干扰对串口信号传输的影响，保障工业环境下数据传输的稳定性。在设计思路上，这款连接器完全围绕PCB板载安装的实际需求展开，将插针焊接端设计为90度弯折结构，插针间距严格匹配PCB板的标准焊盘孔位，安装固定脚与板上定位孔精准对应，焊接后能够让连接器牢牢固定在PCB板边缘，不会因为反复插拔出现接口松动、焊盘脱落的问题。外壳两侧的固定螺丝柱能够在插头插入后，通过螺丝将外接公头/母头与板载接口锁紧，避免设备运输、使用过程中因为震动出现接口松脱的情况。从安装边界来看，该连接器安装后突出PCB板面的高度控制在常规板卡的预留空间范围内，沿板面延伸的长度也符合标准机箱的接口开口位置要求，不需要额外调整板卡的布局或者机箱的开孔尺寸，能够直接替换同类型的常规弯针DB9接口，适配绝大多数标准工业板卡的设计规范，在满足信号传输功能的前提下，最大化压缩安装占用空间，适配紧凑型工业设备的设计需求。
