SSR-40DA型单相固态继电器结构设计

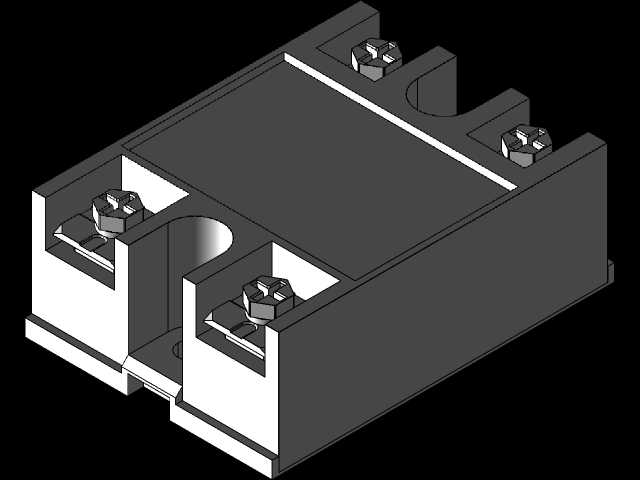

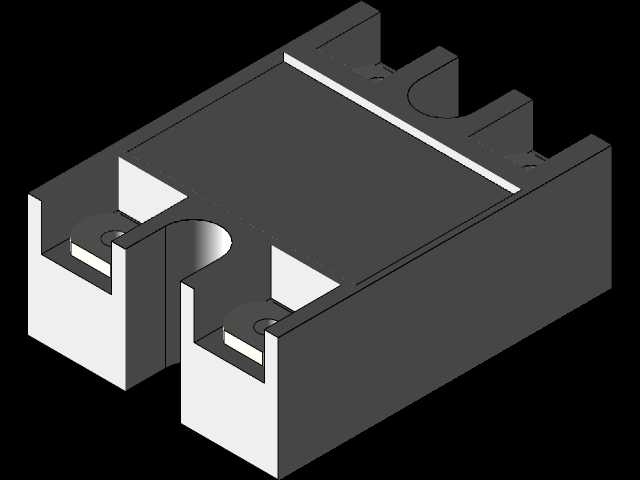

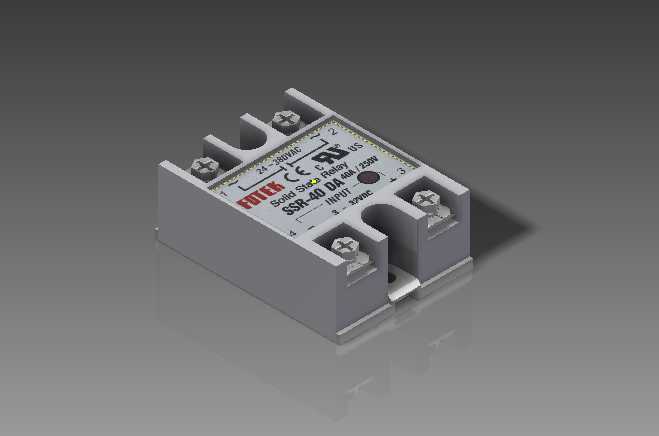

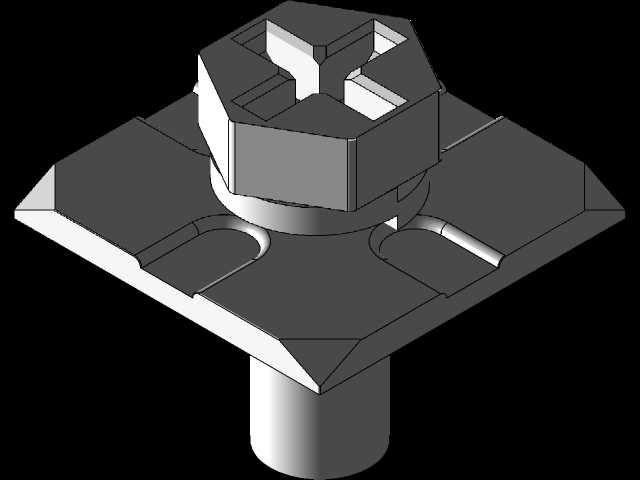

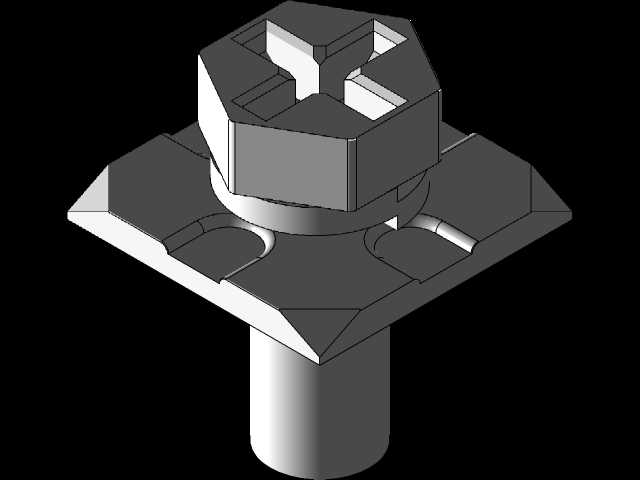

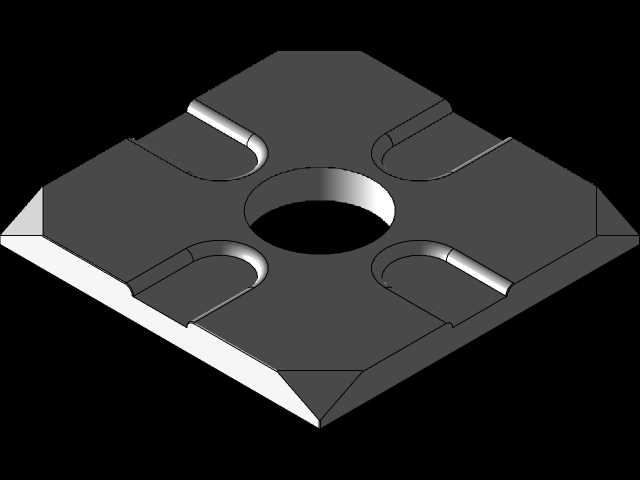

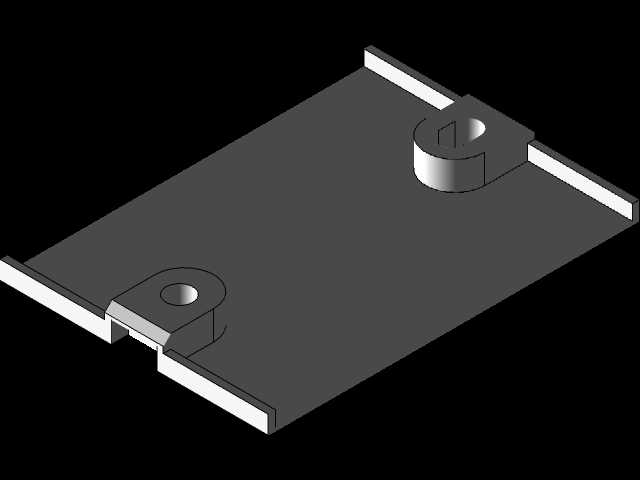

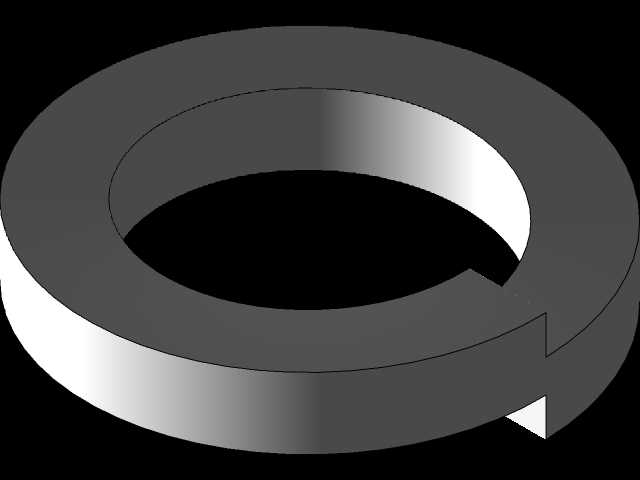

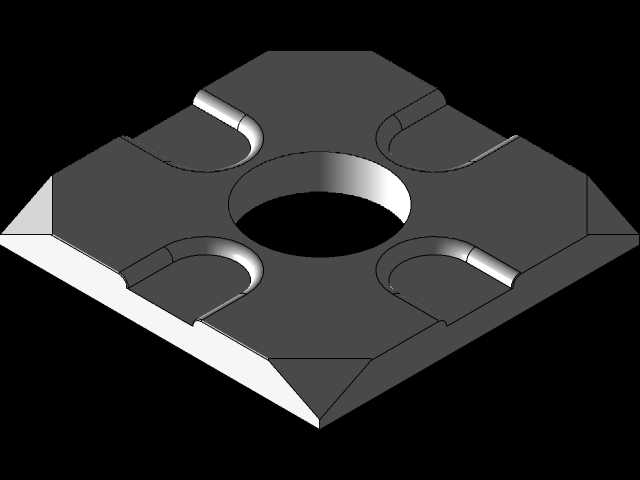

这款SSR-40DA型固态继电器，是面向工业自动化温控、电力通断控制场景开发的无触点开关器件，核心应用场景覆盖工业电炉温控系统、包装机械加热回路、橡塑机械温度控制单元、轻工生产流水线的电力通断环节，可搭配PID温控器实现负载回路的精准通断控制，替代传统电磁继电器解决触点拉弧、寿命短、切换噪音大的痛点，适配24-380V交流负载的控制需求，额定通断电流可达40A，能够满足多数中小功率加热负载、交流电机启停、照明回路控制的使用要求。从产品功能特性来看，该器件采用直流控制交流的工作逻辑，输入端适配常规直流控制信号，输出端采用双向可控硅作为电力开关元件，实现输入输出端的光电隔离，控制端与负载端绝缘强度高，可有效避免强电串入控制回路损坏前端控制设备，同时无机械触点的设计让器件切换过程无弹跳、无火花、无电磁干扰，工作寿命远高于传统有触点继电器，开关响应速度可达毫秒级，能够适配高频次通断的控制场景。在产品设计思路上，整体采用模块化一体式结构，外壳选用阻燃耐高温工程塑料材质，兼顾绝缘性能与散热适配性，主体结构分为输入信号处理区、光电隔离区、功率输出区三个核心部分，输入端设置两个接线端子用于连接控制信号，输出端设置两个接线端子用于连接交流负载，底部预留标准安装固定孔位，可直接固定在设备安装板或配套散热座上，器件正面印刷清晰的端子标识、参数标注与认证标识，方便现场接线时快速识别端子定义，避免接错线导致器件损坏。外形尺寸与安装边界方面，该器件采用行业通用的40A等级固态继电器标准尺寸，整体为长方体块状结构，接线端子采用带压线板的螺丝接线结构，可适配1.5-6平方毫米的多股铜芯导线，端子之间设置绝缘隔挡，避免接线后线头裸露造成相间短路，底部安装孔位间距符合行业通用安装规范，可直接替换同参数等级的其他品牌同规格固态继电器，无需重新调整安装板开孔位置，器件顶部与侧面预留散热贴合面，安装时可搭配对应功率的铝制散热座使用，大电流长时间工作时可保证器件热量快速散出，避免过热导致性能衰减或损坏。整体结构设计紧凑，接线操作便捷，防护性能满足工业现场使用要求，能够在多粉尘、轻度腐蚀的工业环境下稳定工作，为工业控制回路提供可靠的无触点电力通断能力。
