Makeblock结构搭建用盘头内六角钮扣螺钉

　　这类盘头内六角钮扣螺钉，最初是为适配Makeblock系列开源搭建结构的装配需求设计，在创客教育机器人套件、小型桌面自动化原型、模块化拼装实验设备中应用十分广泛。日常做结构搭建时，很多开源型材的安装槽位对螺钉头部的沉入深度、轮廓直径有严格限制，普通盘头螺钉头部厚度偏大，装配后会突出型材表面，既影响后续滑动模块的走位，也容易在设备调试时剐蹭操作人员或外接线路，而钮扣头的低轮廓设计刚好能匹配这类槽位的安装边界，装配后头部端面基本与型材安装面齐平，不会产生多余的干涉量。

　　从功能特性来看，这类螺钉采用内六角驱动形式，相比十字槽驱动，能承受更大的拧紧扭矩，在频繁拆装的模块化结构中，不容易出现槽口滑牙的问题，能大幅提升重复装配的可靠性。头部的圆弧过渡设计，没有尖锐的棱边，在教育类机器人产品中使用时，能避免学生在搭建过程中被划伤，同时圆弧面也能降低结构件之间的硬接触磨损，当相邻运动部件存在小范围相对位移时，圆弧头不会像沉头螺钉那样卡滞运动轨迹。

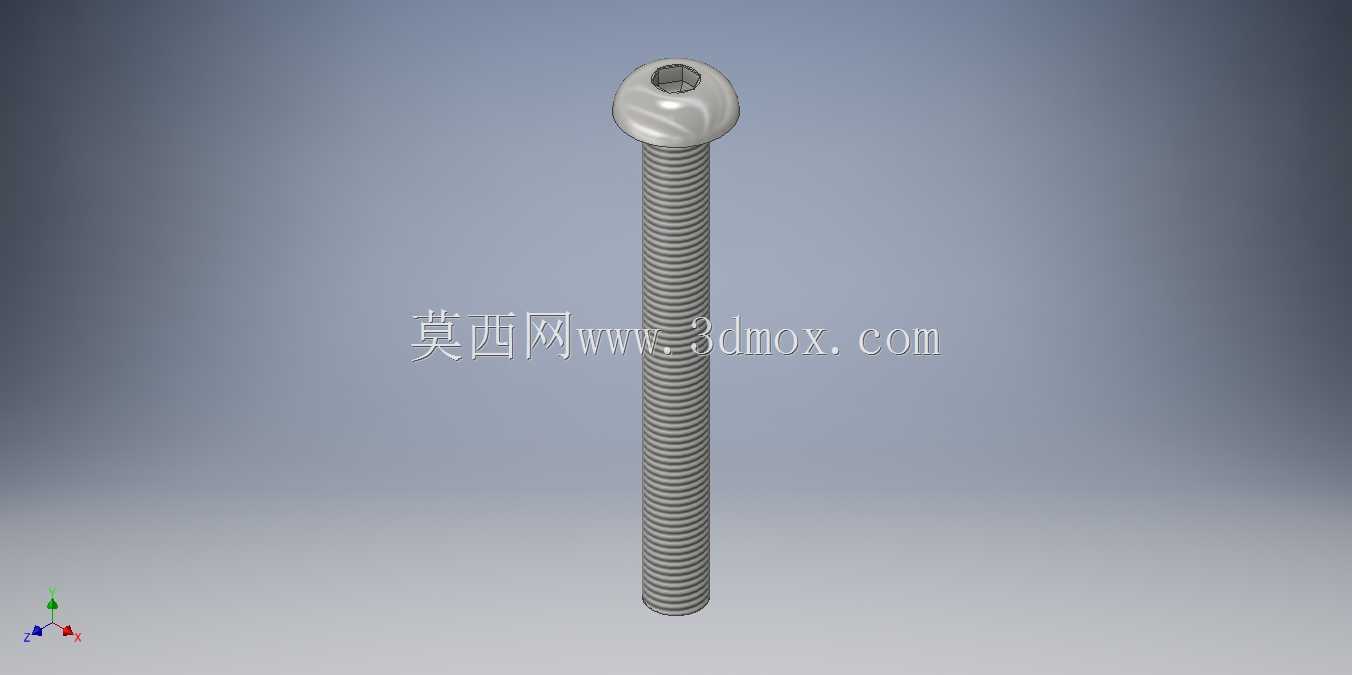

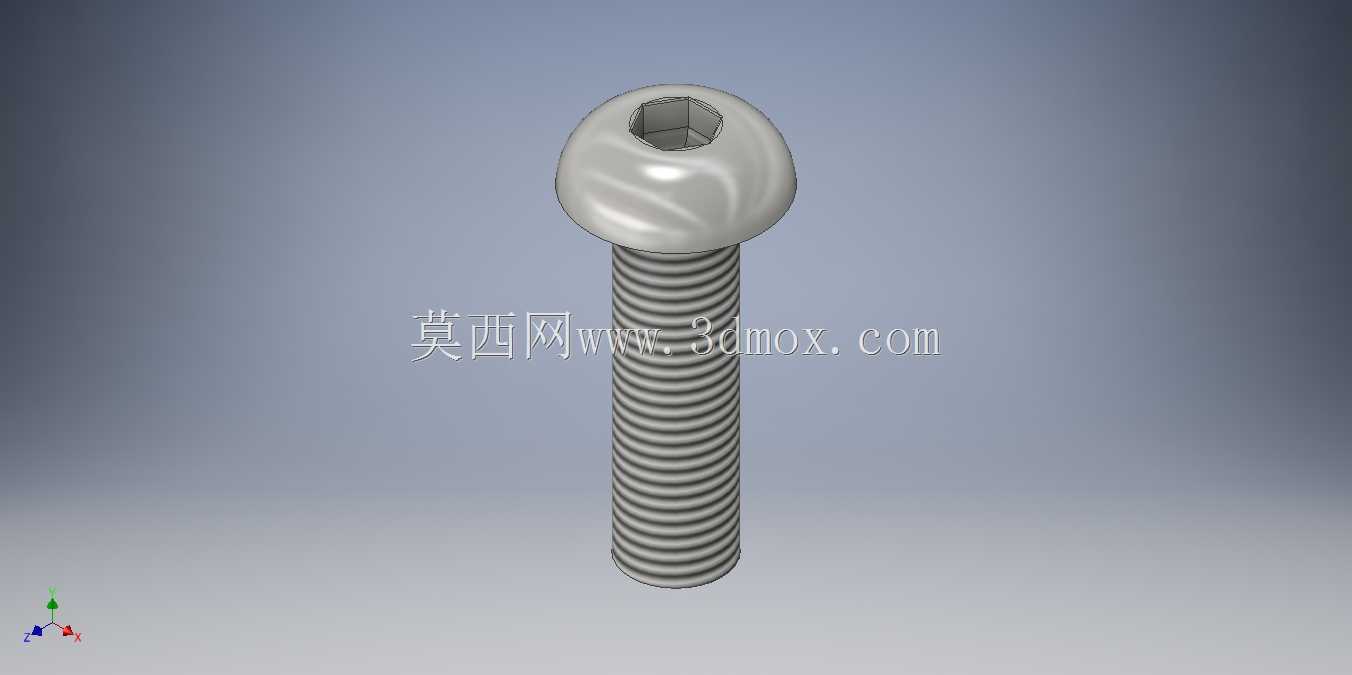

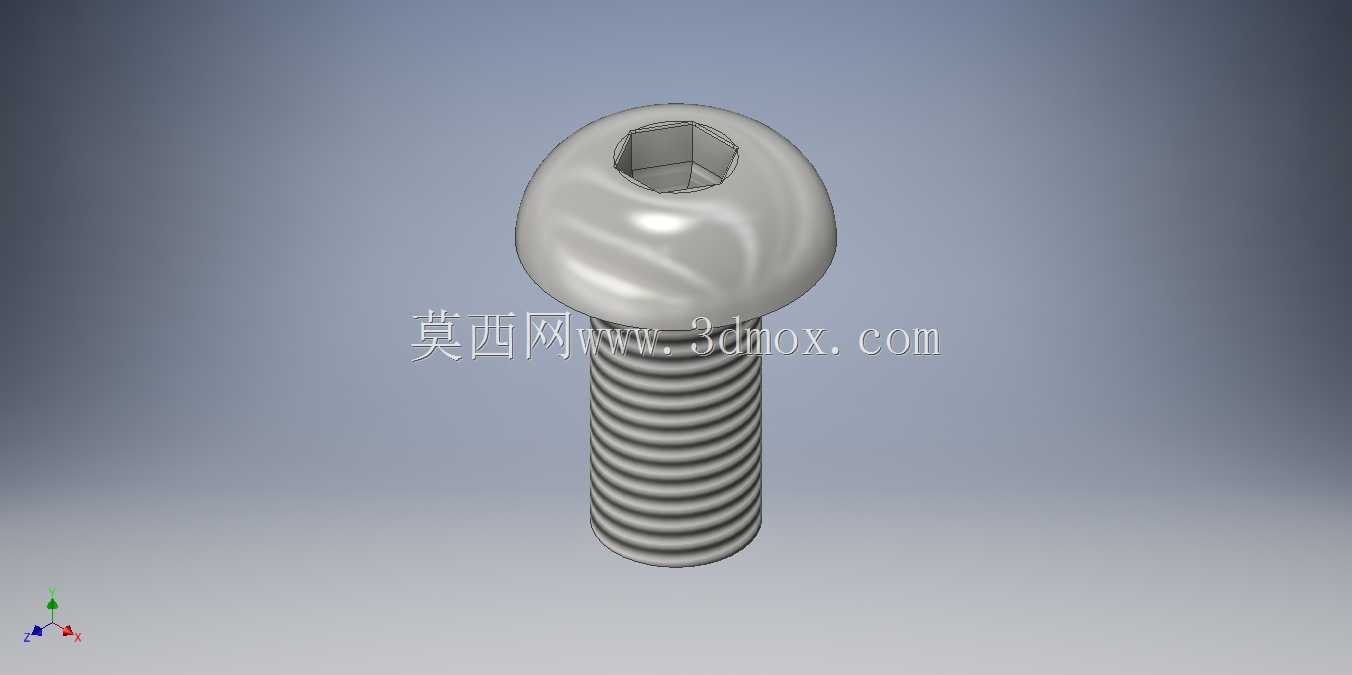

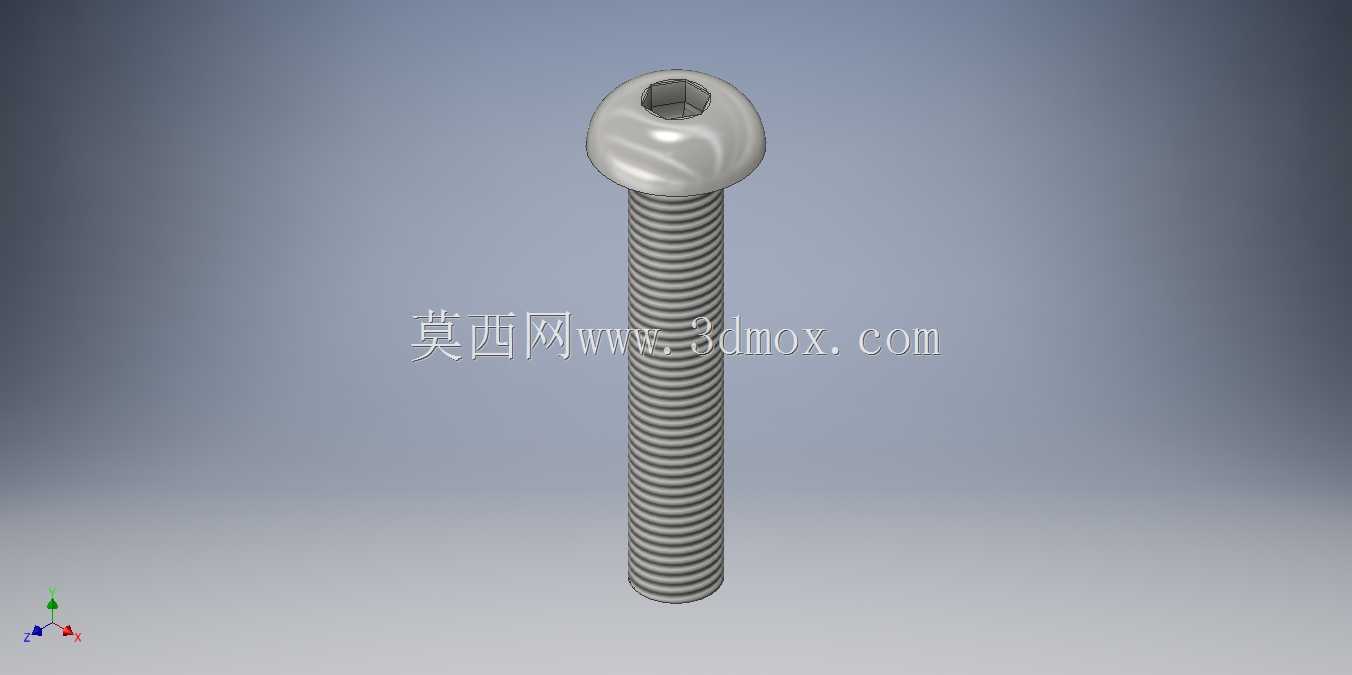

　　设计这类螺钉的三维模型时，首先要明确不同长度规格对应的应用场景：M4x8规格主要用于两层薄板件的贴合锁紧，比如传感器安装支架与型材端面的固定，不需要穿透多层结构；M4x14规格适用于单层型材加一个标准厚度连接板的装配，能保证足够的螺纹啮合长度，同时不会出现螺杆穿出过长干扰内部走线的问题；M4x22规格多用于需要叠加安装功能模块的位置，比如在型材上同时固定电机座和走线槽固定片，螺杆长度能覆盖两层功能件加型材壁厚的总厚度；M4x35规格则用于跨距较大的结构连接，比如机器人底盘的层间支撑柱固定，需要穿透上下两层安装板和中间的支撑间隔套，保证连接的整体刚性。建模过程中要严格控制螺纹段的大径、中径尺寸，确保和标准M4螺母、型材预置螺纹槽的配合公差符合通用五金件的装配要求，内六角槽的深度要匹配标准内六角扳手的插入深度，不能过浅导致扳手打滑，也不能过深削弱头部的结构强度，头部的球面弧度要和钮扣螺钉的行业通用轮廓一致，保证和对应沉孔的贴合度。

　　实际选型使用时，要注意安装边界的尺寸校核：头部直径要小于型材安装槽的槽口宽度，保证螺钉能顺利放入槽内滑动调整位置，头部厚度要小于槽道的内部深度，避免螺钉头突出槽道影响滑块等运动件的通行；螺纹段的长度要比被连接件的总厚度多出2-3个螺距，保证螺纹啮合足够充分，不会因为振动出现松脱，同时也不能超出过多，避免螺杆末端顶到内部的线路或者其他运动部件。在机器人竞赛的快速搭建场景中，这类螺钉的低轮廓头部还能降低整机的外观凸起，减少比赛过程中结构剐蹭场地道具的概率，内六角驱动的形式也能让选手用标准L型扳手快速完成拆装调整，相比手拧螺丝的锁紧力更足，高速运动的结构不会因为锁紧力不足出现散架的问题。

　　在做三维装配仿真时，要给这类螺钉预留合理的装配间隙，螺纹配合段采用间隙配合模拟实际装配的公差，头部和安装面之间设置接触约束，模拟真实的锁紧状态，在做运动仿真时，要检查螺钉头部和周边运动部件的最小安全距离，预留至少0.5mm的间隙，避免加工误差导致实际装配时出现运动干涉。对于需要经常调整位置的安装点，这类螺钉可以配合T型螺母在型材槽内滑动，不需要完全拧下螺钉就能调整部件的安装位置，大幅提升调试效率，这也是这类钮扣螺钉在模块化搭建场景中被广泛使用的核心原因。
