Navx微型控制板防护安装机箱结构

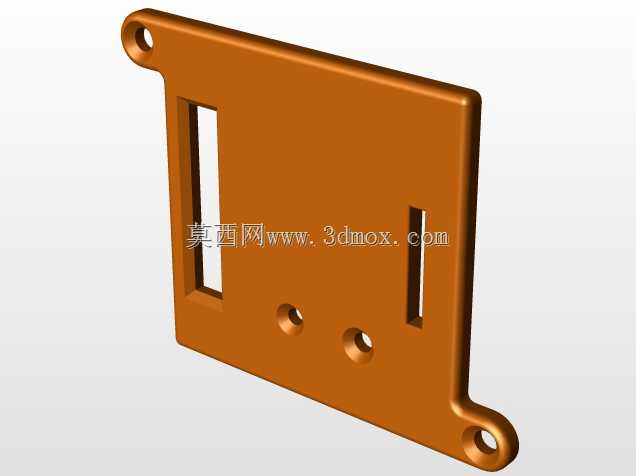

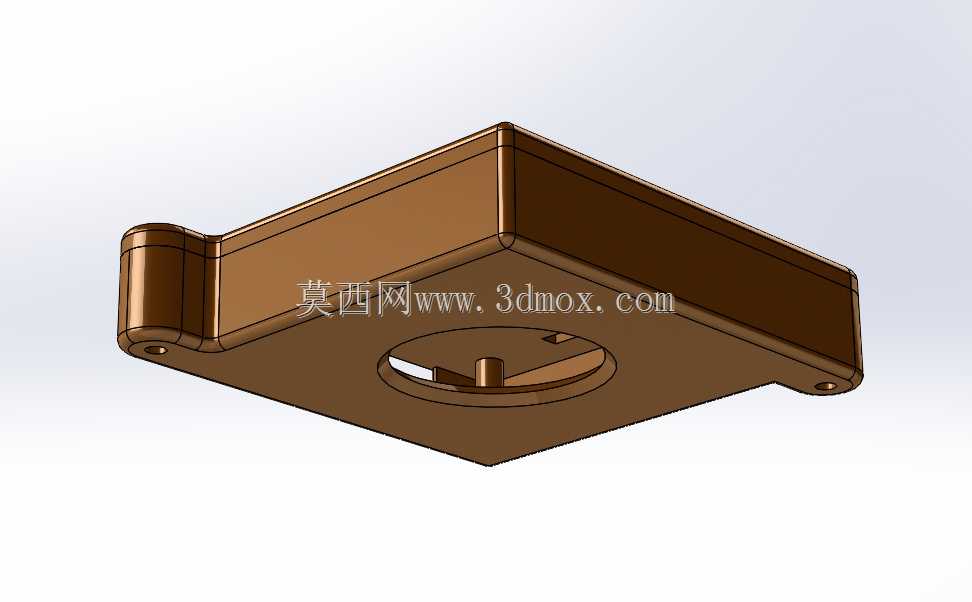

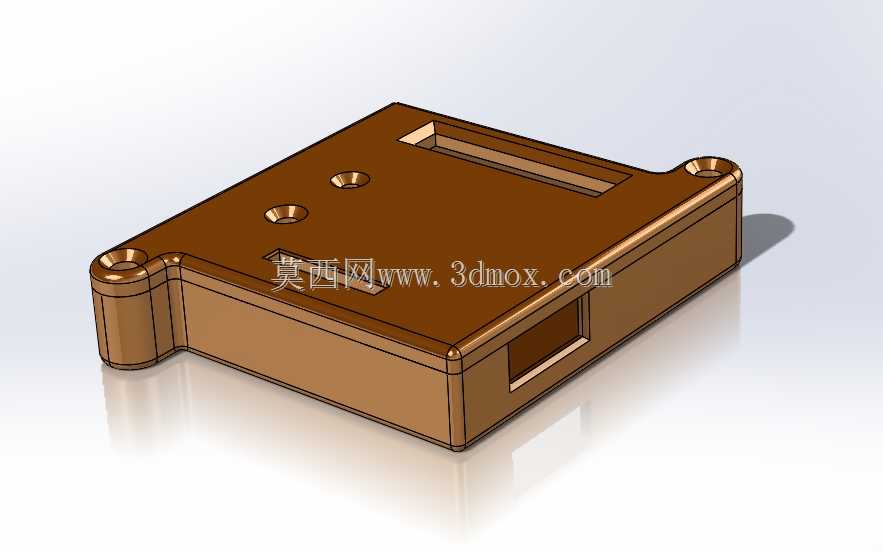

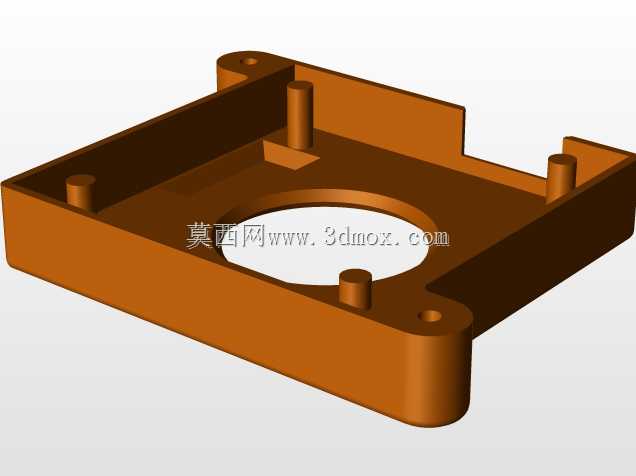

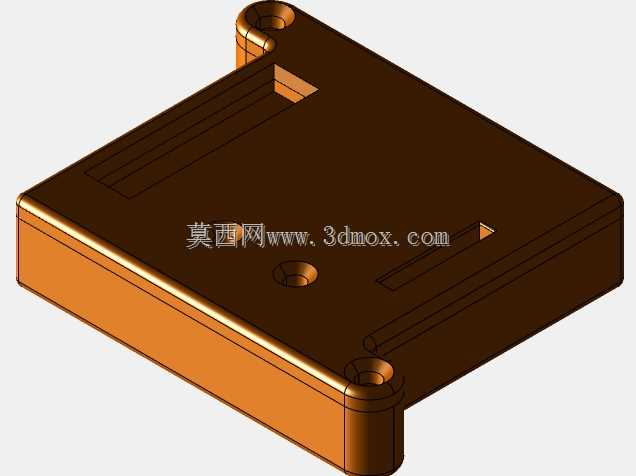

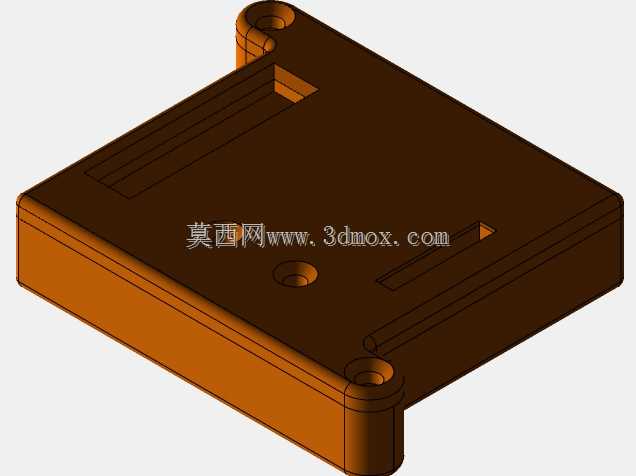

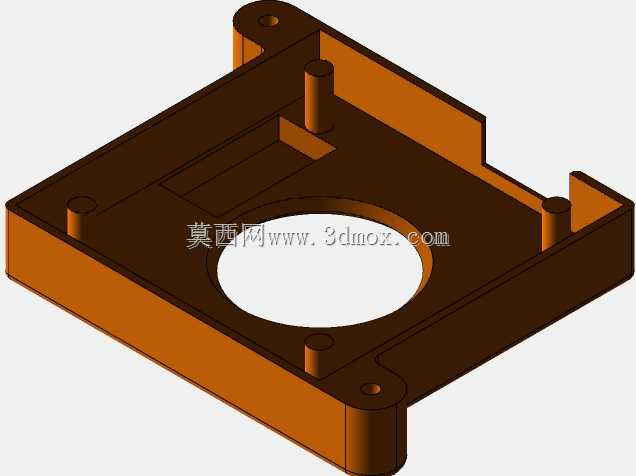

在嵌入式运动控制、小型机器人导航开发场景中，Navx Micro这类集成多轴传感的控制板常面临接线拉扯、外界磕碰、积灰短路的风险，这款防护机箱正是针对这类板卡的装机适配需求设计。从结构设计逻辑来看，机箱整体采用下沉式腔体布局，腔体内部轮廓完全匹配Navx Micro板卡的外形边界，板卡装入后不会出现横向窜动，侧壁预留的对应开口分别对准板卡的USB接口、I2C引脚排针、SPI通讯端口以及功能按钮，装机后无需拆开机箱即可完成接线调试、功能按键操作，完全不影响板卡原有外设的正常使用。机箱底部设计的推出孔是很实用的细节，当需要取出板卡进行固件烧录或参数调整时，只需用细杆从底部孔位轻推，即可将板卡从腔体中顶出，避免用尖锐物件撬取时刮伤板卡元件或掰弯引脚。机箱顶部的两个沉头安装孔用于板卡装入后的压合固定，螺丝锁紧后不会突出顶面，保证机箱安装面的平整性；侧边延伸出的两个带通孔的安装耳，是整箱的对外安装接口，安装孔的中心距、孔径尺寸都适配小型机器人底盘、嵌入式控制终端、小型导航设备的常用安装孔位规范，既可以通过螺丝直接锁附在设备安装面上，也能配合铜柱实现架高安装，预留足够的底部走线空间。材质选用上适配常规工程塑料注塑成型工艺，壁厚均匀，转角处都做了圆角过渡，既避免注塑时出现应力集中导致的开裂问题，也能在设备受到轻微撞击时通过圆角卸力，更好地缓冲外界冲击，保护内部板卡的传感元件不受震动损伤。在实际装机应用中，这款机箱可以直接替代零散的绝缘固定方式，让控制板的安装更规整，接线排布更清晰，同时隔绝外界的灰尘、飞溅的细小杂物，延长板卡在复杂工况下的使用寿命，尤其适合教学机器人开发、小型AGV导航模块安装、嵌入式运动控制项目的快速原型搭建场景，不需要额外设计定制固定结构，即可实现板卡的快速集成安装，大幅缩短项目的结构适配周期。
