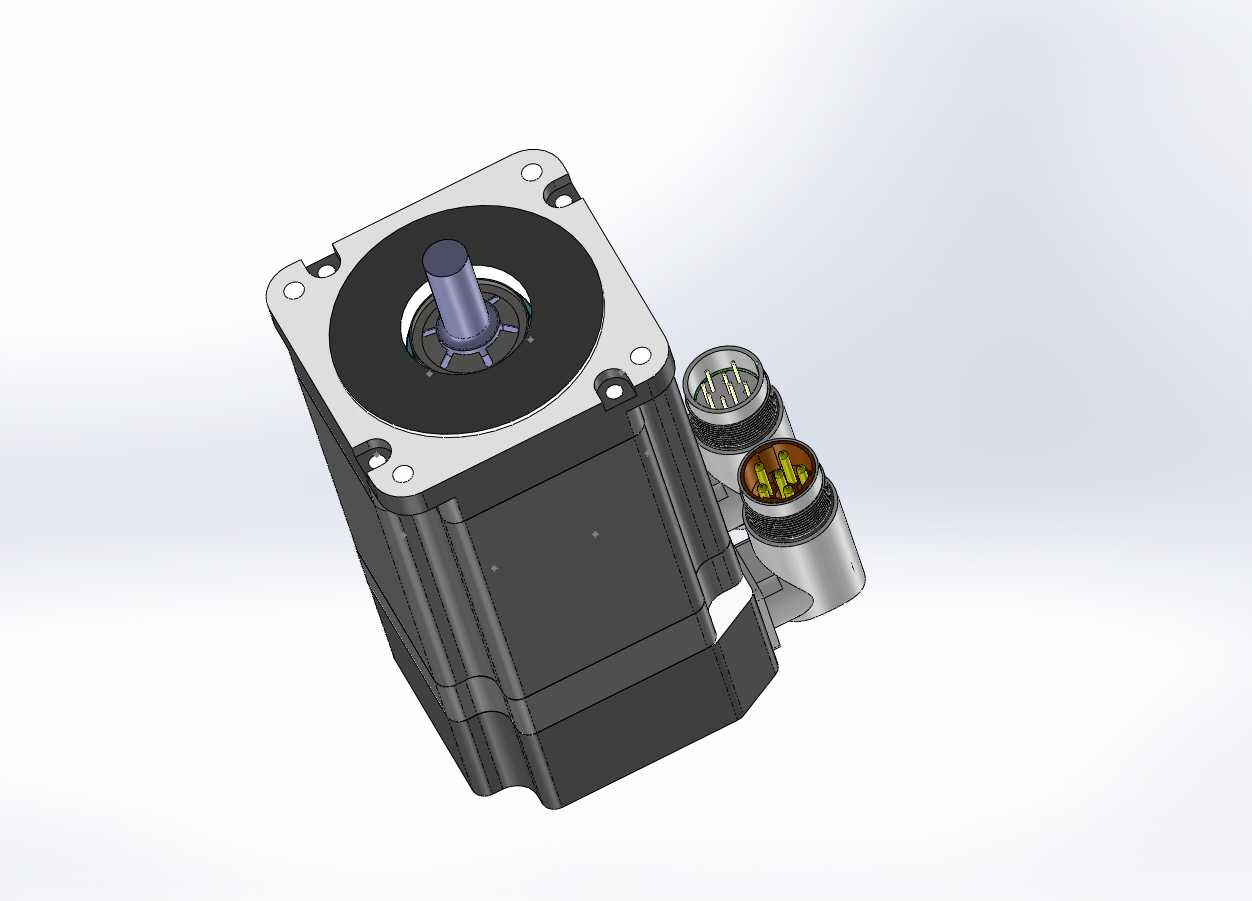

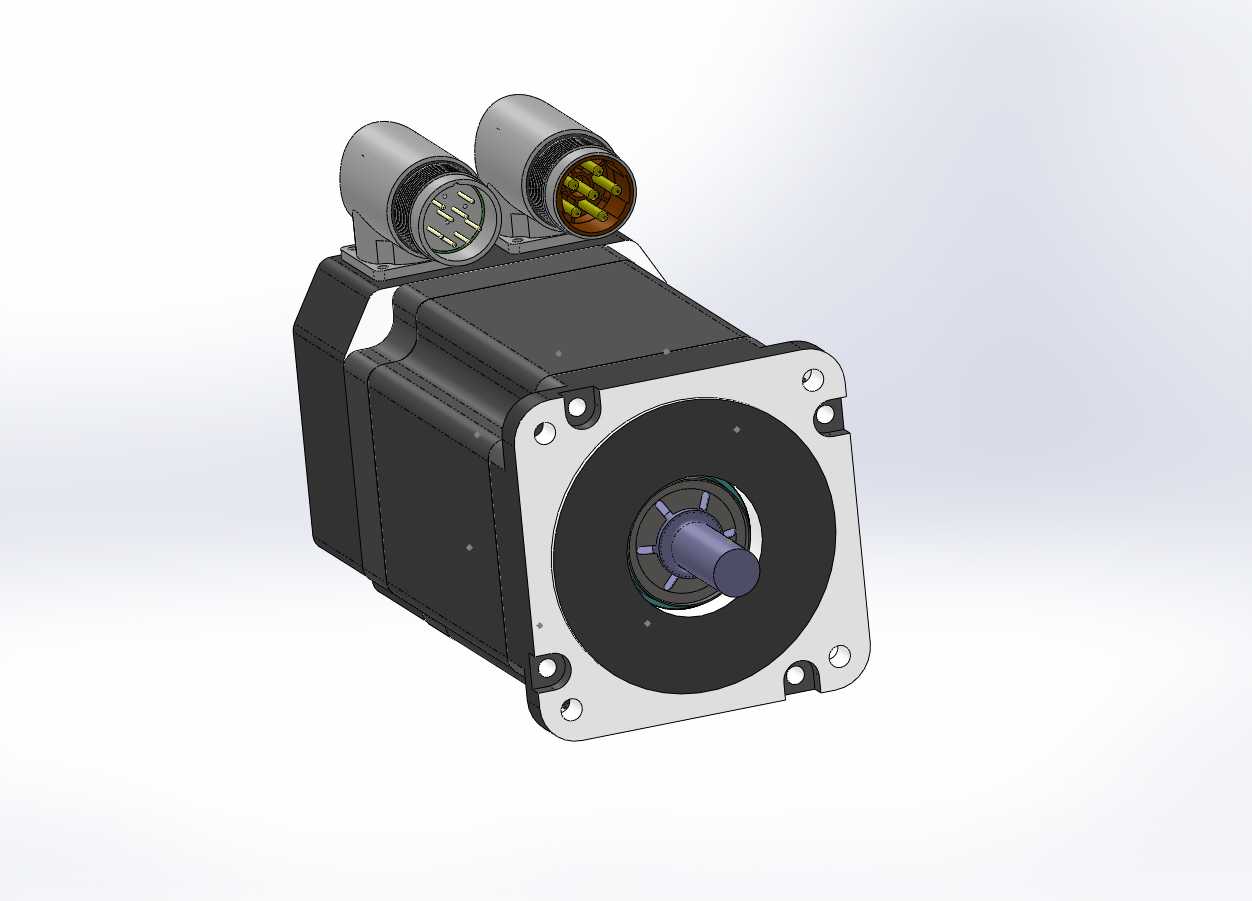

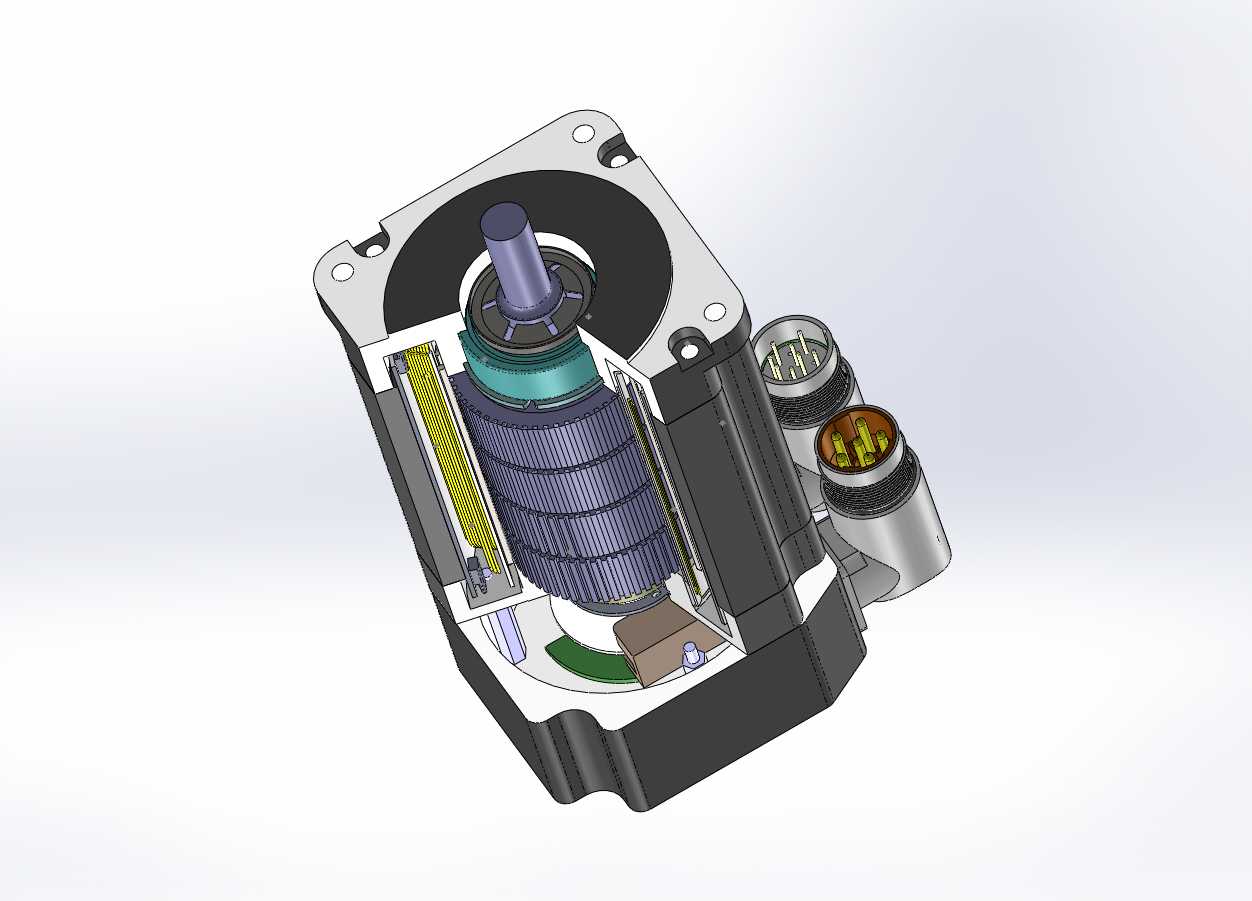

工业级交流伺服电机高精度三维结构

这款交流伺服电机是工业运动控制场景中的核心执行元件，广泛适配数控机床进给轴驱动、工业机器人关节传动、自动化生产线点位定位、包装机械辊筒同步控制、电子制造设备精密位移等对转速、转矩、位置精度有严苛要求的作业场景，能够在复杂工况下持续输出稳定可控的动力输出，保障整套设备的运动精度与运行可靠性。从实际用途来看，它可接收上位控制系统发出的脉冲指令，精准完成转速调节、转矩输出、位置锁定三类核心动作，相比普通异步电机具备更高的响应速度、更低的转速波动、更宽的调速范围，可实现毫秒级的指令响应，满足高速启停、正反转切换、低速大转矩输出的作业需求，有效提升整套自动化设备的运行效率与加工精度。在功能特性层面，这款电机本体集成了高分辨率位置反馈元件，可实时将转子位置、转速信息回传至驱动器，形成闭环控制回路，从根源上避免步进电机常见的丢步问题；机身采用高导磁硅钢片叠压定子结构，配合高性能稀土永磁转子，有效降低铁损与磁滞损耗，提升能量转换效率，长时间额定负载运行下温升控制表现优异；后端双出线接口分别承担动力供电与信号反馈功能，接口采用防呆设计与密封锁紧结构，可适配车间多粉尘、少量切削液飞溅的常规工业环境，降低接线错误概率与线路松脱故障风险。设计过程中，工程师优先考量了工业场景的安装兼容性与运维便捷性：前端安装法兰采用行业通用的方形止口定位结构，安装孔位间距、止口直径、输出轴轴径与键槽尺寸均匹配主流伺服电机安装标准，可直接替换同功率等级的同规格产品，无需对原有设备安装位进行二次改造；输出轴采用高强度合金钢材质，表面做硬化处理，可承受额定范围内的径向与轴向负载，适配联轴器、同步轮、行星减速机等多种传动连接件；机身外壳采用一体压铸成型工艺，表面做散热筋结构设计，在不额外增加机身体积的前提下扩大散热面积，保障密闭电控柜内安装时的散热效果。从安装边界来看，这款电机的方形法兰安装面为核心定位基准，安装时需保证止口与设备安装座的定位孔配合公差控制在合理范围内，输出轴与负载连接件需保证同轴度误差在允许区间内，避免额外径向力损伤轴承；机身尾部需预留足够的接线弯折空间与散热间隙，保障线缆插拔维护便捷，同时避免周边结构件遮挡散热风道影响散热效率；整体机身长度与外径尺寸适配常规安装空间，可在狭小设备腔体内完成安装固定，适配紧凑型自动化设备的设计需求。
