高精度交流伺服电机三维结构设计

这款交流伺服电机的三维设计，围绕工业自动化场景的高精度驱动需求展开，可广泛适配数控机床进给轴、工业机器人关节、自动化生产线点位输送、电子制造贴装设备、包装机械牵引辊等对转速控制精度、转矩响应速度有严苛要求的应用场景，作为动力执行核心承担精准转速调节、位置定位、转矩输出的核心功能，能够在负载波动工况下维持稳定的动力输出，保障整套设备的运行精度与动作一致性。

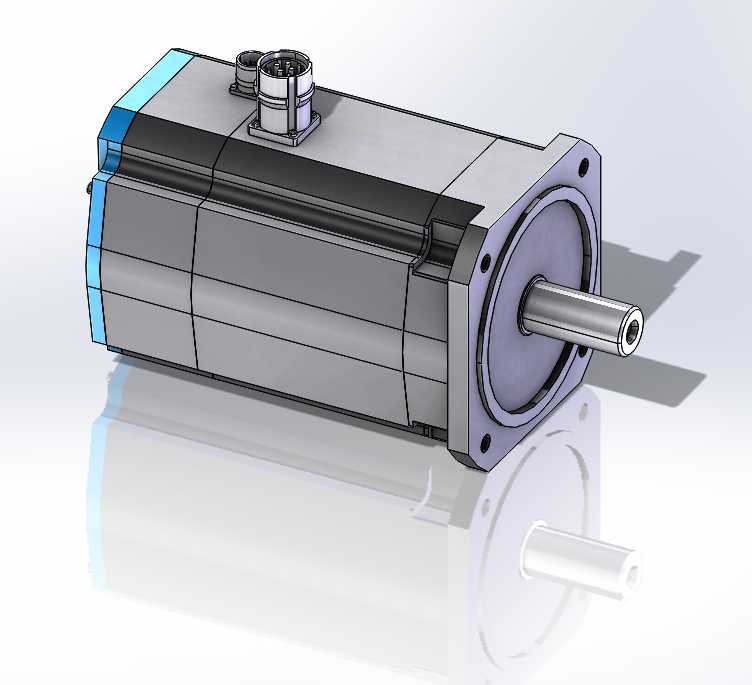

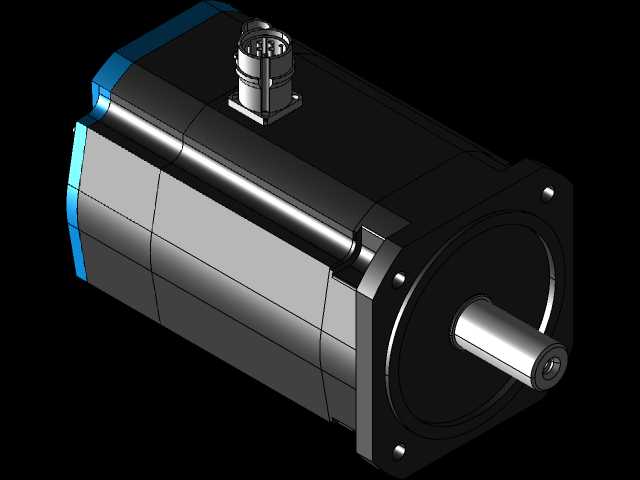

设计过程中优先考量了工业现场的安装适配性与运行可靠性，整体采用方形机座搭配前端法兰安装的结构形式，输出轴采用标准键连接加中心定位孔的设计，既能够通过法兰端面实现与设备安装面的精准贴合定位，也可通过轴端结构与负载端的联轴器、同步带轮等传动部件实现无间隙配合，避免传动回程误差影响控制精度。机座表面设计有沿轴向分布的散热筋结构，能够在电机持续高负载运行时增大散热面积，加快内部绕组热量的散出，降低长时间运行的温升，延长内部绝缘部件与轴承的使用寿命。顶部的接线端子采用密封式接插件结构，既能够简化现场布线的接线流程，也可适配多粉尘、少量切削液飞溅的工业车间环境，避免异物进入接线腔引发电路故障。

在安装边界的设计上，严格遵循通用伺服电机的安装尺寸规范，前端法兰的安装孔位间距、输出轴的轴径与伸出长度、机座的截面尺寸均匹配同功率段常规伺服产品的安装尺寸，能够直接替换同规格的传统伺服产品，无需对原有设备的安装结构进行二次改造，降低设备升级改造成本。后端预留了编码器安装空间，可适配不同分辨率的光电编码器或磁编码器，满足不同精度等级的位置反馈需求，实现闭环控制下的微米级定位精度。整体结构设计兼顾了强度与轻量化需求，机座采用高强度铝合金材质的设计思路，在保障结构刚性、抑制运行振动的同时降低整体自重，便于在移动负载、机器人关节等对部件重量敏感的场景中应用。
