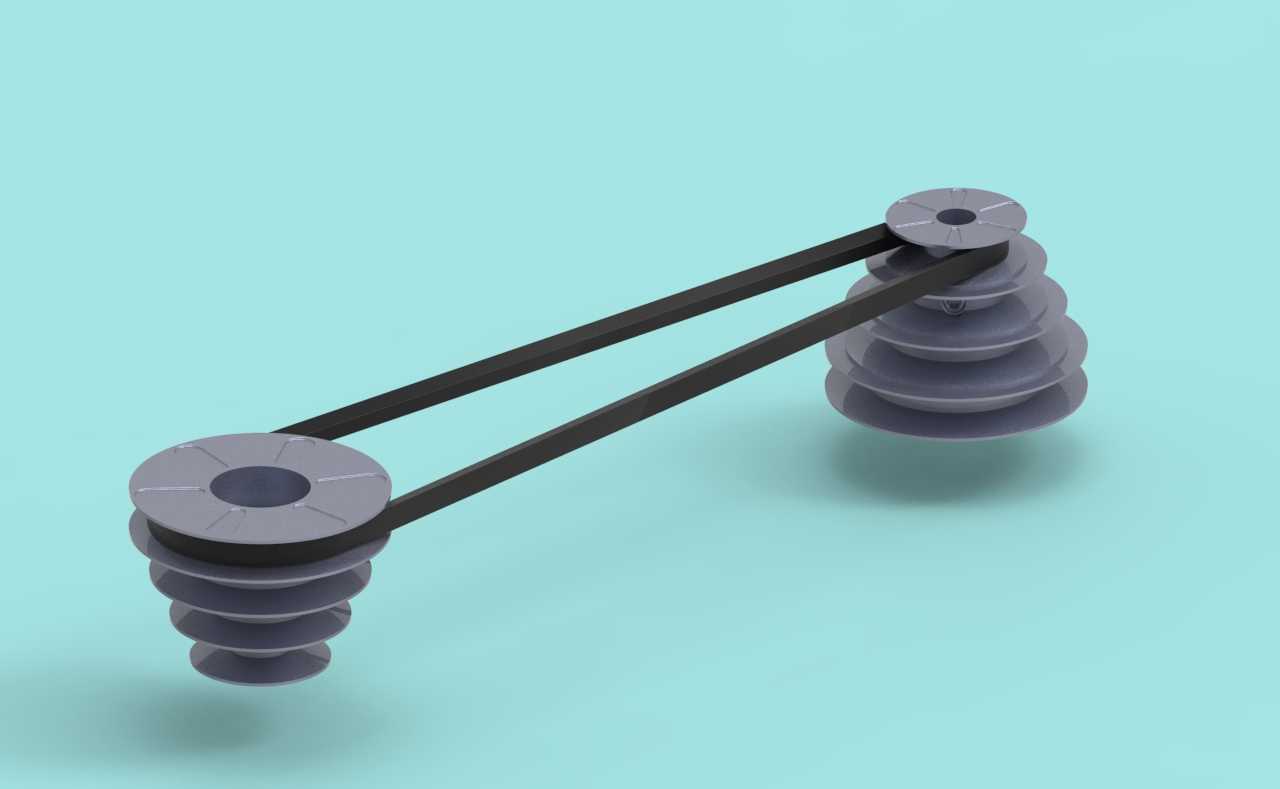

车床用可调速塔轮皮带传动结构

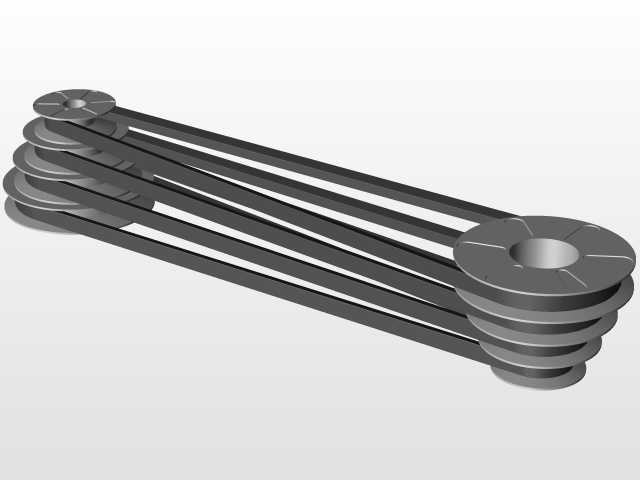

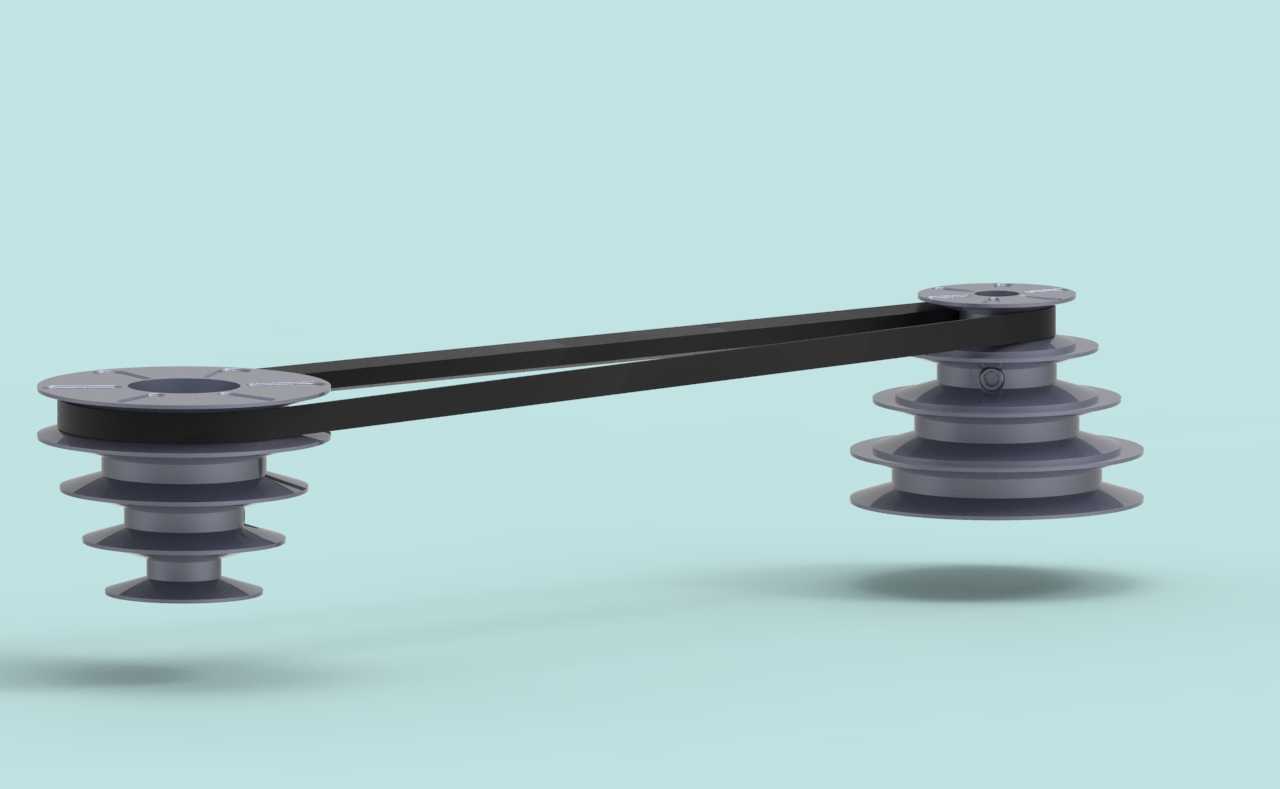

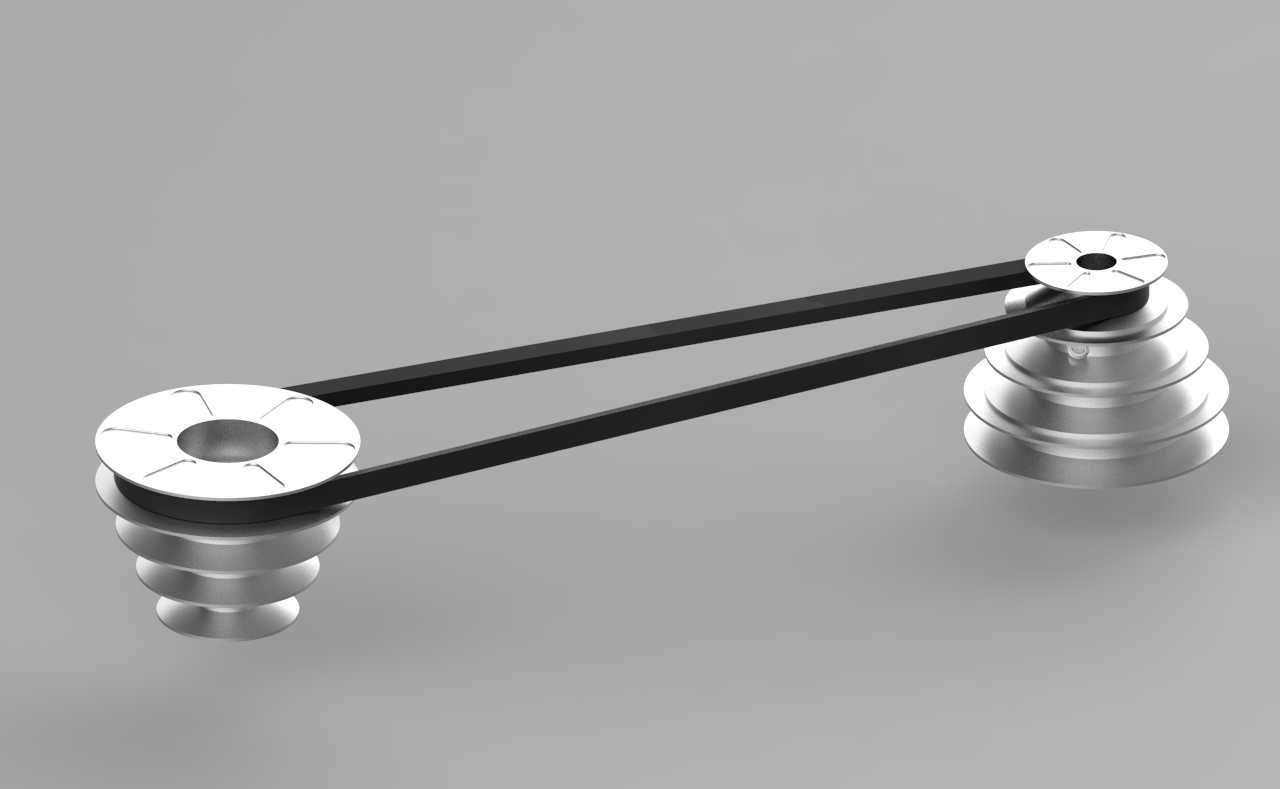

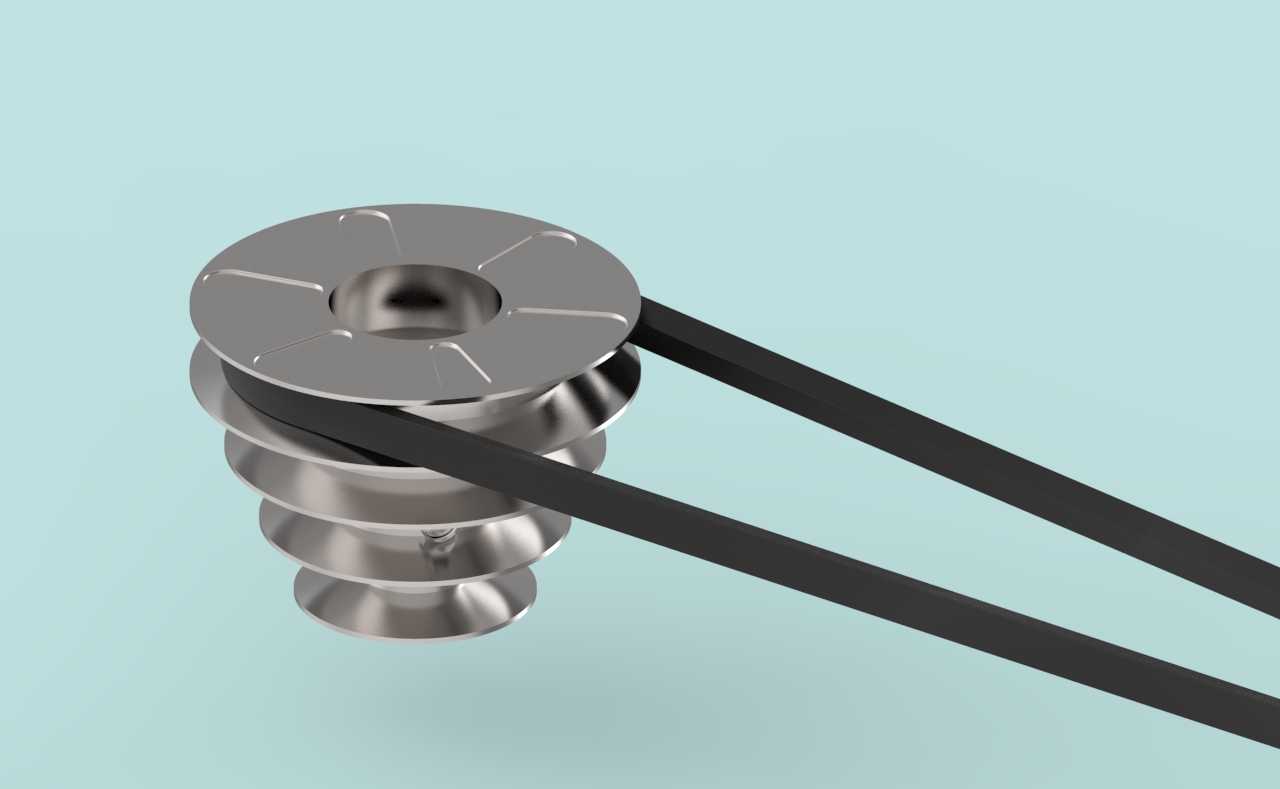

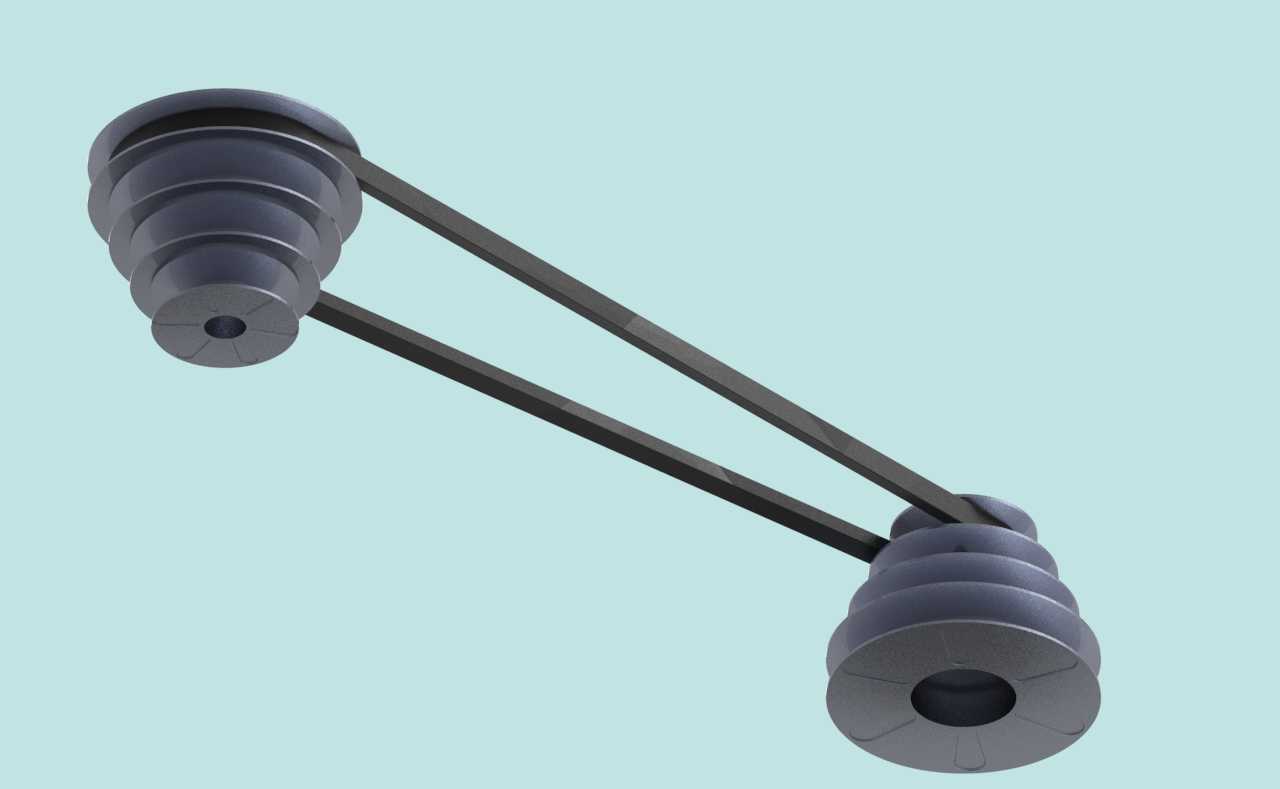

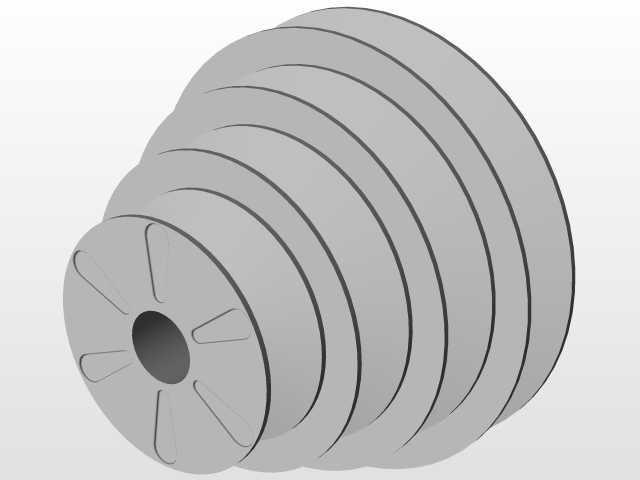

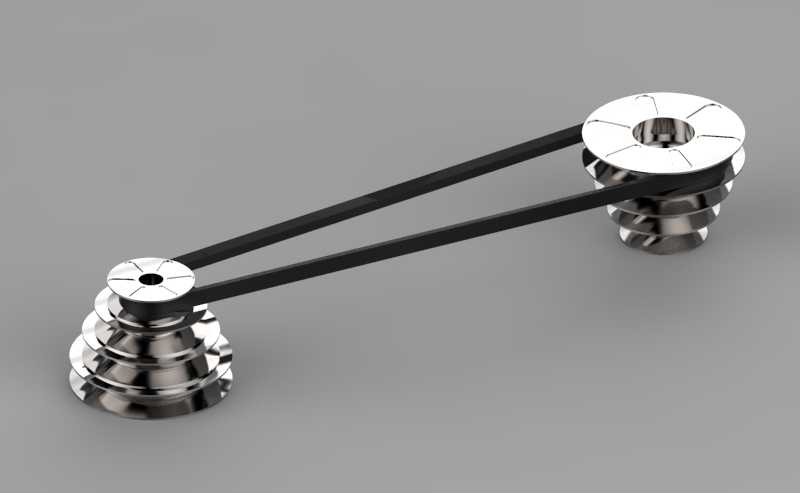

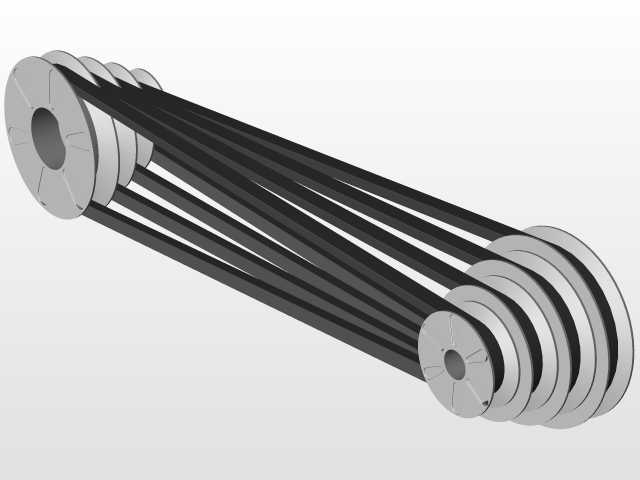

这套可调速塔轮皮带传动结构，主要应用于普通卧式车床、小型台式仪表车床以及部分轻型木工机械、台式钻床等需要多档转速输出的机加工设备中，是这类设备主轴变速系统里的核心机械传动部件，承担着动力传递与转速档位切换的关键作用。在实际的机加工作业场景中，不同材质的工件加工、不同工序的加工需求对主轴转速有着截然不同的要求：比如车削硬质金属工件时需要低转速大扭矩输出，精加工有色金属、非金属工件时则需要高转速保证加工表面光洁度，这套塔轮结构正是为了匹配这类多变的加工转速需求设计，无需复杂的齿轮变速箱体结构，就能实现多档位的转速切换，结构简单可靠，维护成本极低，非常适合中小型机加工设备的传动布局。从功能特性来看，这套传动结构由两组阶梯式塔轮与配套的传动皮带组成，两个塔轮分别安装在动力输入轴与动力输出轴上，每组塔轮都设置了多级不同直径的带轮槽，作业时只需将传动皮带调整至对应直径的带轮槽内，就能通过带轮的直径比变化改变传动比，进而实现输出轴的转速调整，搭配传动皮带的柔性传动特性，还能在设备启动、负载突变时起到缓冲吸振的作用，有效降低传动过程中的冲击与噪音，同时当设备出现过载情况时，皮带会在带轮上发生打滑，避免硬性传动导致的电机烧毁、传动轴扭断等故障，对设备核心动力部件起到过载保护作用。在设计思路上，这套结构优先兼顾了传动可靠性与操作便捷性，塔轮的各级带轮槽采用统一的槽型角度设计，保证皮带在任意档位都能与轮槽充分贴合，避免出现皮带跑偏、打滑过度的问题；两个塔轮的中心距按照皮带的标准长度范围设计，预留了合适的皮带张紧调整余量，既保证皮带安装时的张紧力处于合理区间，减少传动过程中的功率损耗，也方便后期皮带磨损后的更换与张紧度调整。塔轮的整体外形采用阶梯同轴结构，各级轮槽沿轴向依次排布，安装时只需保证两个塔轮的对应轮槽处于同一平面，就能避免皮带出现偏磨问题，安装边界上，塔轮的轴孔尺寸按照通用设备的标准输出轴径设计，搭配标准的平键连接结构就能完成与传动轴的固定，轴向通过轴端挡圈限位即可，不需要额外设计复杂的安装固定结构，整体轴向尺寸紧凑，不会占用过多的设备内部安装空间，非常适合布局空间有限的中小型机加工设备使用。
