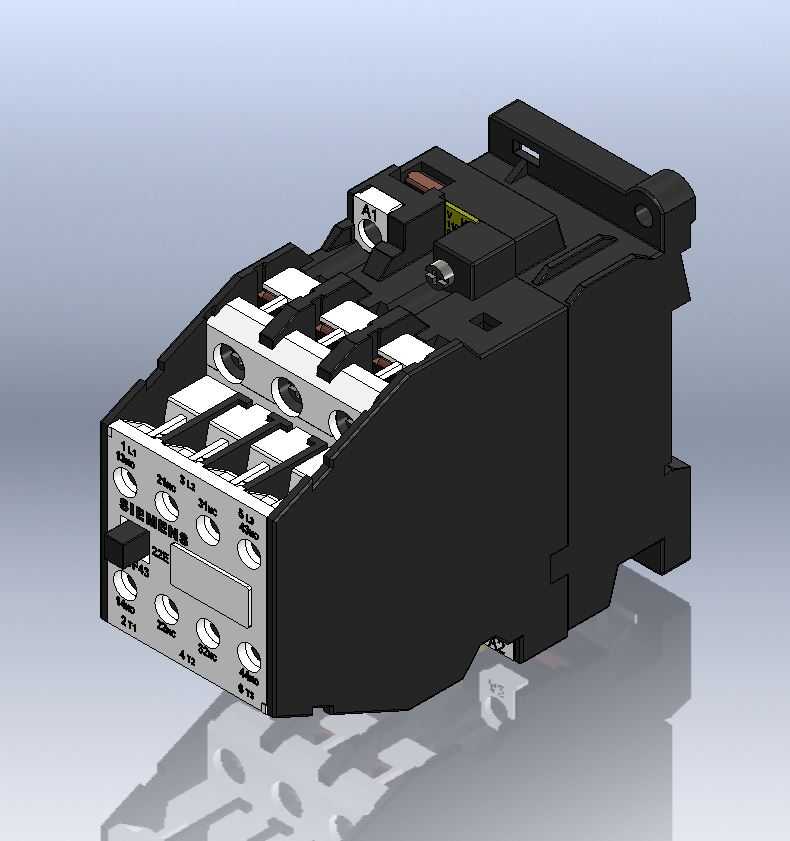

西门子22A交流接触器三维结构建模

这款西门子22A规格交流接触器，是低压工控回路中应用极广的通断执行元件，主要面向工业配电、机床控制、自动化产线、电机启停回路等场景，承担小电流控制大负载的核心作用，可频繁接通分断主回路，配合热继电器还能实现过载保护，是传统继电控制系统与现代自动化设备里不可或缺的基础电气部件。从实际用途来看，该款接触器额定工作电流22A，适配220V线圈控制电压，可直接控制小功率三相异步电机的启停，也可作为中间级扩展触点容量，驱动电磁阀、指示灯、小型加热器等负载，在机床电控柜、生产线控制箱、暖通控制回路、小型设备配电单元中都有大量应用，能够实现远程控制、逻辑联锁、负载切换等功能，相比手动开关具备更高的操作频率与远程操控能力，同时具备失压保护特性，在线圈失电时自动切断主回路，避免设备意外重启带来的安全风险。从产品功能特性来看，该接触器采用直动式双断点触头结构，主回路设置三对常开主触头，搭配多组辅助常开、常闭触点，可满足自锁、互锁、信号反馈等不同控制逻辑需求；触头部分采用银基合金材质，兼顾导电性能与抗电弧烧蚀能力，能够承受频繁启停带来的触头冲击，外壳采用高强度阻燃工程塑料，具备良好的绝缘性能与耐热特性，可在常规工业环境下长期稳定工作，线圈部分采用节能式结构设计，吸合后功耗更低，减少长期通电的发热问题。从设计思路来看，建模过程完全还原实物的装配逻辑，整体采用模块化布局，上部为触头系统与灭弧腔结构，中部为电磁驱动机构，下部为接线端子与安装基座，各部件的配合间隙完全参照实物公差设计，既还原了产品的外观细节，也保留了装配结构的合理性，接线端子的螺丝孔位、标识刻印都按照实物1:1还原，能够直观展示产品的接线方式与部件组成。从外形尺寸与安装边界来看，该接触器采用标准35mm导轨安装结构，基座底部的卡扣结构完全适配行业通用DIN导轨，安装时无需额外打孔，直接卡入导轨即可完成固定，整体外形紧凑规整，主回路接线端位于产品正面上下两侧，控制回路接线端位于正面下部，接线操作空间充足，相邻器件安装时预留有足够的散热间隙，整体安装尺寸完全匹配行业通用安装规范，可直接替换同规格其他品牌同等级接触器，无需改动柜体安装布局。
