五吨承载可移动门式起重吊架结构

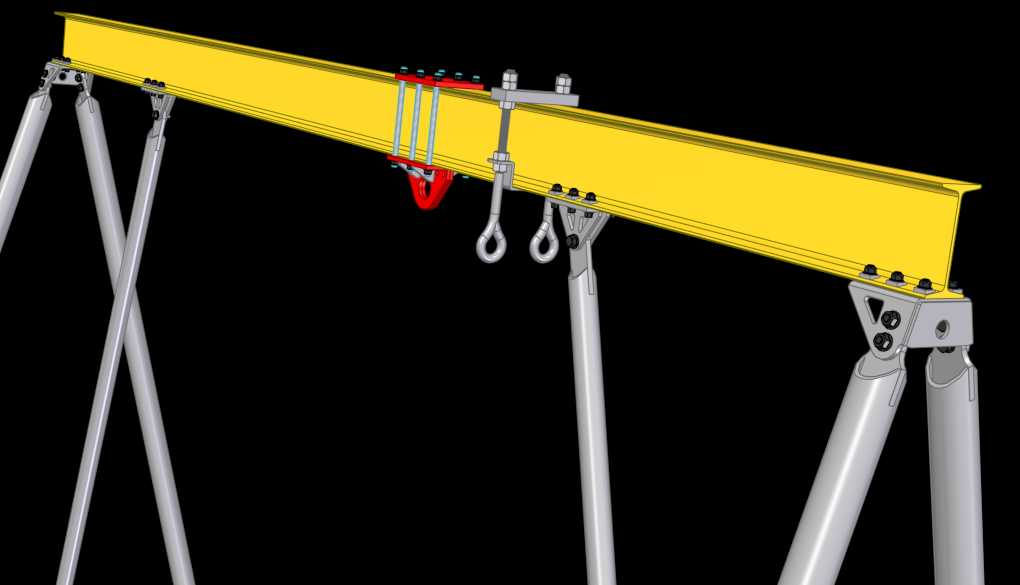

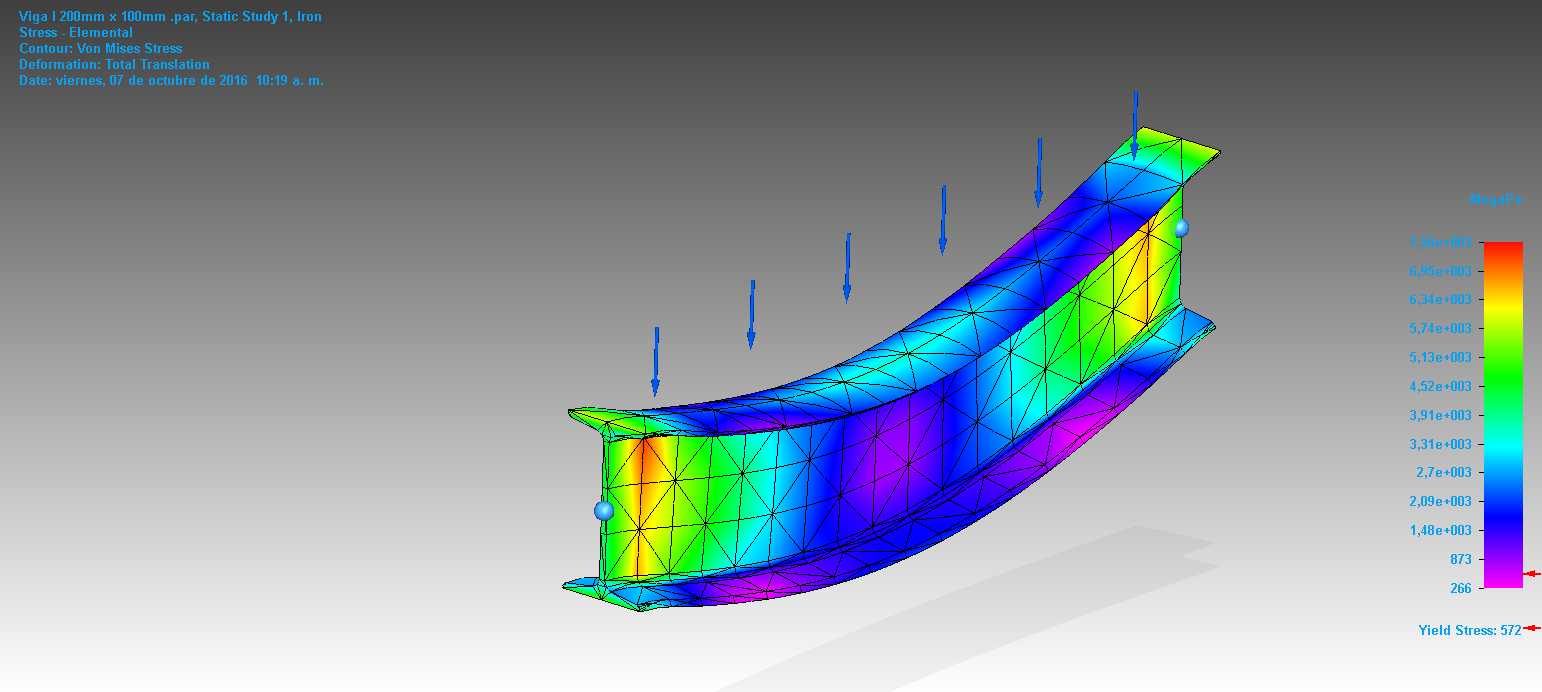

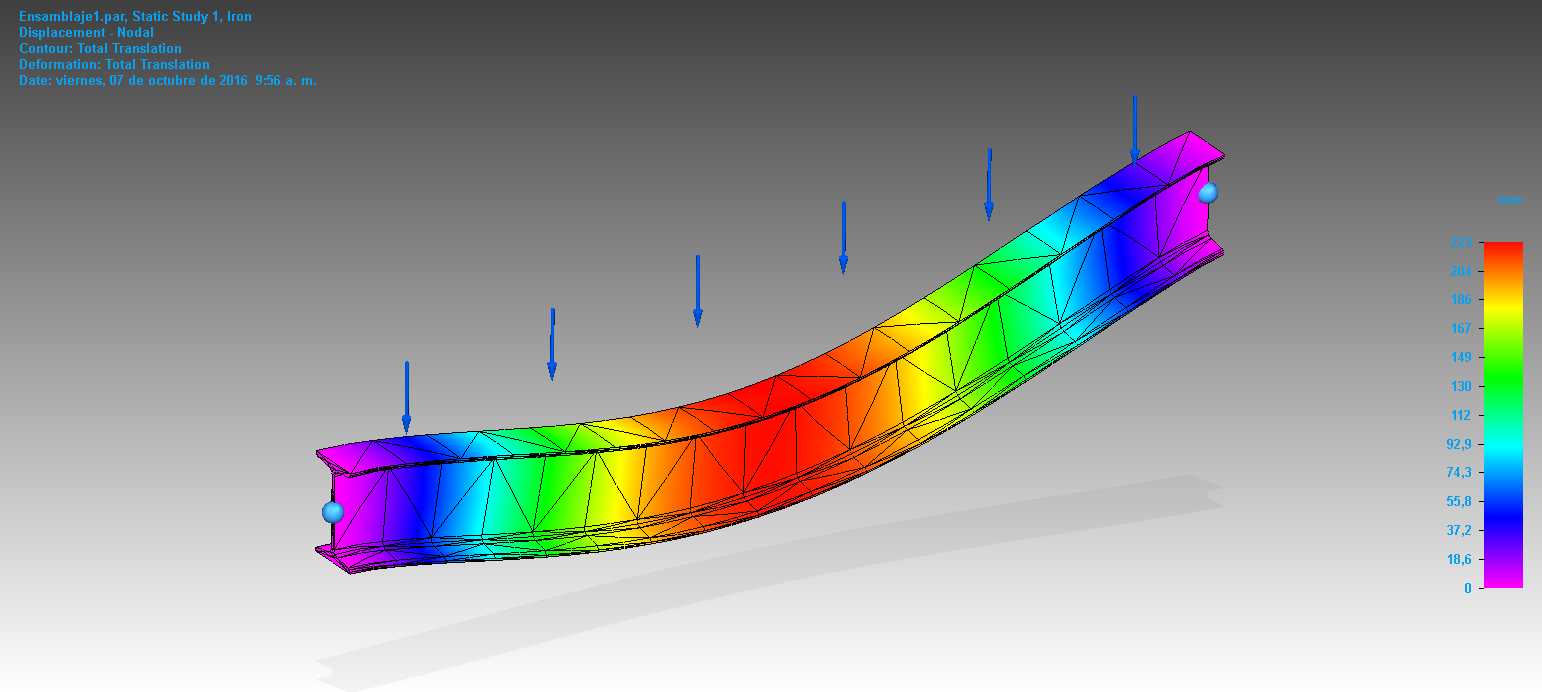

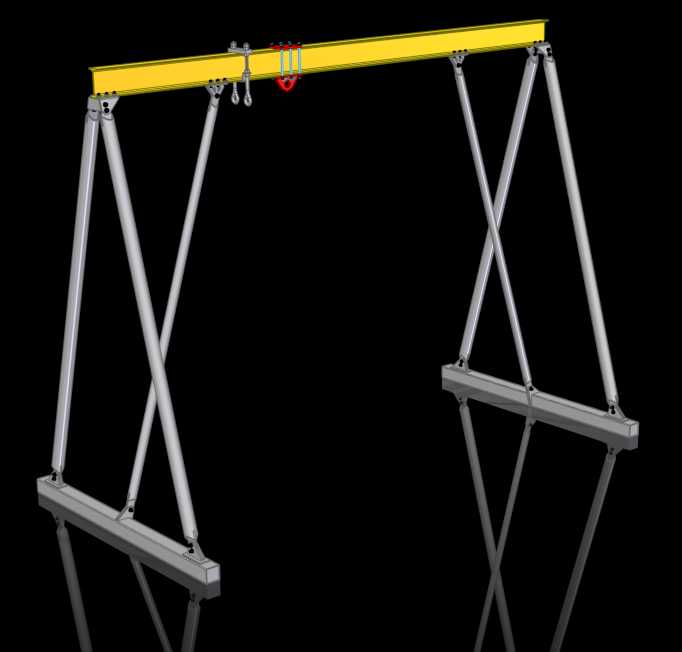

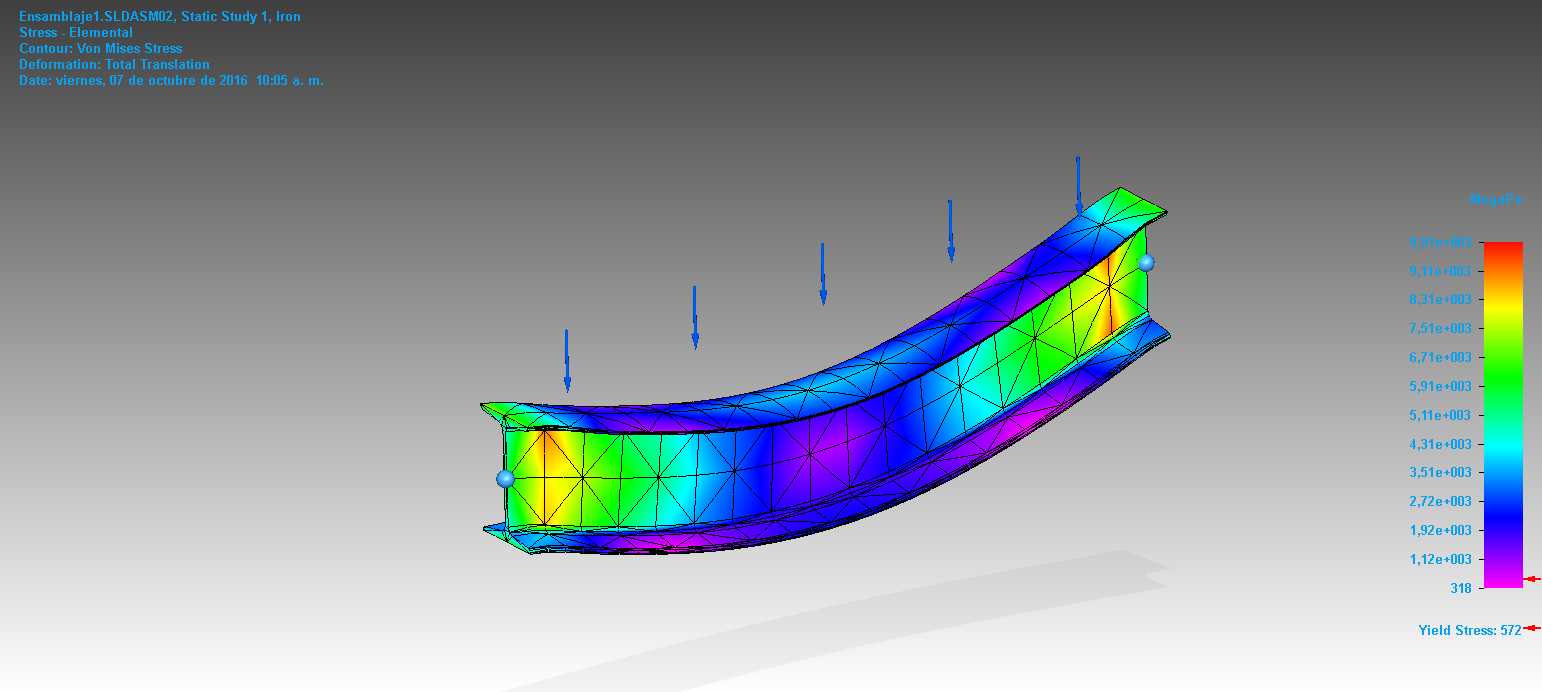

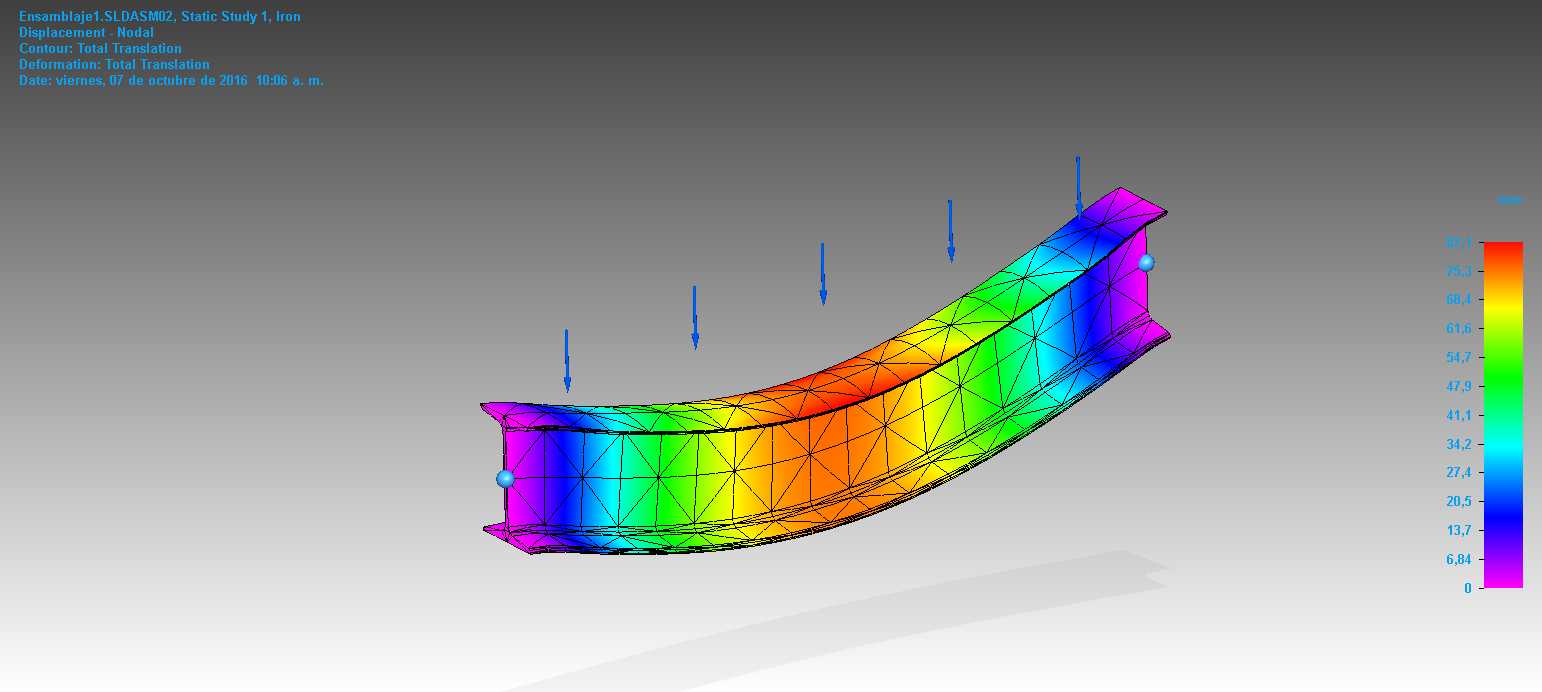

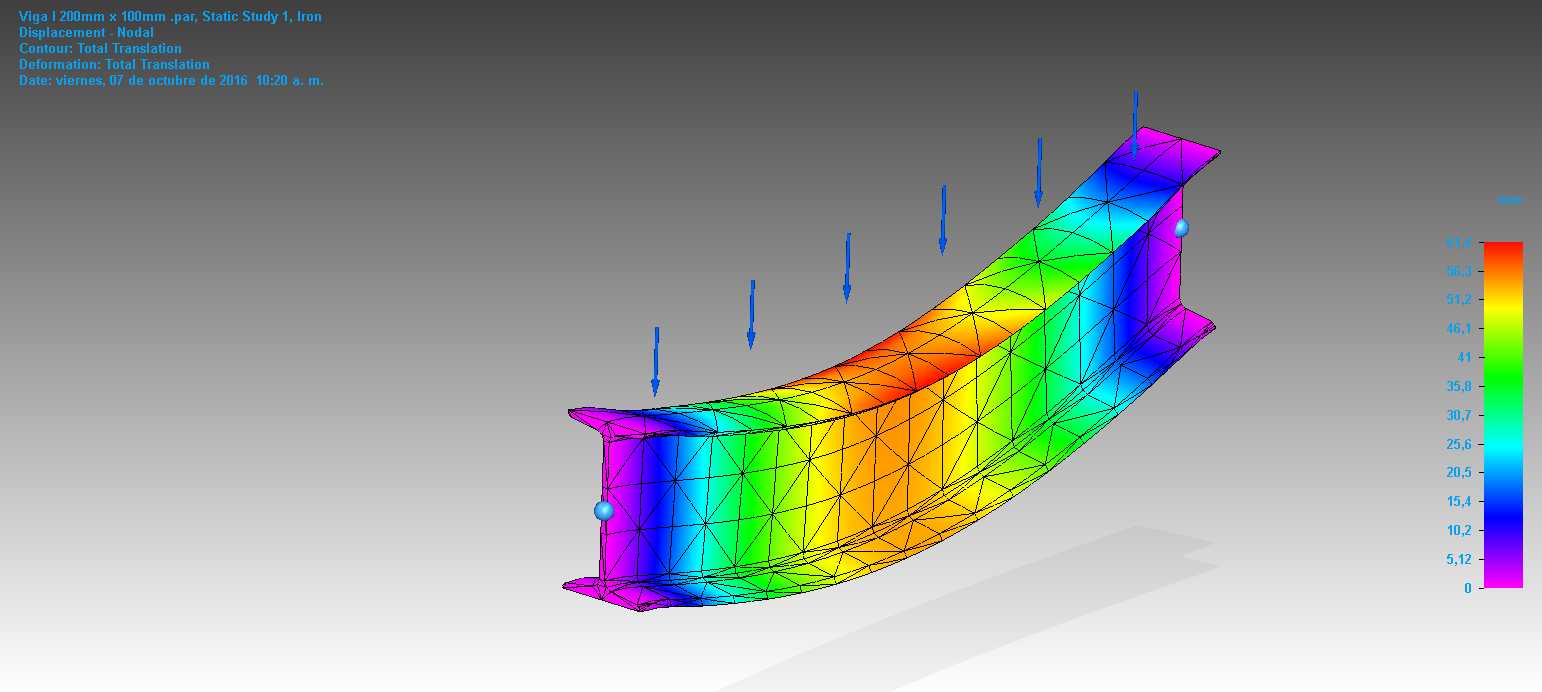

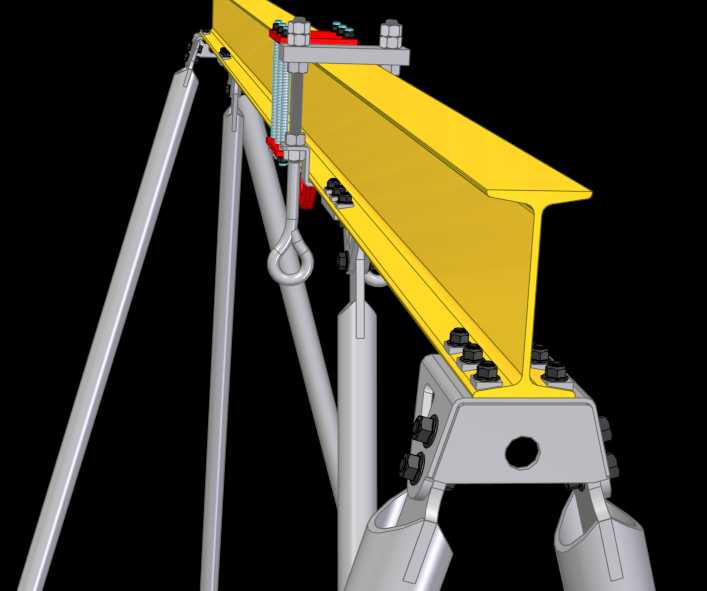

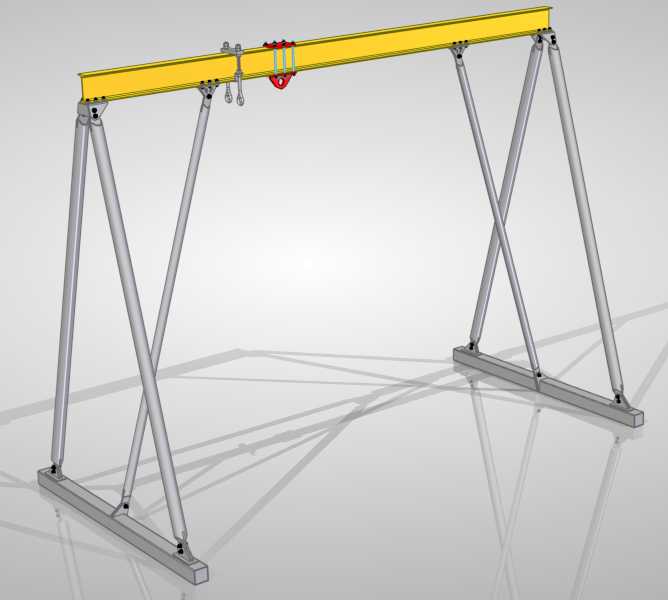

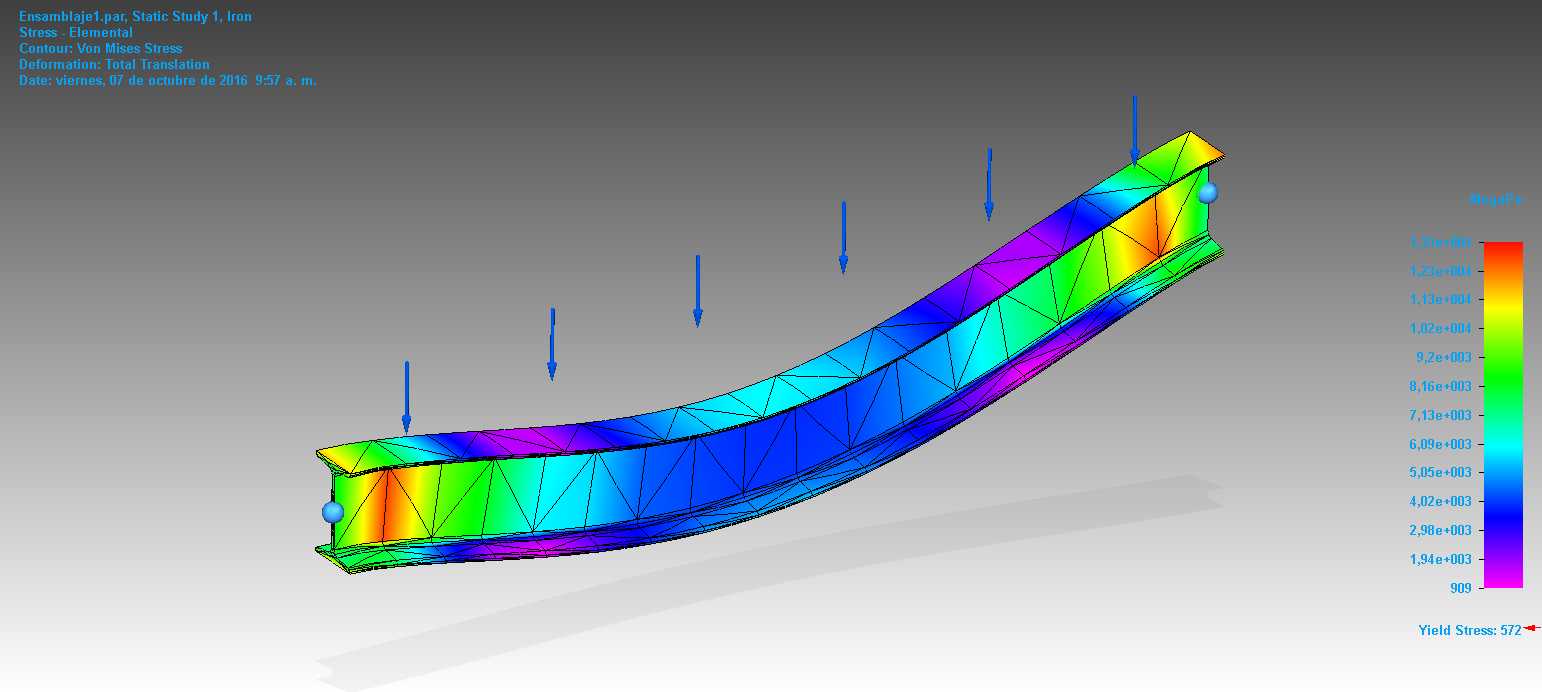

这款五吨承载的门式起重吊架，主要面向车间内重型工件转运、设备检修拆装、重型零部件工位间短距离吊装的作业场景，适配机械加工车间、设备维修工段、仓储重型物料周转区的日常起重需求，可弥补固定式天车覆盖范围不足、无法灵活转场作业的痛点，在无固定起重设施的临时作业区域也能快速搭建完成吊装作业。设备核心用途是完成额定五吨范围内的重型工件垂直起吊与短距离水平移位，可配合手拉葫芦、电动葫芦等吊具使用，满足模具吊装、重型机加工件上下料、设备部件拆装移位等多种作业需求，相比固定式起重设施，无需预埋轨道与固定基础，转场调整灵活，可根据作业点位快速调整架设位置，适配多工位零散吊装的作业需求。从功能特性来看，该吊架采用模块化拼装结构，主体支撑腿采用高强度型材焊接成型，搭配斜向支撑拉杆形成稳定的三角受力结构，可有效分散起吊时的竖向载荷与侧向倾覆力矩，保障重载作业下的结构稳定性；主梁采用标准工字钢作为承载梁，工字钢的截面特性可在控制自重的前提下提供足够的抗弯承载能力，适配五吨额定载荷下的受力需求。吊点滑车组件可沿工字钢下翼缘灵活滑动，可根据工件起吊重心调整吊点位置，避免起吊过程中工件偏载倾斜；主梁与支腿的连接部位采用高强度螺栓组锁紧固定，连接座设置多组螺栓孔位，可根据作业需求微调主梁架设高度，适配不同起吊高度的作业场景，支腿底部设置支撑脚垫，可增大与地面的接触面积，降低地面压强，避免重载作业时支腿下陷，同时可适配略有不平整的车间地面，保障架设后的整体水平度。设计思路上，整体围绕重载稳定、拆装便捷、灵活适配的核心需求展开，所有连接节点均采用标准化紧固件连接，无需焊接即可完成整体组装，拆解后可分体转运，方便在不同作业区域之间转移；结构受力经过严谨的力学校核，主梁的抗弯强度、支腿的压杆稳定性、连接节点的抗剪强度均匹配五吨额定载荷的安全系数要求，在保障承载能力的前提下尽可能优化结构自重，降低组装与转场的劳动强度。从安装边界来看，该吊架架设时需预留足够的水平操作空间，支腿展开后两侧需预留不小于半米的操作与安全距离，主梁架设高度可根据作业需求在适配范围内调整，安装时需保障四个支腿处于同一水平面，支撑脚垫完全贴合地面，斜向支撑拉杆锁紧到位，避免起吊过程中出现结构晃动；吊点滑车沿主梁移动时需控制在主梁有效承载行程范围内，禁止超出行程起吊，同时起吊作业时需保障载荷垂直作用于主梁下方，禁止斜拉歪吊，避免产生额外侧向载荷影响结构稳定性。整体结构紧凑实用，没有冗余的设计部件，所有结构件均服务于重载起重的核心功能，可在多种无固定起重设施的场景下提供可靠的重载吊装能力，是车间现场重型作业的实用型起重工装。
