家用自吸式电动喷射供水泵结构设计

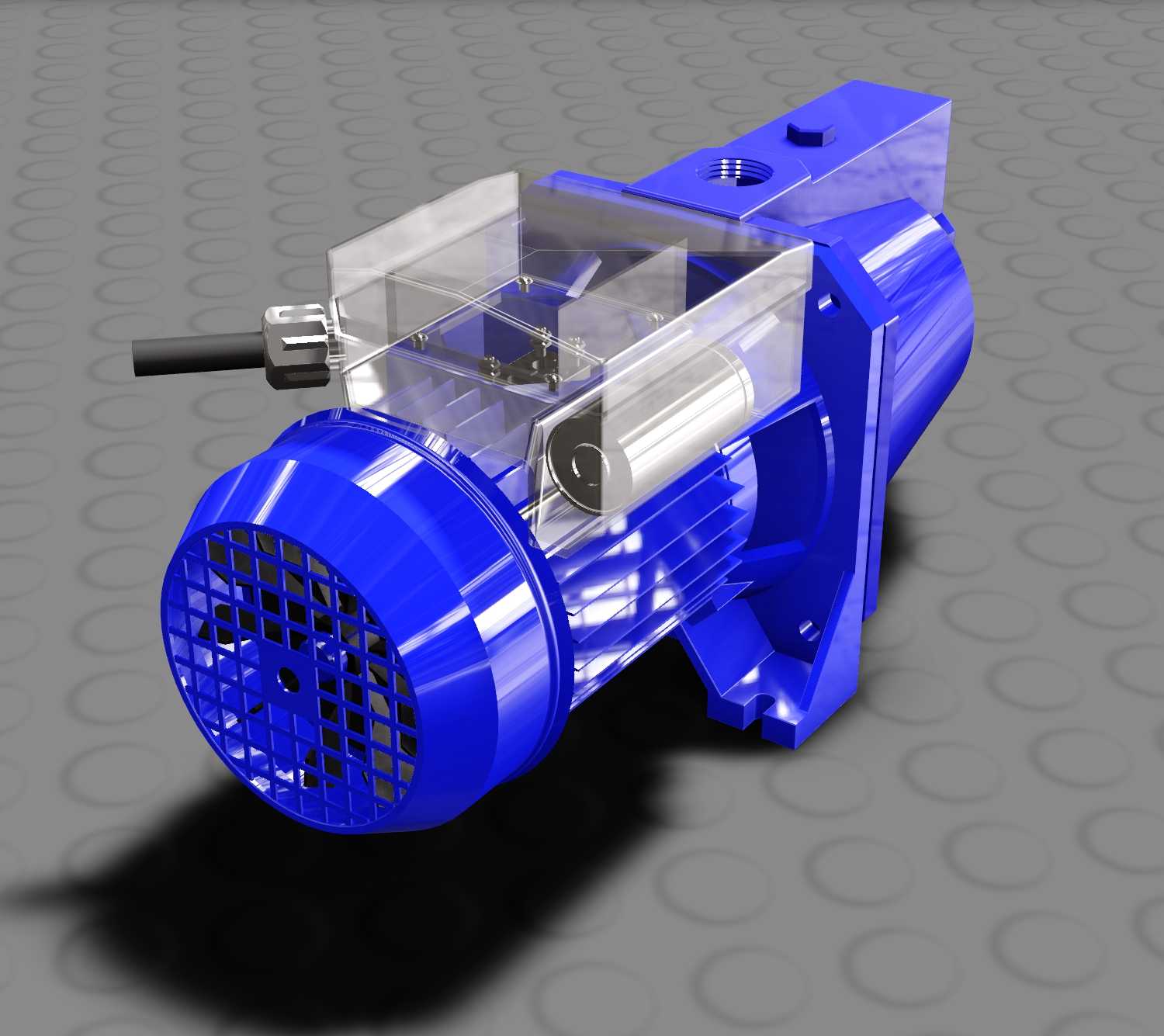

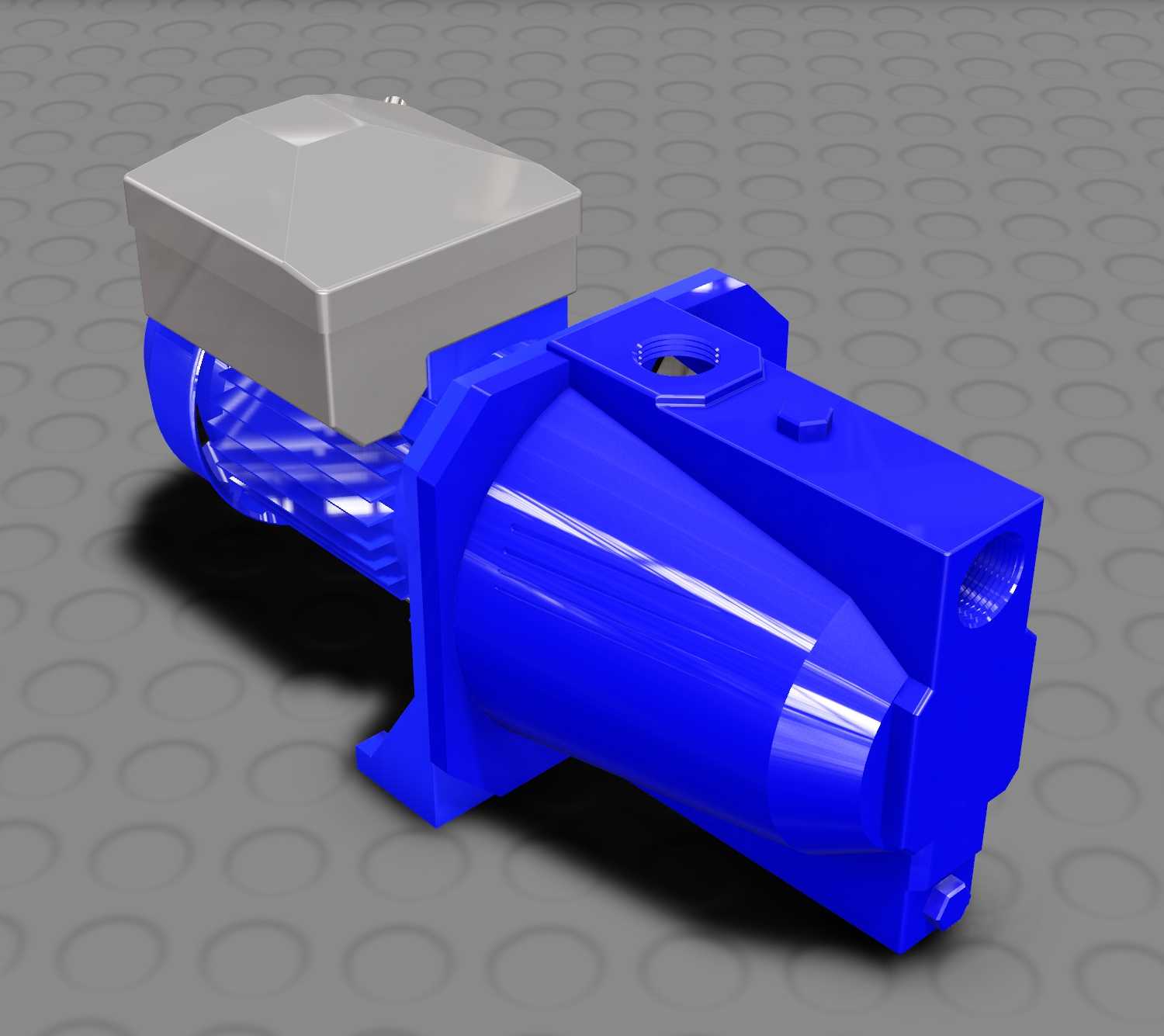

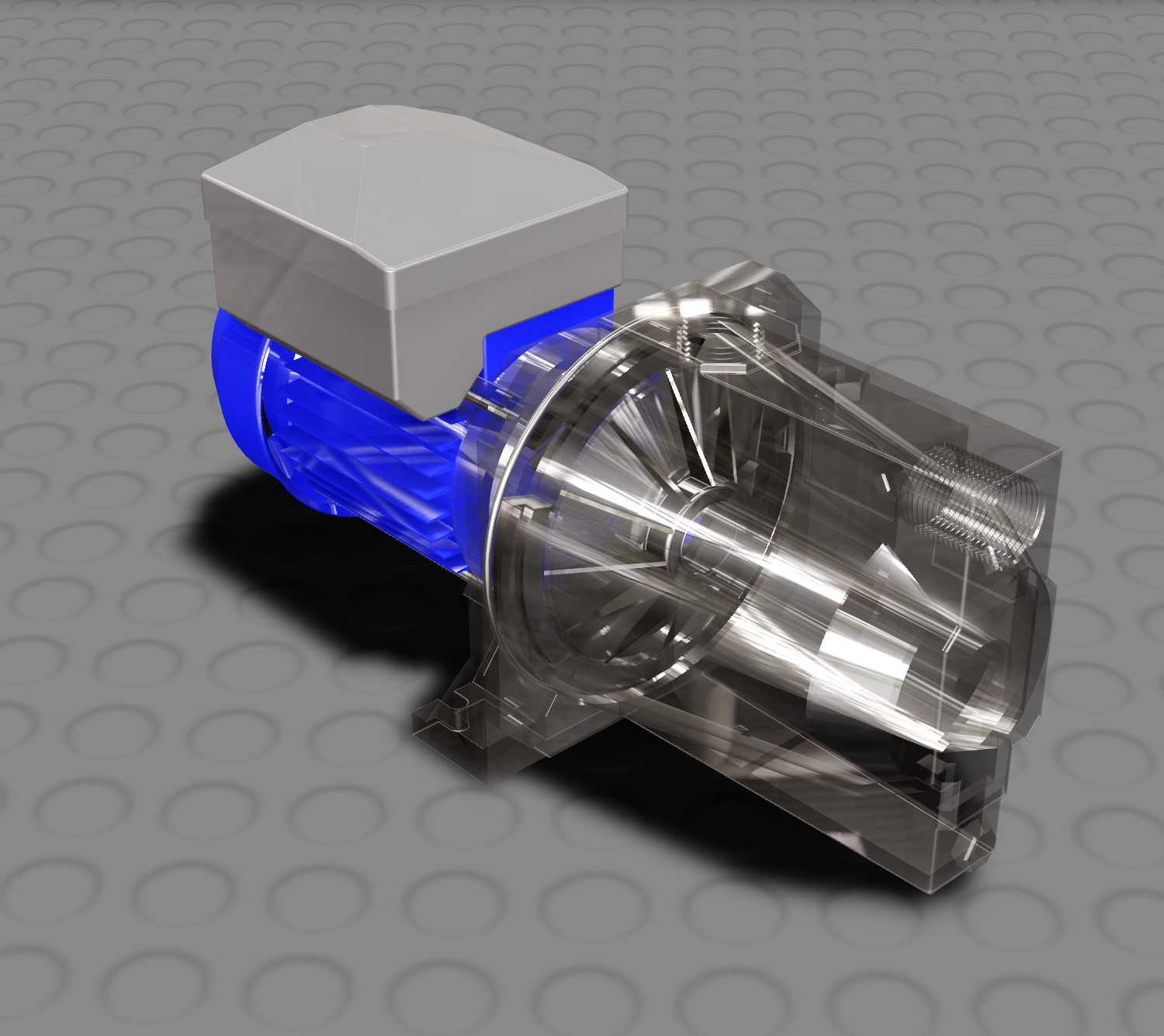

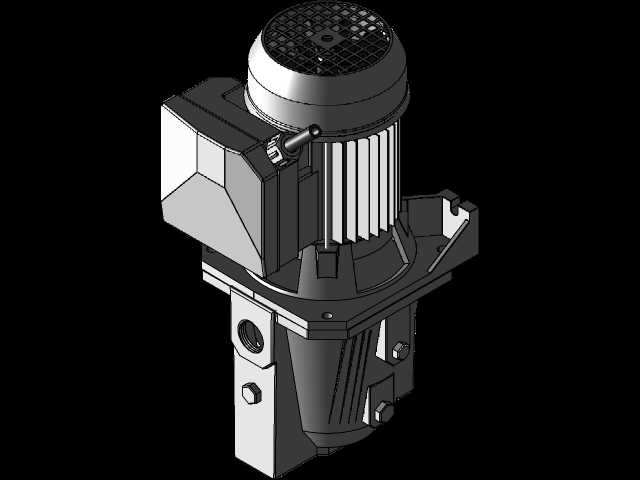

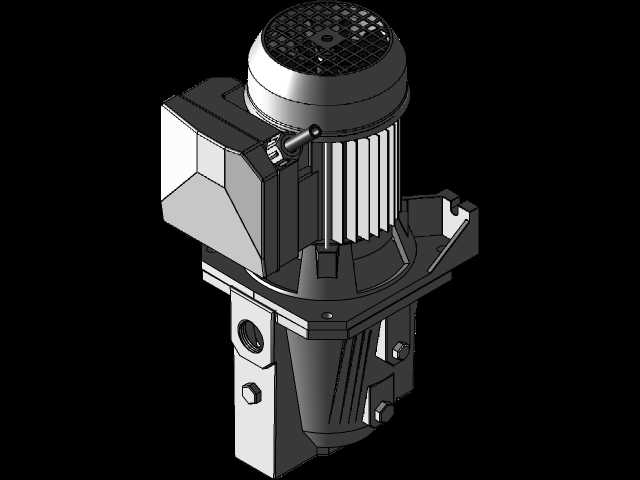

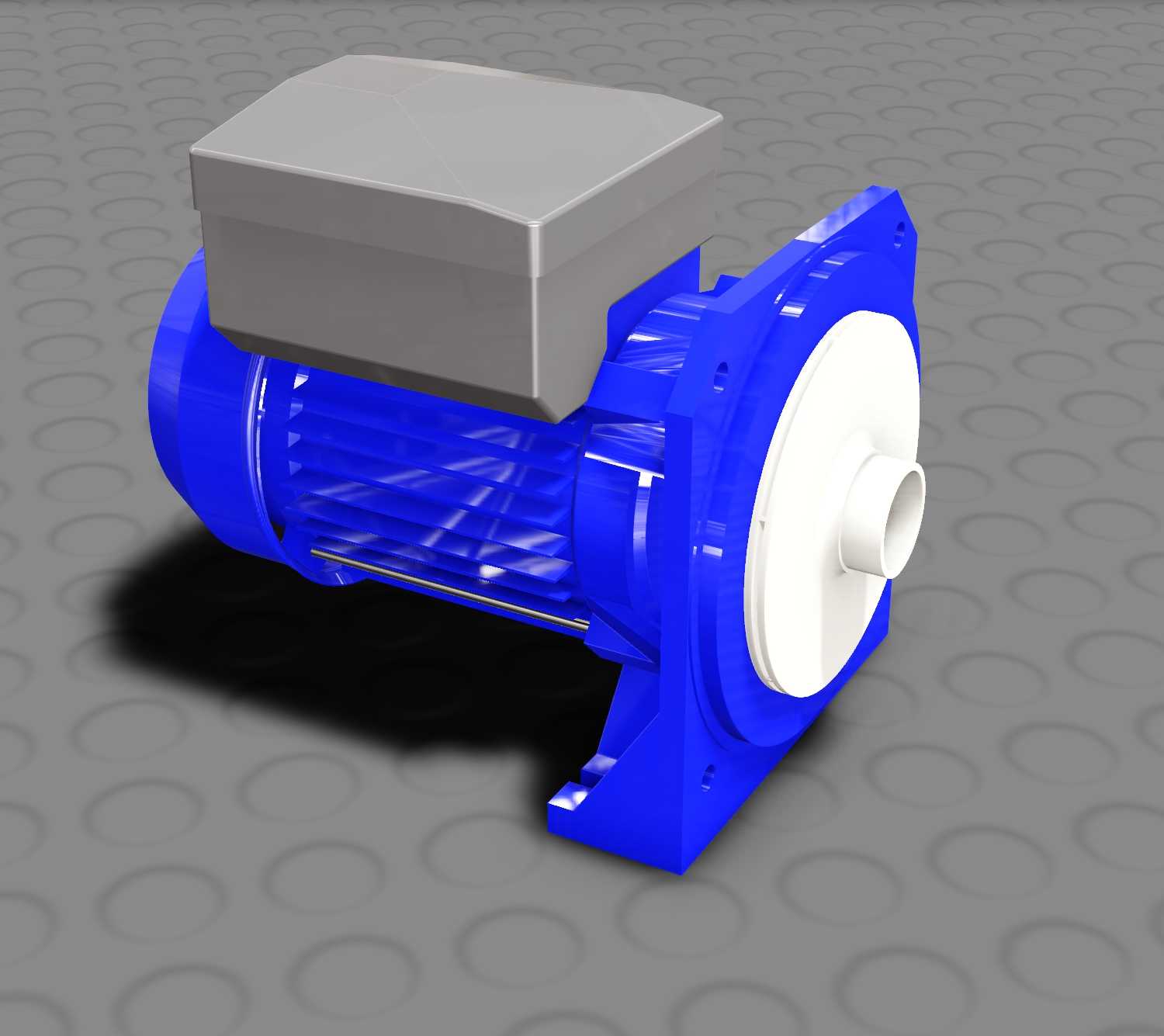

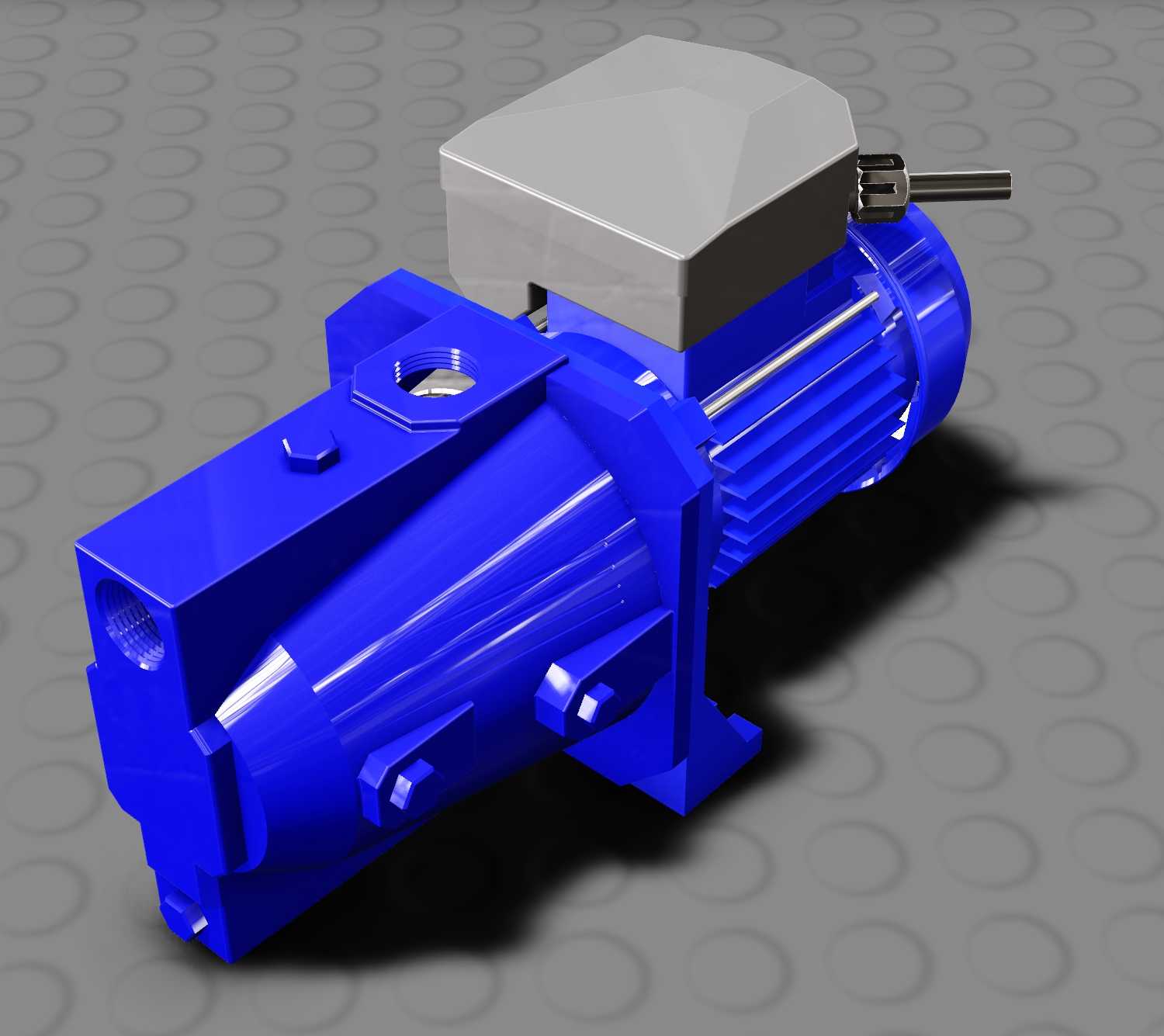

这款电动喷射泵主要面向民用给排水、小型生产供水场景设计，可覆盖家庭自来水增压、独栋住宅井水上水、小型经营性场所供水、庭院灌溉取水等日常使用需求，能够在无前置引水的工况下完成自吸作业，适配低水位水源的取水作业，解决普通离心泵需要提前灌泵、低吸程场景无法正常取水的使用痛点。设备整体采用驱动端与泵体端同轴直联的结构布局，驱动段采用封闭式风冷电机结构，顶部设置独立的接线防护腔体，可隔绝接线部位与外界水汽、粉尘接触，提升户外安装使用的电气安全性能，电机外壳设置轴向排布的散热筋结构，可在设备连续运行过程中增大散热面积，带走绕组产生的热量，避免长时间运行出现过热故障。泵体端采用喷射泵专用的流道结构设计，内置射流喷嘴与扩散室结构，运行时通过高速射流形成的负压腔完成自吸过程，相比普通离心泵具备更高的吸程上限，可满足垂直吸程8米左右的取水需求，泵体进出口采用标准管螺纹接口设计，可直接对接民用给水管道，无需额外定制转接配件，降低现场安装的适配成本。设备底部设置一体化铸造的安装脚座，脚座上预留对称的安装固定孔位，可直接通过膨胀螺栓固定在水泥基础或者设备支架上，安装时需保证泵轴处于水平状态，进出口管路需设置独立支撑，避免管路重量直接作用在泵体接口上造成壳体开裂。整体外形采用紧凑化设计，电机与泵体衔接部位设置机械密封结构，可有效防止输送介质沿轴端渗漏，泵体顶部设置注水螺塞，首次使用时可通过该孔位加注少量引水完成初始排气，底部设置放水螺塞，冬季低温环境下停用时可排空泵腔内存水，避免冻裂泵壳。在结构设计过程中，充分考虑民用场景的维护便捷性，泵体端盖采用螺栓连接结构，无需拆解电机即可完成叶轮、射流组件的检查与更换，日常维护仅需定期检查机械密封磨损情况、清理进水口滤网即可，无需复杂的专业维护操作，适配非专业用户的日常使用需求。设备的安装边界充分考虑小型安装空间的适配需求，整体长度控制在适配民用设备间、户外墙角安装的尺寸范围内，接线腔预留足够的线缆弯折空间，方便现场接线操作，进出口方向采用水平同轴布局，可直接对接直线排布的给水管道，减少管路弯头的使用，降低管路沿程阻力损失，提升整体输水效率。
