微型锂电池充电模块带MicroUSB接口结构设计

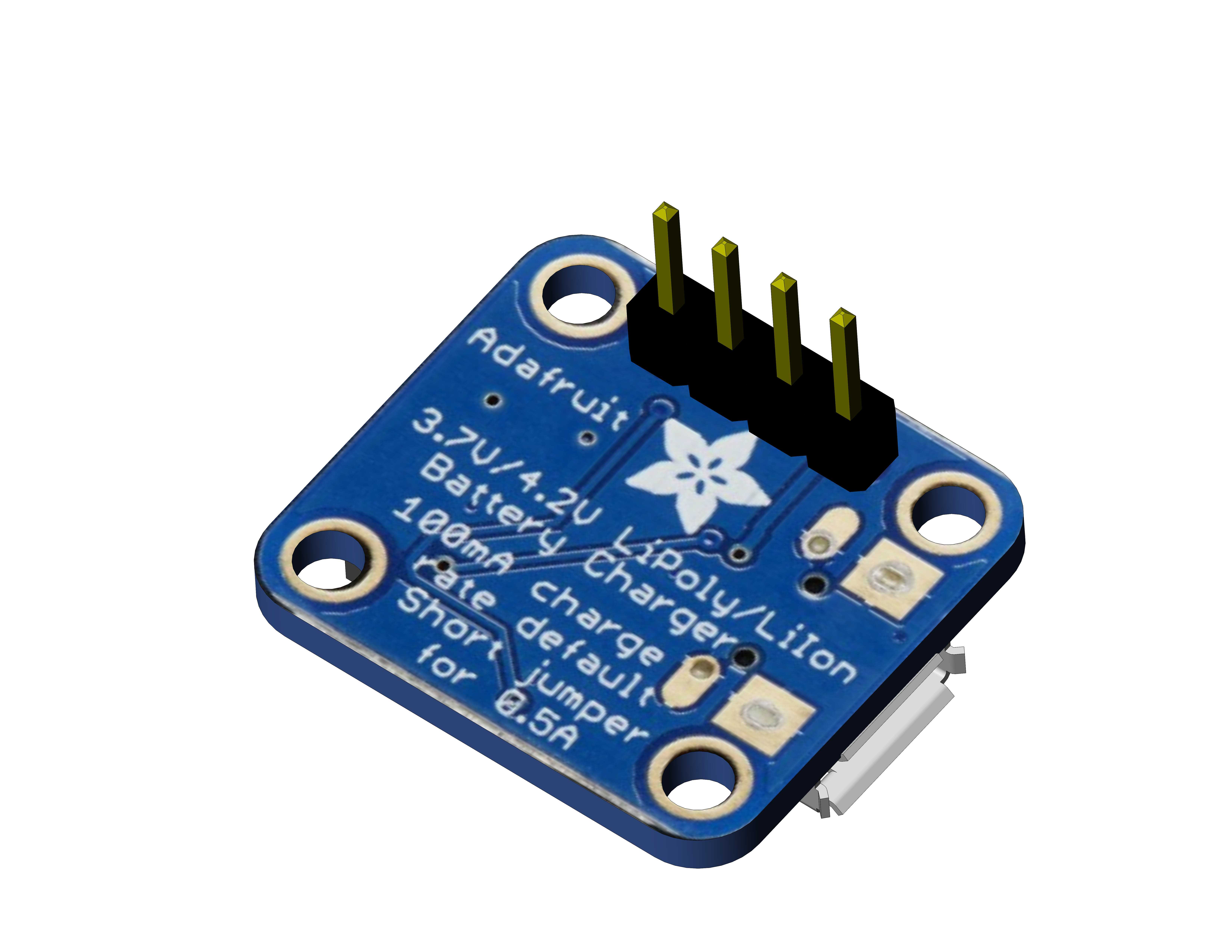

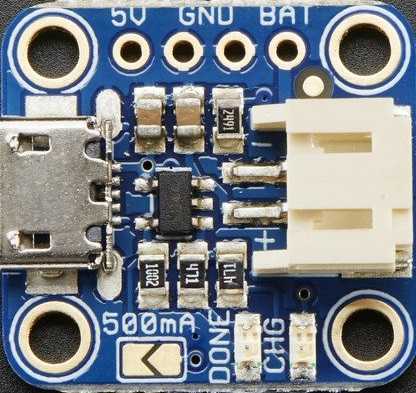

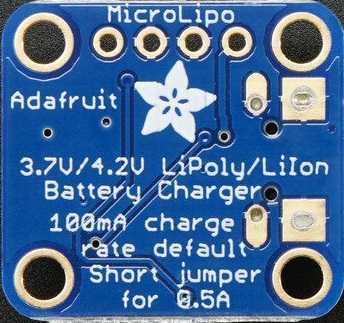

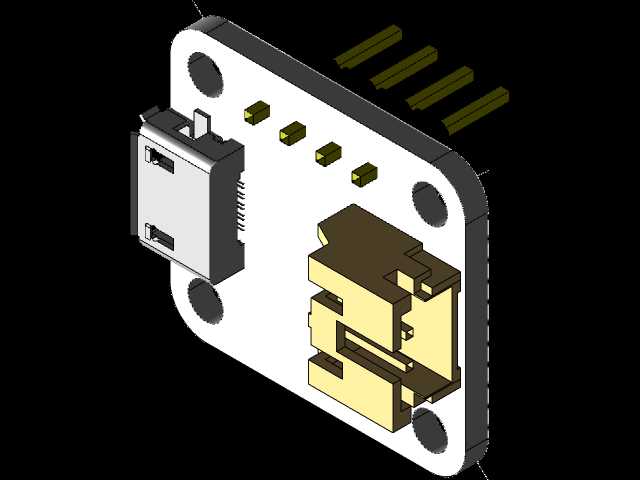

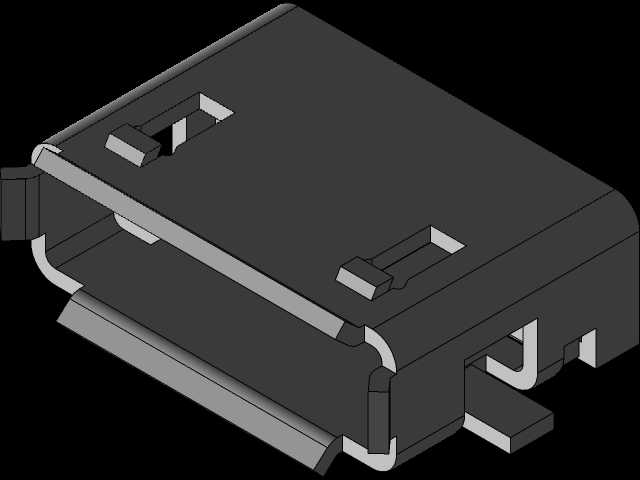

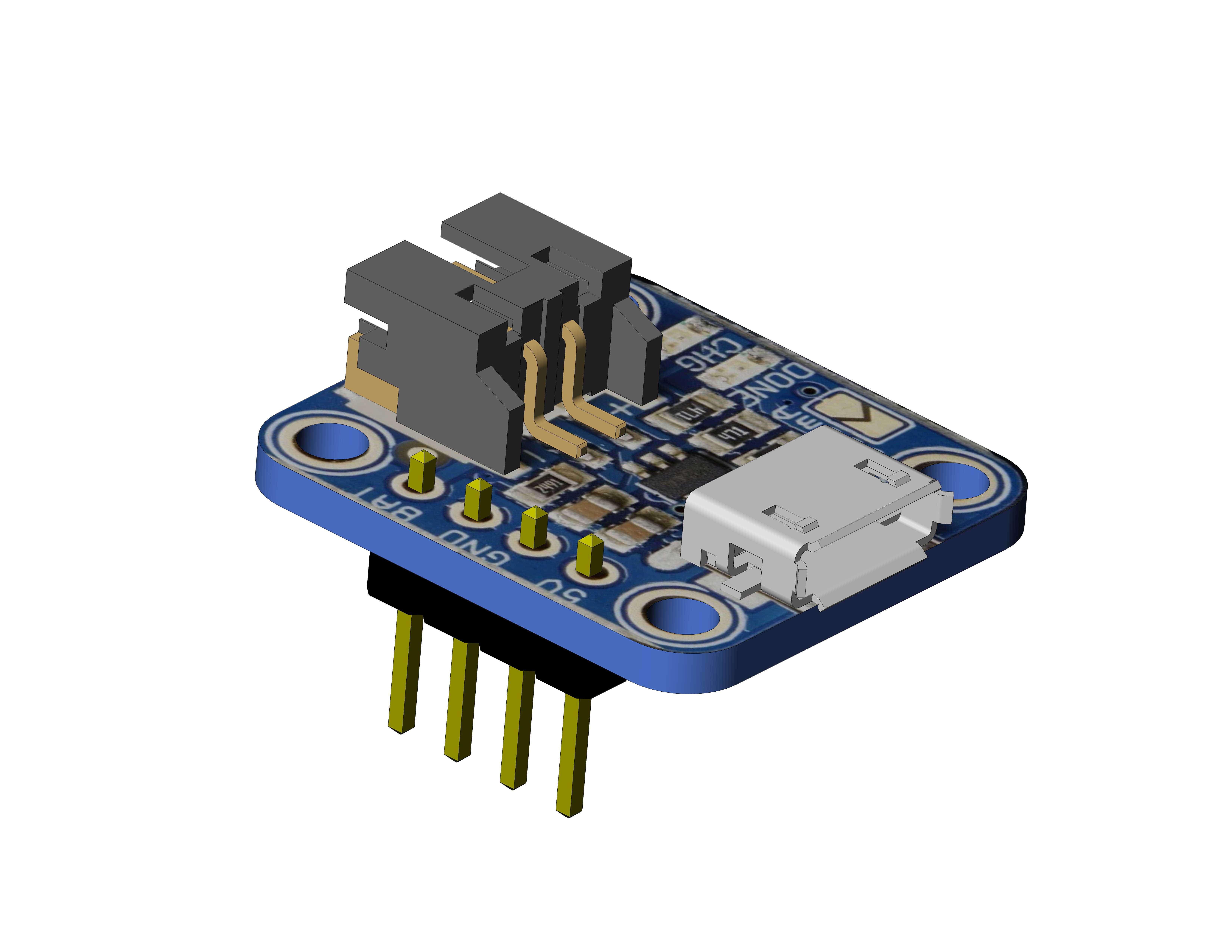

这款微型锂电池充电模块是面向小型便携电子设备、嵌入式DIY项目、微型智能硬件开发场景打造的供电配套组件，核心用途是为单节3.7V锂聚合物或锂离子电池提供安全稳定的充电管理，解决小型化电子装置的供电补能痛点，可广泛应用在可穿戴设备原型、迷你传感器节点、小型桌面创意摆件、便携检测小工具等对安装空间有严苛要求的产品中。从功能特性来看，模块集成了完整的三段式充电逻辑，首先会对接入的亏电电池进行预充处理，避免大电流直接馈入损伤电芯，待电池电压回升到阈值后自动切换为恒流快充阶段提升补能效率，当电池电压接近满电值时转为恒压涓流充电，确保电池电量充至饱满状态同时避免过充风险；模块默认充电电流设置为100mA，适配小容量微型锂电池的充电需求，使用者也可通过调整板载的配置电阻将充电电流修改至500mA档位，兼容更大容量的单节锂电池使用；板载两颗状态指示LED，红色灯点亮代表处于充电进程中，绿色灯点亮代表电池已充满可正常使用，无需额外外接检测电路就能直观掌握充电状态。在设计思路上，整体采用紧凑化的布局逻辑，将MicroUSB输入接口、JST电池插座、排针引出接口、充电管理芯片、状态指示灯等元器件在极小的PCB板面上做有序排布，输入接口布置在板边一侧方便外接通用MicroUSB线缆取电，电池插座布置在板面另一侧方便直接对接锂电池插头，排针引脚从板端伸出可直接插装在面包板或用户主板上，最大限度压缩无效空间，同时在PCB四角设计了圆形安装固定孔，方便通过螺丝将模块固定在设备壳体或安装基座上。从外形尺寸与安装边界来看，模块整体为薄型圆角矩形结构，板厚控制在常规PCB厚度范围，板上最高元器件为MicroUSB接口与JST插座，整体凸起高度较低，不会占用过多垂直安装空间；四角安装孔的孔位间距经过标准化设计，适配小型电子设备的通用安装孔距，排针引脚的间距采用标准2.54mm排距，兼容通用面包板、杜邦线的连接需求，用户在做结构设计时，只需预留出略大于模块板面的平面安装空间，同时在MicroUSB接口对应位置预留线缆插拔开口、在JST插座对应位置预留电池线走线空间即可完成装配，无需额外设计复杂的固定结构，能有效降低配套产品的结构设计难度，缩短小型电子项目的开发周期。
