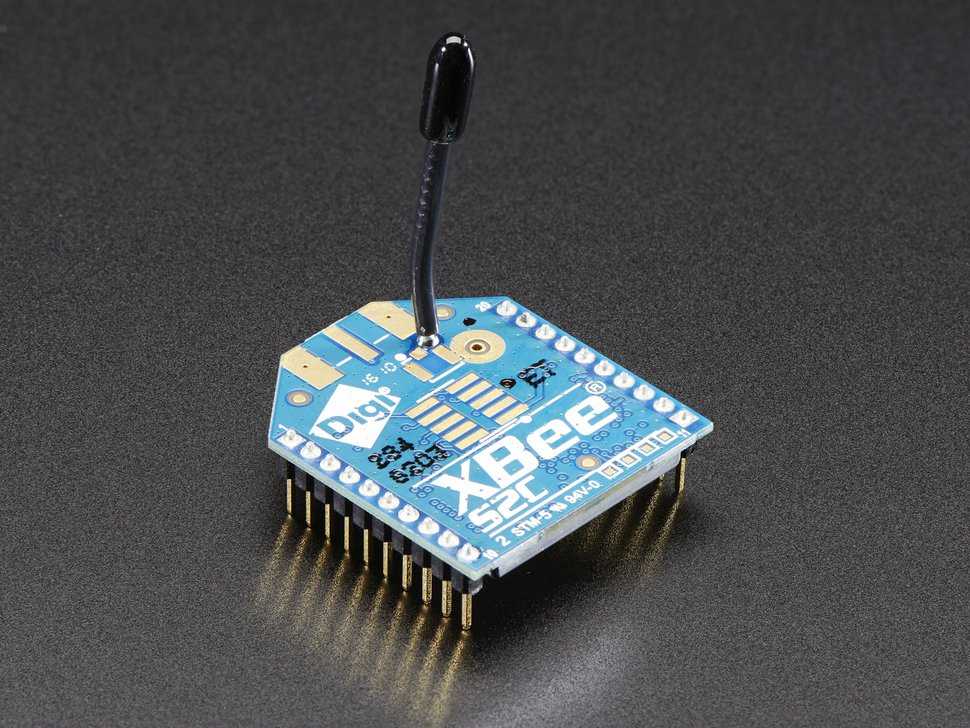

带线天线ZB系列S2C型XBee通讯模块

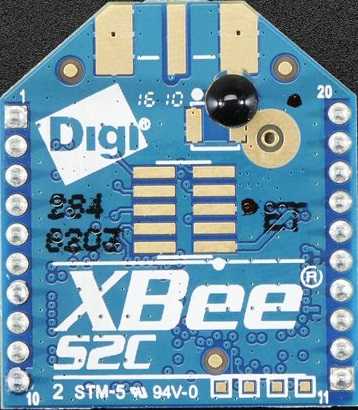

这款XBee通讯模块是面向短距离无线组网场景打造的嵌入式通讯组件，目前广泛应用在工业传感网络搭建、小型智能设备互联、物联网终端数据传输、创客开源硬件开发等场景中，能够为不同设备间提供稳定的低功耗无线数据传输通道，解决有线布线受限场景下的设备通讯需求。在实际使用过程中，该模块承担着设备间数据收发、协议转换、信号中继的核心作用，可支持点对点通讯、点对多点组网等多种拓扑结构，能够适配各类嵌入式主控板的通讯接口，无需复杂的外围电路即可快速接入现有硬件系统，大幅降低无线通讯功能的开发门槛。从功能特性来看，这款S2C规格的模块集成了板载线天线，无需额外外接天线组件即可完成信号收发，模块边缘排布的直插排针引脚兼顾了焊接固定与电气连接的双重作用，既可以直接焊接在主控电路板上完成永久固定，也可以搭配对应规格的排座实现插拔式安装，方便后期维护更换。模块表面的丝印标识清晰标注了引脚定义与产品规格，在生产装配过程中能够有效避免引脚接反的问题，降低生产装配的出错概率。在设计思路上，这款模块采用了紧凑型的多边形切角外形设计，在保证内部射频电路、电源管理电路、信号处理电路排布空间充足的前提下，尽可能压缩了模块的整体占用面积，切角设计还能起到安装防呆的作用，避免模块在插座上反向插接造成电路损坏。排针引脚采用统一的间距标准，完全符合行业通用的2.54mm排针间距规范，能够适配市面上绝大多数通用排座与原型板开孔尺寸，无需为其单独设计特殊的安装固定结构。从安装边界来看，模块整体厚度控制在较低范围内，排针伸出长度经过精准核算，焊接在标准厚度PCB板上后不会在板背面留出过长的引脚，不会与板背面的其他元器件产生空间干涉；板载天线区域在设计时预留了足够的净空范围，安装时只要保证天线区域不被金属材质遮挡，即可保证信号传输的稳定性，不会因为周边金属构件的电磁屏蔽影响通讯距离与信号质量。模块的边角做了钝化处理，在手工装配过程中不会划伤操作人员，也不会刮蹭周边的线材与其他元器件，整体设计充分兼顾了生产装配的便利性与实际使用的可靠性。
