复古Z5600M辉光数码管结构还原设计

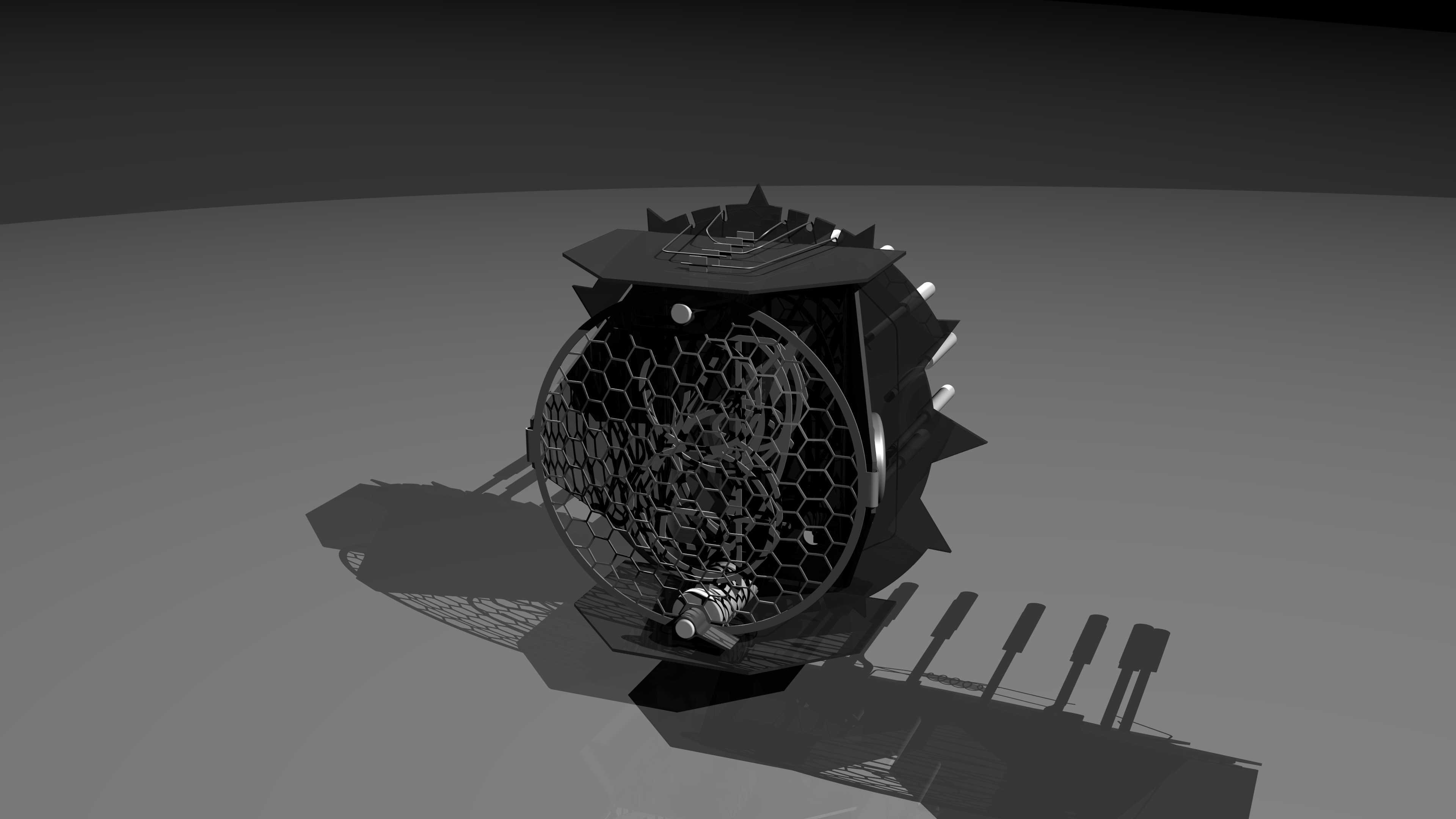

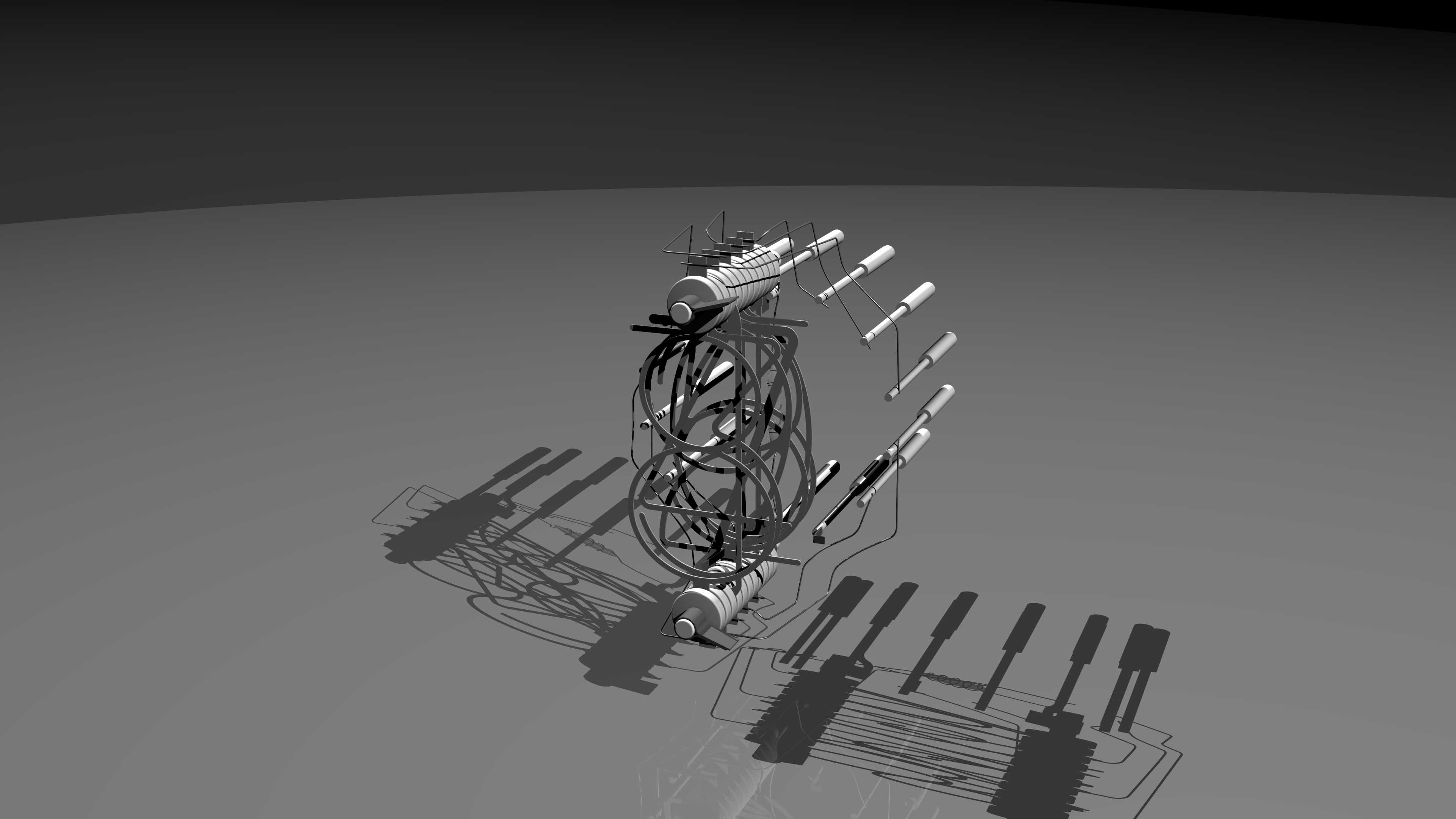

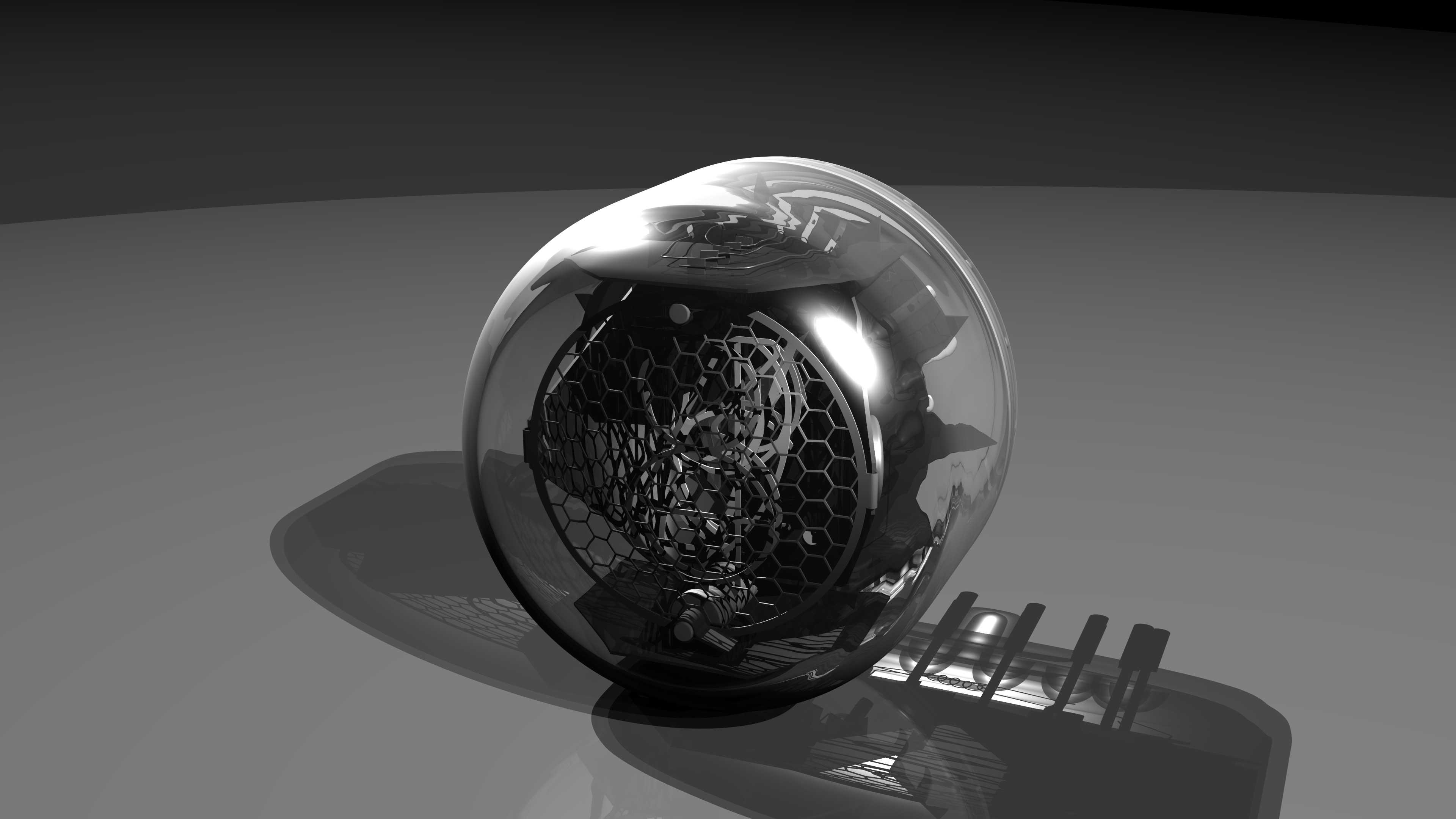

本次还原设计的Z5600M数码管，是早期电子显示领域的经典真空显示器件，这类器件曾广泛应用于上世纪中后期的工业计数仪表、实验室测试设备、老式数控装置的数值显示场景，在数字显示技术发展历程中占据特殊位置，如今也常被复古电子爱好者用于时钟、创意显示装置的DIY制作，兼具实用显示功能与复古工业美学价值。该数码管属于冷阴极辉光放电显示器件，核心功能是通过内部不同字形阴极的辉光放电效应，在透明玻壳内呈现清晰的阿拉伯数字字形，相比后期的LED数码管，其发出的暖橙色辉光带有独特的复古质感，显示字形带有自然的光晕效果，在低照度环境下辨识度极高，且单个器件即可完成0-9的数字显示，无需额外的段码拼接驱动逻辑。设计过程中以实物测绘数据为核心依据，首先还原了外层球形玻壳的曲面轮廓，玻壳采用等壁厚设计保证结构均匀性，边缘做圆滑过渡处理避免应力集中，同时兼顾透光率与结构强度；内部结构完整复刻了蜂窝状阳极栅网、分层布置的字形阴极组件、引脚支撑结构以及内部屏蔽构件，各阴极引脚的排布位置严格对应实物接线定义，确保后续装配时可直接匹配标准驱动电路。安装边界方面，该数码管底部采用多引脚直插式结构，引脚间距符合早期电子管的通用安装标准，可适配对应的PCB安装孔位或管座，整体球形玻壳的外径尺寸控制在适配常规复古电子装置的安装空间范围内，底部引脚伸出长度满足焊接固定与管座插接的双重需求，玻壳底部与安装面预留足够的安全间隙，避免安装时挤压玻壳造成破损。内部构件的排布充分考虑辉光放电的空间需求，各阴极之间保持合理的绝缘间距，阳极栅网的网格尺寸经过优化，既保证辉光产生的离子可顺利通过形成清晰显示，又能对内部阴极构件形成有效防护，避免运输或使用过程中内部结构移位变形。整体结构设计完全还原实物的装配逻辑，所有构件的配合公差控制在合理范围内，既满足3D打印或机加工制作的工艺要求，也可用于复古电子装置的结构适配、展示模型制作以及相关教学演示场景，帮助从业者与爱好者直观理解早期辉光数码管的内部构造与工作原理。
