工业低压成套配电柜体内部结构设计

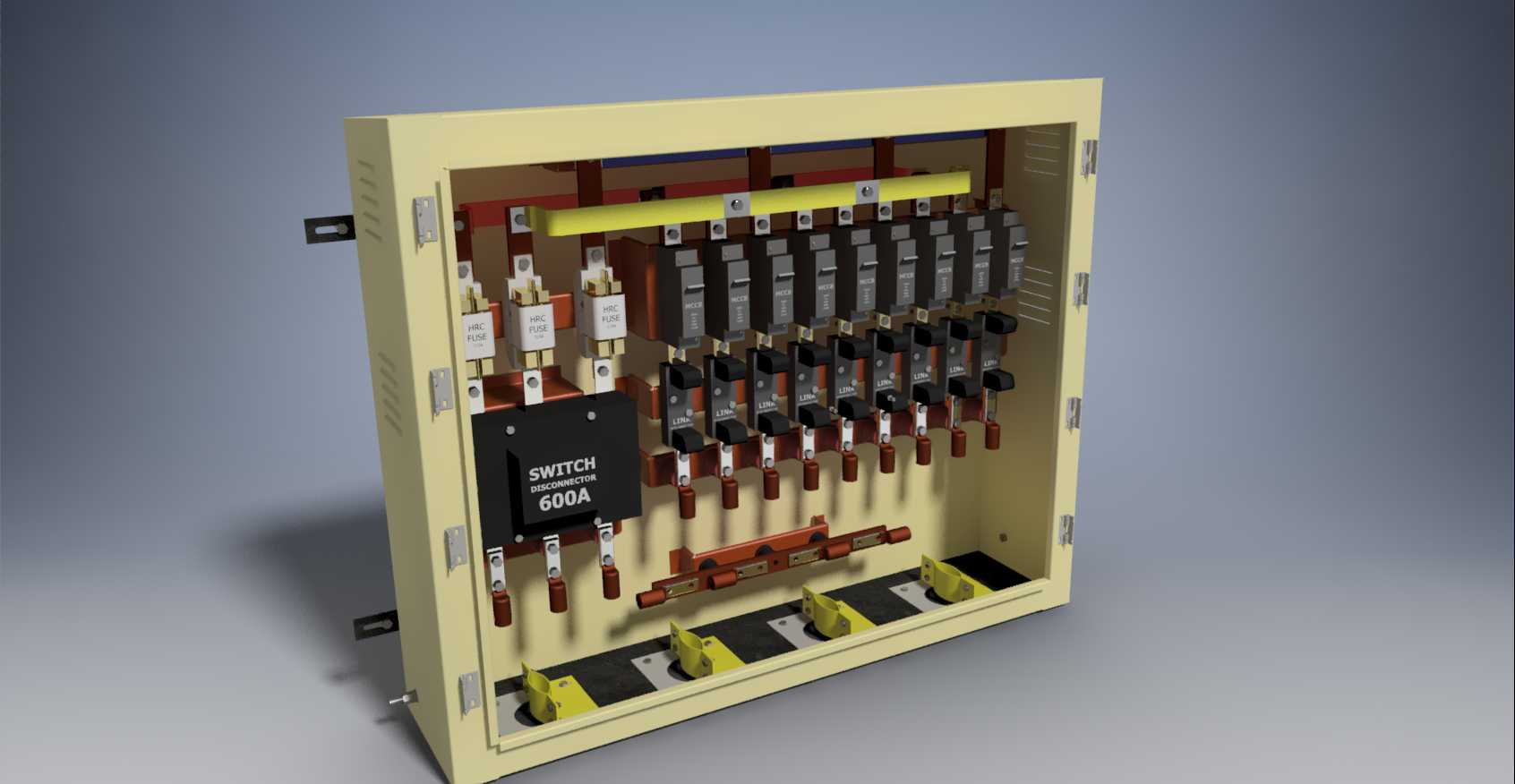

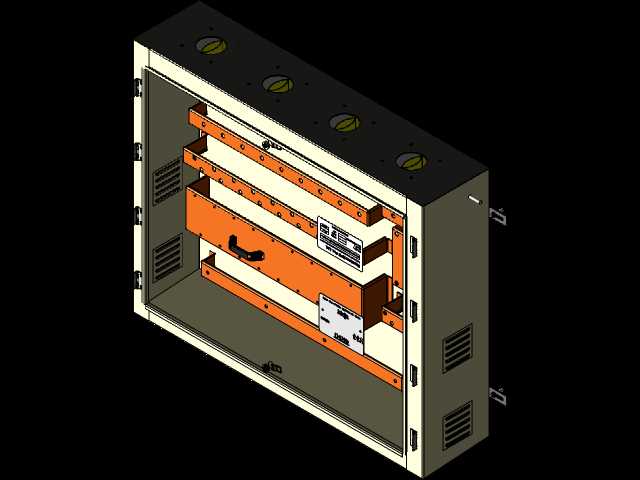

该模型还原的是工业场景常用的低压成套配电柜体，这类柜体广泛应用于工厂车间配电、建筑楼宇动力供电、商用场所电力分配等场景，是末端电力回路通断控制、过载保护、短路防护的核心承载设备，承担着将上级输入电力分路配送至下游用电设备，同时对各回路运行状态进行管控、在故障状态下快速切断回路避免事故扩大的核心作用。从实际用途来看，这类柜体可适配多回路动力配电需求，既可以为车间内的生产设备、照明系统、通风装置分别提供独立配电回路，也可在小型配电场景中作为总进线配电单元使用，内部集成的主开关、分路熔断器、接线端子等元器件，可实现主回路通断控制、各分路独立过载与短路保护、进出线规整接线的功能，避免线路杂乱带来的安全隐患。从功能特性来看，柜体采用封闭式金属壳体结构，壳体侧边预留了进出线敲落孔，可根据现场布线需求灵活选择进线方向，柜门采用合页连接结构，关闭后可实现对内部带电部件的物理防护，避免人员误触带电部位，同时壳体表面做了防锈喷涂处理，可适配常规工业车间的使用环境，降低环境湿度、粉尘对内部元器件的侵蚀。从设计思路来看，整体布局遵循配电设备的安全布线规范，主进线母排布置在柜体上部区域，可减少主回路大电流走线长度，降低线路损耗；主开关单元布置在柜体左侧醒目位置，方便运维人员快速操作总电源；分路保护元器件沿垂直方向整齐排布，每个回路对应独立的保险丝支座，下方预留充足的接线空间，方便出线电缆的端接与固定；柜体底部设置了绝缘子支柱，将带电母排与柜体金属底板做绝缘隔离，避免发生对地短路故障，同时底部预留了电缆固定位，可对进出线电缆做牢固固定，避免线路拉扯导致接线端子松动。从外形尺寸与安装边界来看，该柜体为壁挂式安装结构，整体深度较浅，适合贴墙安装节省空间，安装时需在墙面预留对应承重的固定点位，柜体左右两侧需预留不小于150mm的散热与操作空间，柜门开启方向可根据现场安装位置调整，开门半径范围内无遮挡物，确保运维操作时可完全打开柜门，对内部元器件进行检修、更换操作，进出线位置需预留足够的电缆弯曲半径，避免电缆过度弯折损伤绝缘层。
