计算机CPU散热用轴流冷却风扇结构设计

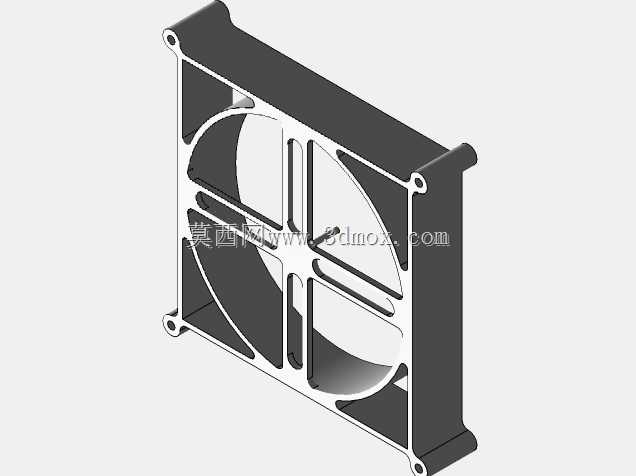

　　在桌面级计算机、工控机、小型服务器的硬件散热体系中，风冷散热始终是成本可控、可靠性突出的主流方案，而冷却风扇作为风冷系统的核心动力部件，其结构设计直接决定了散热回路的换热效率与运行稳定性。这款冷却风扇采用外框承载加内置叶轮的经典轴流结构，整体外框采用方形带安装支脚的构型，区别于常规圆形外框风扇，方形外框的四个边角延伸出带安装孔的支臂，能够直接适配标准CPU散热塔、机箱散热位的螺孔布局，安装时无需额外转接支架，支臂端部的圆柱缓冲结构可以抵消叶轮高速转动产生的微幅振动，避免振动传递到主板或机箱壁引发共振噪音。

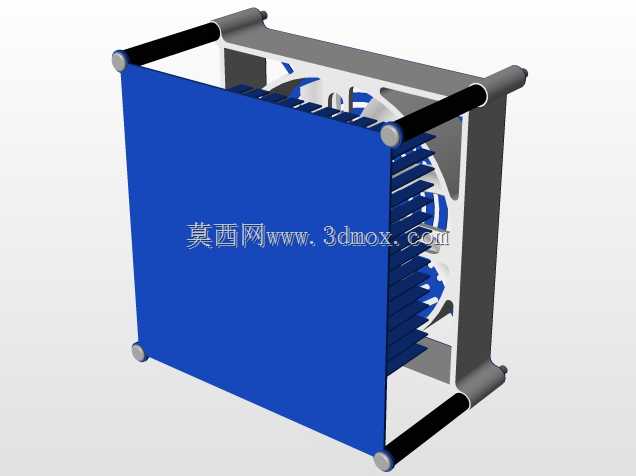

　　从功能实现逻辑来看，这款风扇的核心作用是驱动空气形成定向高速气流，带走CPU散热鳍片上堆积的热量，设计过程中优先考虑了气流的直进直出效率，外框内壁做了微弧导风处理，减少气流在框体内部的紊流损耗，叶轮采用多叶片倾斜排布构型，叶片的扭转角度经过匹配调校，在常见的12V直流供电转速区间内，能够在保证风压的同时控制叶片切割空气产生的气动噪音。不同于部分简化结构的风扇模型，这款设计完整还原了所有组成部件，包括外框主体、叶轮组件、内置驱动电机的安装位、边角的缓冲固定结构，没有做省略或简化处理，能够直接用于散热系统的装配干涉校验、风道仿真分析的前置建模参考。

　　在安装边界的尺寸适配层面，这款风扇的外框边长匹配主流120mm机箱风扇的安装孔距标准，厚度方向的尺寸兼容常规塔式CPU散热器的风扇安装位，安装时既可以采用螺丝穿过支脚安装孔直接固定在散热鳍片侧方，也可以搭配橡胶减震钉实现软连接固定，适配不同的安装场景需求。设计过程中没有做涉水相关的密封结构，定位为常规干燥机箱内部环境使用，所有部件的配合公差都按照常规注塑件的生产精度做了预留，叶轮与外框内壁的间隙控制在合理范围，既避免转动过程中出现擦碰，也不会因为间隙过大导致气流回流损失风压。

　　从结构设计的细节考量，外框的支臂采用了变截面设计，靠近外框主体的位置截面更厚，保证结构强度，端部安装孔位置做了局部加厚处理，避免多次拆装螺丝后出现柱体断裂的问题，叶轮的中心轮毂位置预留了电机轴的安装孔与动平衡调校的配重位，和实际量产风扇的生产工艺逻辑保持一致。对于从事计算机硬件结构设计、散热系统选型、非标设备风冷回路设计的工程师来说，这款完整的风扇结构模型可以直接用于整机装配的虚拟验证，不需要再从零开始绘制风扇的基础结构，能够大幅缩短前期方案设计的建模周期，也可以作为同类型轴流风扇结构优化的参考基准，对比不同叶片角度、外框构型对气流参数的影响。在实际工程应用中，这类风扇除了用于计算机CPU散热，还可以适配小型工控机柜、嵌入式设备、功率电子模块的风冷散热场景，只要安装孔距与厚度尺寸匹配，就可以直接套用该结构做适配性调整，模型的所有配合面都做了规整处理，不存在破面、重叠面等建模问题，能够直接导入各类三维仿真软件做流场、结构强度的仿真计算。
