带完整离合结构的按动式书写笔结构设计

　　这款带离合结构的书写笔，核心设计亮点是将离合器的啮合、脱开动作逻辑移植到按动出芯的传动路径中，打破了传统按动笔依靠凸轮锁止、弹簧复位的单一结构逻辑。从实际应用场景来看，这类结构的笔具除了日常书写使用外，也常作为机械结构教学的演示载体，能让学习者直观理解离合器的动力接合、分离传递逻辑，同时也可作为文创类机械周边产品，面向机械爱好者群体做结构展示。

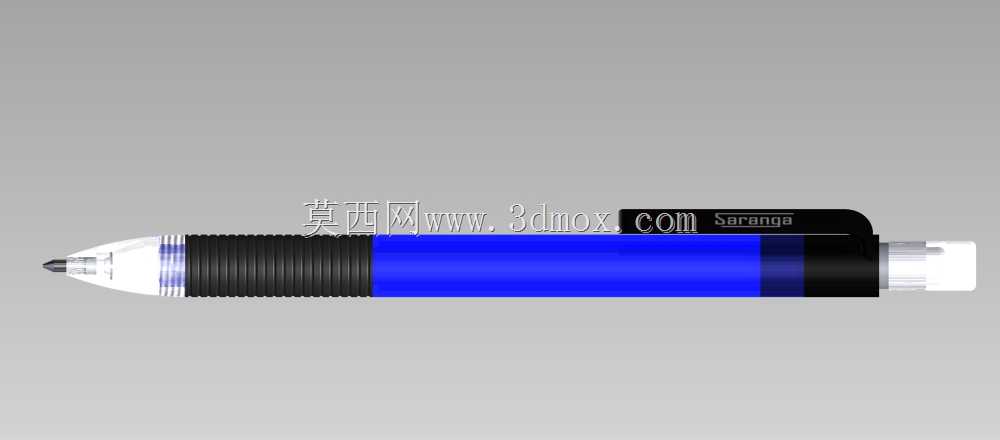

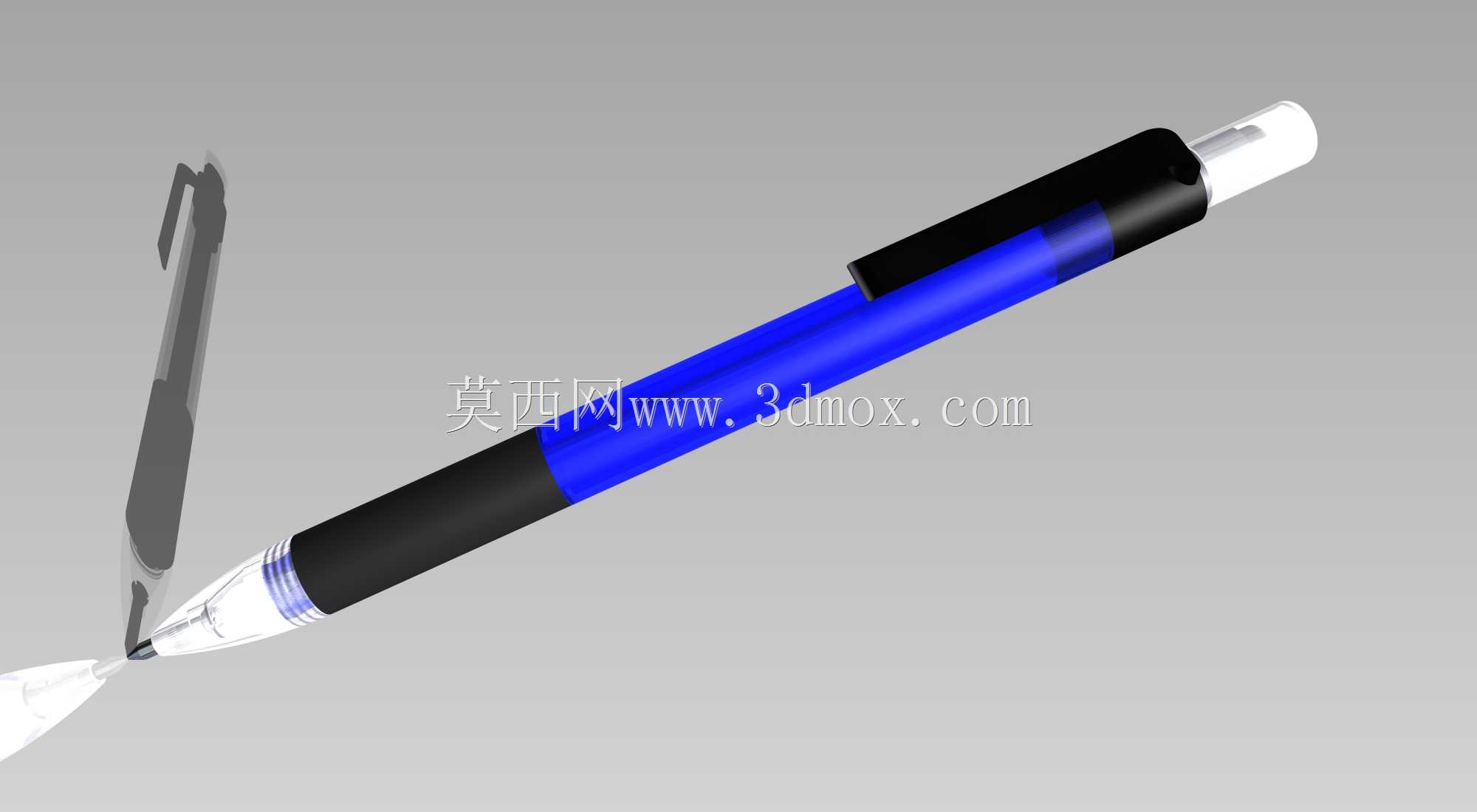

　　从功能特性上看，整套笔的结构包含笔身握持段、笔芯容纳腔、离合传动组件、按动端复位结构、笔夹固定结构几个核心部分，其中离合组件是整套结构的核心：当按动尾部按键时，传动件推动离合主动件向从动件方向移动，齿形结构完全啮合后，动力传递到笔芯固定座，带动笔芯伸出笔嘴，此时离合结构在侧向卡簧的作用下保持啮合锁止状态，维持笔芯伸出的书写位置；再次按动尾部按键时，离合主动件在导向槽的引导下转动一个齿位，啮合齿对准脱开缺口，在复位弹簧的弹力作用下主动件与从动件分离，笔芯随固定座回缩到笔身内部，完成收芯动作。和传统凸轮按动结构相比，离合式的锁止结构受力更均匀，长期使用后不会出现凸轮磨损导致的锁止失效、笔芯回缩的问题，啮合齿的接触面积更大，按动时的触感更清晰，每一次动作的反馈感明确，不会出现虚位、卡滞的问题。

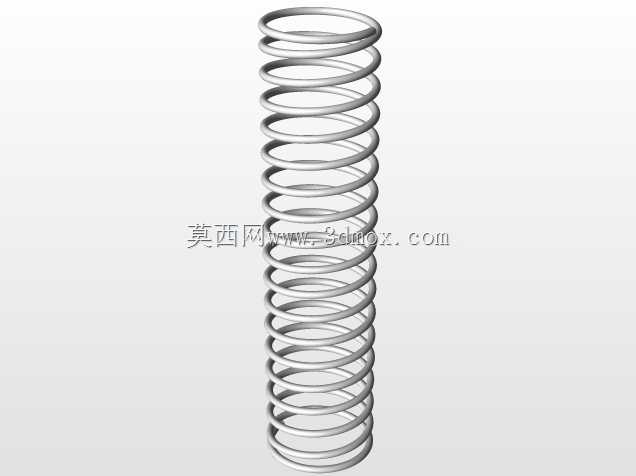

　　设计思路上，首先要满足书写笔的基础人机要求：握持段的橡胶防滑套直径设置在12mm，符合成年人握持书写的舒适尺寸，握持段的滚花纹理深度0.3mm，既能保证握持摩擦力，又不会因为纹理过深硌手影响长时间书写体验。笔身主体的储墨腔段直径14mm，壁厚1mm，采用等壁厚设计，既保证笔身的结构强度，避免摔落时开裂，也能控制整体重量，整笔装配完成后重量控制在22g左右，长时间书写不会产生手部疲劳。离合组件的设计是整套结构的难点，首先要确定啮合齿的齿形参数：采用梯形齿，齿顶角60度，齿高1.2mm，保证啮合时的导向顺畅，不会出现齿尖对顶无法啮合的问题，同时齿侧的配合间隙控制在0.05mm，既保证转动、滑动的顺畅度，又不会因为间隙过大产生晃动，影响按动手感。复位弹簧的参数选择上，采用线径0.4mm的不锈钢弹簧，自由长度25mm，预压长度5mm，保证按动力度在15N左右，符合日常按动笔的力度习惯，不会出现按动过硬或者过软的问题。

　　从安装边界和尺寸配合来看，笔嘴段和笔身主体采用M10×0.5的细牙螺纹连接，螺纹配合长度3mm，既保证连接强度，又方便拆卸更换笔芯；笔夹部分采用卡扣式结构固定在笔身上端，卡扣的过盈量控制在0.1mm，装配后不会出现松动转动的问题，同时也能方便拆卸更换。所有运动部件的配合公差采用H7/g6的间隙配合，保证离合组件滑动、转动时无卡滞，固定部件的配合采用H7/h6的过渡配合，保证装配后无松动。笔芯的容纳腔尺寸适配通用的按动式中性笔芯，内径4.2mm，长度110mm，兼容市面上绝大多数标准规格的按动笔芯，不需要定制专用笔芯，降低后续使用的替换成本。笔嘴处的出芯孔直径2.5mm，笔芯伸出后笔尖露出长度3mm，既保证书写时笔尖不会回缩，也不会因为露出过长导致书写时笔尖晃动。

　　在结构可靠性设计上，离合组件的所有受力零件均采用POM材质加工，耐磨性能好，长期反复按动后磨损量极小，按动寿命可以达到5万次以上，满足日常使用的寿命要求；笔身主体采用ABS材质，表面做哑光处理，不容易残留指纹和划痕，握持段的橡胶套采用TPR材质，邵氏硬度60度，握持触感柔软，防滑性能好。整套结构的所有零件都设计了合理的脱模斜度，没有倒扣结构，适合批量注塑生产，装配时不需要专用工装，依靠手工即可完成全部装配工序，生产装配效率高。和普通按动笔相比，离合结构的传动路径更清晰，每个动作的机械逻辑明确，除了书写功能外，也可以作为机械原理的入门演示模型，帮助初学者理解离合结构的动力传递、锁止、脱开的完整工作过程，在教学场景、文创周边场景都有很高的实用价值。
