台式简易轴流通风扇三维结构设计

　　这款简易轴流通风结构的三维建模，完全围绕小空间局部通风散热的实际使用需求搭建，没有冗余的装饰性结构，所有特征都服务于气流组织、安装固定与运行安全三个核心工程目标。从实际应用场景来看，这类结构常被用于电气柜局部散热、小型工位通风、设备配套辅助冷却、狭小空间空气置换等工况，不需要复杂的调速与转向结构，核心要求是运行平稳、风阻小、防护到位，同时安装边界灵活，可适配台面放置、壁挂固定等多种安装方式。

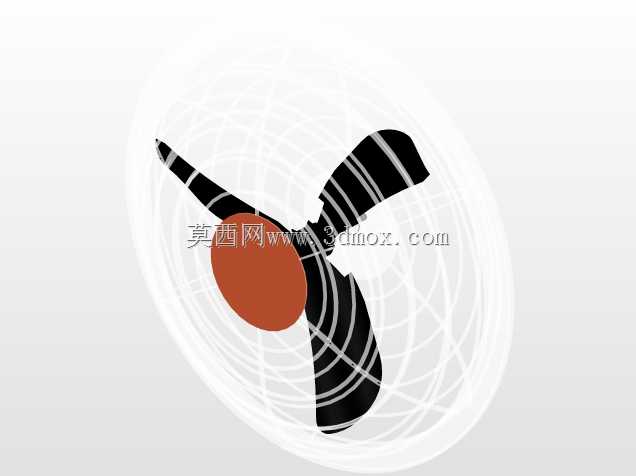

　　建模过程中首先确定的是叶轮的气动参数，三叶式后掠叶片的曲率经过反复调整，叶片根部与轮毂的连接采用大圆角过渡，既避免了应力集中导致的叶片疲劳断裂，也减少了叶片根部的气流紊流，降低运行时的气动噪音。叶片的弦长从根部到叶尖逐步收窄，扭转角沿叶高方向渐变，保证不同半径位置的气流出口角一致，避免叶尖部位产生涡流损耗，在相同转速下能获得更高的风量输出。轮毂中心预留了标准电机轴安装孔与键槽位，可直接适配常规小功率单相异步电机的输出轴，不需要额外定制连接轴套，降低配套采购成本。

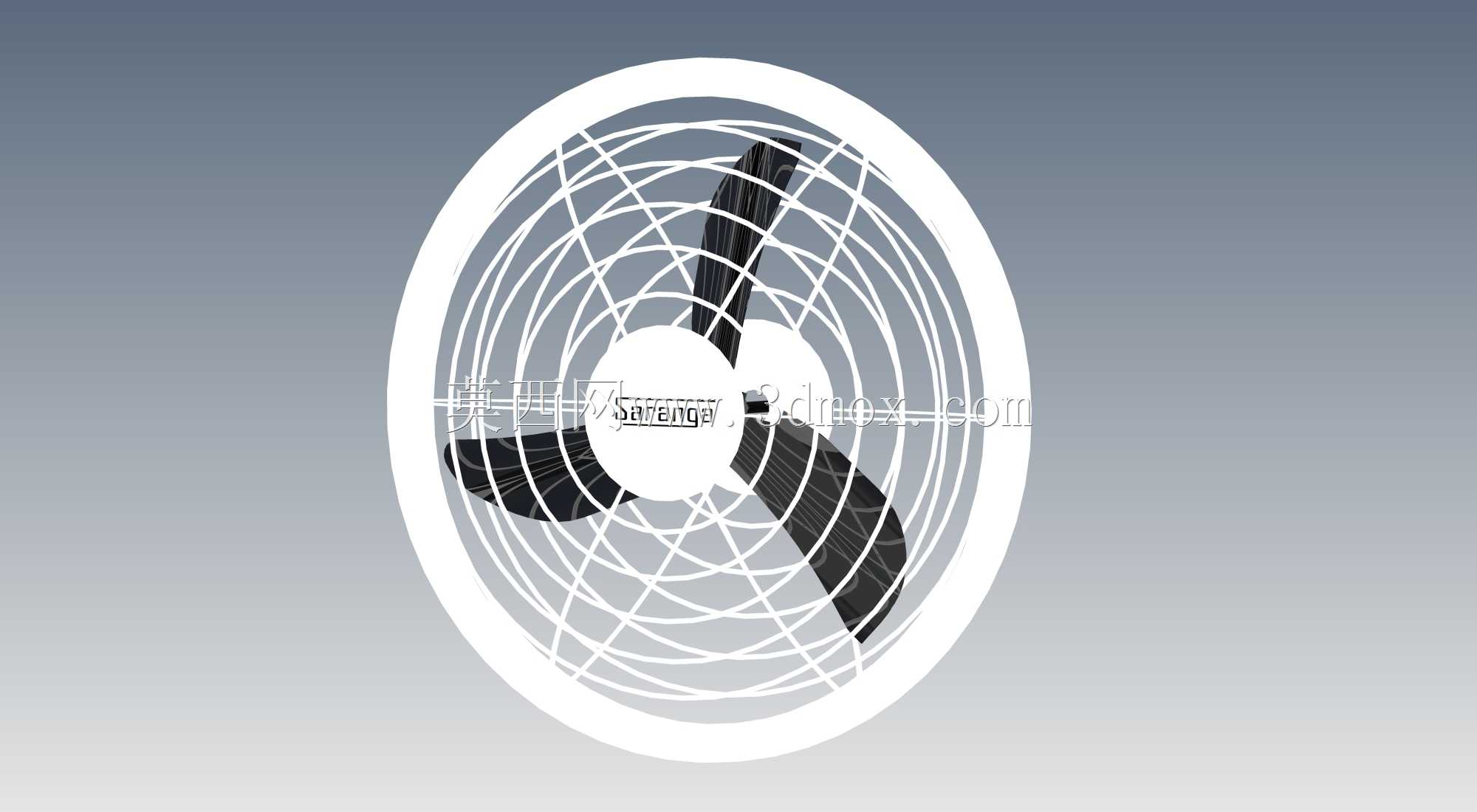

　　外部防护网罩采用同心圆筋条加径向支撑的结构设计，筋条的间距严格控制在安全防护要求范围内，既可以防止异物触碰旋转的叶轮造成安全事故，又尽可能减少筋条对气流的阻挡，网罩的筋条截面做了圆弧导风处理，避免气流穿过网罩时产生尖锐的风切噪音。网罩与后部机壳的连接采用卡扣式结构，不需要额外的紧固件，日常清理叶轮积灰时可以快速拆卸，维护操作十分便捷。机壳的外圈设置了加厚的安装翻边，翻边上预留了均匀分布的安装孔位，既可以配合底部的支架实现台面放置，也可以直接通过螺栓固定在墙面或者设备壳体上，安装适配性较强。

　　从安装边界尺寸来看，整体结构的最大外径控制在常规小风扇的通用尺寸范围内，轴向厚度较薄，不会占用过多的安装空间，后部的电机安装位预留了足够的散热间隙，保证电机运行时产生的热量可以及时散出，避免电机过热烧毁。底部支架的角度可以在一定范围内调整，能够根据实际使用需求调整送风角度，覆盖不同高度的通风区域。建模时所有的配合间隙都按照实际注塑或者钣金加工的公差要求设置，叶轮与网罩之间预留了足够的安全间隙，避免运行过程中叶轮形变触碰网罩产生异响或者卡滞。

　　结构上没有设置多余的功能模块，整体零件数量少，装配逻辑简单，所有的连接位都做了防呆设计，装配时不需要复杂的工装定位，普通工人即可快速完成组装，生产装配效率较高。叶轮做了静平衡特征设计，建模时保证叶片的质量分布均匀，实际生产时只需要做简单的动平衡校正即可满足运行平稳性要求，减少生产过程中的校正工序成本。网罩的表面做了圆滑过渡处理，没有尖锐的边角，避免安装和维护过程中划伤操作人员，符合小型电器的安全设计规范。

　　针对不同的使用工况，该结构还可以灵活调整参数，比如用于高粉尘环境时，可以在网罩内侧加装防尘滤网，预留的滤网安装槽位不需要改动主体结构即可直接适配；用于潮湿环境时，可以在电机安装位增加防水密封胶圈的安装槽，提升结构的防护等级。整体建模过程完全遵循从功能到结构的设计逻辑，没有为了外观效果牺牲结构合理性，所有特征都可以直接对接生产工艺，不管是注塑成型还是钣金冲压，都不需要做过多的工艺调整，可直接用于样机试制与小批量生产参考。
