加长内螺纹六角压装嵌件结构设计

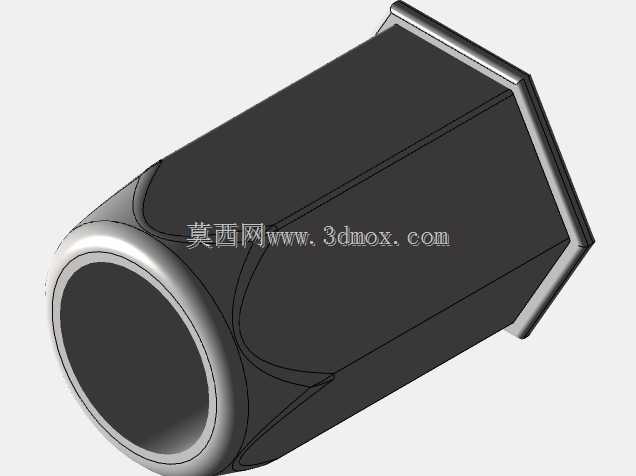

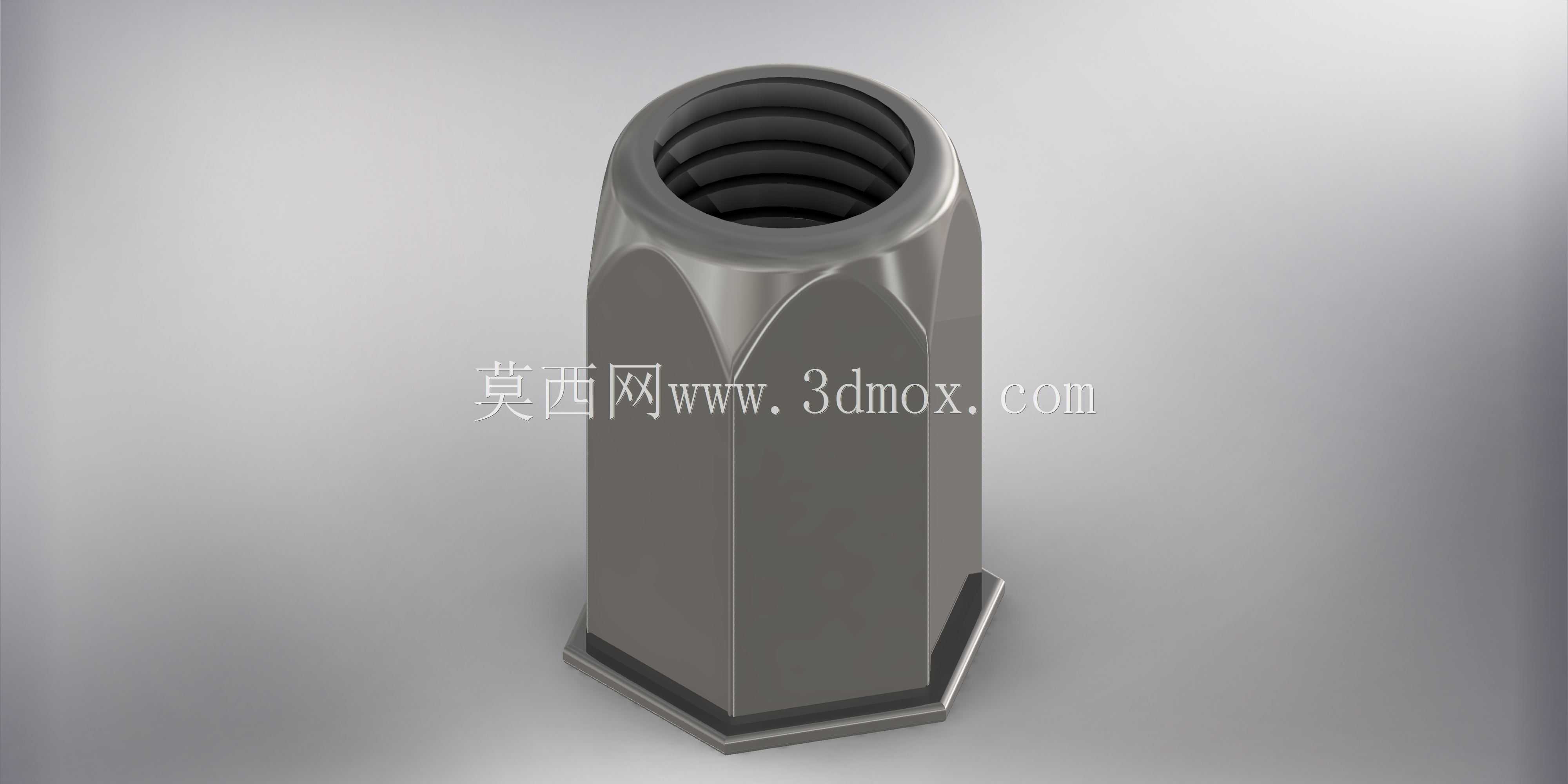

　　做结构设计这么多年，嵌件类零件的选型和建模往往是容易被新人忽略的细节，很多人觉得不就是个带螺纹的套子，随便画个六方打个孔攻个牙就行，真到量产装配的时候才发现各种问题：要么压装后打滑转位，要么螺纹同轴度超差拧不进螺栓，要么嵌件和基材结合力不够受拉拔脱，这些问题在注塑埋入、钣金压铆、型材装配的场景里尤其常见。这次的六角嵌件设计，首先是从压装防转的需求出发的，外轮廓采用正六角结构，和常见的外六角螺母外形逻辑一致，但做了加长的柱身设计，不是那种薄片状的普通螺母——普通薄螺母压入塑料或者软质基材的时候，接触面积太小，受扭矩的时候很容易跟着螺栓一起转，根本起不到紧固作用，加长的六方柱身可以让六个侧面和安装孔的内壁形成足够的咬合面，压装完成后，六个平面完全卡入基材的预制六角孔内，哪怕施加正常的螺栓锁紧扭矩，也不会出现跟转的问题。

　　内螺纹部分做了全通的连续螺纹设计，没有做盲孔的封底结构，这一点是考虑到长螺栓贯穿连接的场景，很多设备的外板、装饰罩、绝缘层厚度不一致，如果用盲孔嵌件，螺栓长度稍微长一点就顶到底，锁不紧还会把嵌件从基材里顶出来，通螺纹设计可以适配不同长度的连接螺栓，不用在装配的时候反复核对螺栓旋合长度，容错率高很多。螺纹的入口端做了微小的倒角导向，不是锋利的锐边，一方面是压装的时候不会刮伤安装孔内壁，另一方面螺栓拧入的时候可以自动导正，不会出现第一牙螺纹错牙导致的滑牙问题，这个细节很多新手建模的时候会漏掉，总觉得倒角是可有可无的工艺结构，实际装配的时候，没有入口倒角的内螺纹，螺栓对中要多花两三倍的时间，批量装配的时候效率差很多。

　　嵌件的下端做了一圈微小的止挡凸缘，凸缘的外径比六角对边尺寸大1mm左右，这个结构的作用是控制压装深度，压装的时候，凸缘端面贴紧基材表面，就说明嵌件已经压到了设计位置，不用额外做治具来控制压入行程，不管是手工压装还是设备自动压装，都能保证所有嵌件的安装高度一致，不会出现有的压得太深螺纹埋入基材、有的压得太浅凸出来的问题。凸缘的边角做了R0.2的圆角过渡，没有尖锐的棱边，避免压装的时候应力集中割伤基材，尤其是在ABS、PC这类塑料件里埋入的时候，锐边很容易在温度变化的时候产生应力开裂，圆角过渡可以分散接触应力，提升长期使用的可靠性。

　　从安装边界来看，这个嵌件的六角对边尺寸是按照常规M6螺纹的嵌件标准设计的，对应的预制安装孔对边尺寸比嵌件六方大0.1mm左右，属于轻压入配合，压装的时候不需要太大的压力，手工用台钳或者小型压床就能压入，不会因为过盈量太大把基材撑裂。内螺纹的精度按照6H级公差设计，和常规的外螺纹螺栓配合的时候，旋合顺畅没有卡滞，螺纹的有效旋合长度超过1.5倍螺纹公称直径，满足一般的紧固连接强度要求，哪怕是承受一定的振动载荷，也不会出现螺纹滑牙脱开的问题。

　　实际应用场景里，这类嵌件多用在电器外壳、设备护板、非金属结构件的螺纹连接位置，因为塑料、玻璃钢、薄铝板这类材料本身不能直接攻螺纹，直接拧螺栓的话螺纹牙强度不够，拧几次就滑牙了，埋入这种金属嵌件之后，相当于把金属的螺纹副转移到非金属零件上，连接强度可以提升好几倍，而且可以反复拆装不会损坏基材上的安装孔。和滚花类的圆柱嵌件比，六角结构的防转性能更好，滚花嵌件靠滚花的齿和基材咬合，受大扭矩的时候还是可能出现转动，六角结构是形面配合，防转的可靠性更高，适合需要经常拆装、锁紧扭矩稍大的连接位置。

　　建模的时候要注意几个细节：六角的六个面要保证和内螺纹的同轴度，同轴度公差控制在0.1mm以内，不然压装之后螺纹是歪的，螺栓拧进去会别劲；外六角的棱边不要做太锋利的倒角，不然压入的时候会切下基材的碎屑，卡在嵌件和孔壁之间，导致安装不到位；下端的止挡凸缘和六角柱身的连接位置要做圆角，不要做直角，避免热处理的时候应力集中开裂，也能避免压装的时候凸缘断裂。另外，整个零件的外表面没有做多余的凹槽或者滚花，结构简单，适合冷镦批量生产，加工成本比复杂结构的嵌件低很多，适合大批量的设备装配使用。

　　很多人做设计的时候总觉得紧固件是标准件，直接调用标准库就行，但实际项目里经常会遇到标准件满足不了安装空间、连接强度、压装要求的情况，这时候就需要根据实际的装配需求调整嵌件的结构，比如这个加长的六角嵌件，就是针对厚板材、需要长旋合长度的场景设计的，比标准的薄螺母嵌件的适用范围更广，连接可靠性也更高。在做三维建模的时候，要把压装的工艺性、装配的便利性、长期使用的可靠性都考虑进去，不能只画个外形看起来像就行，每一个倒角、每一段尺寸、每一个结构特征，都要有对应的工程意义，这样建出来的模型才是能直接用到生产里的，而不是只能看的样子货。
