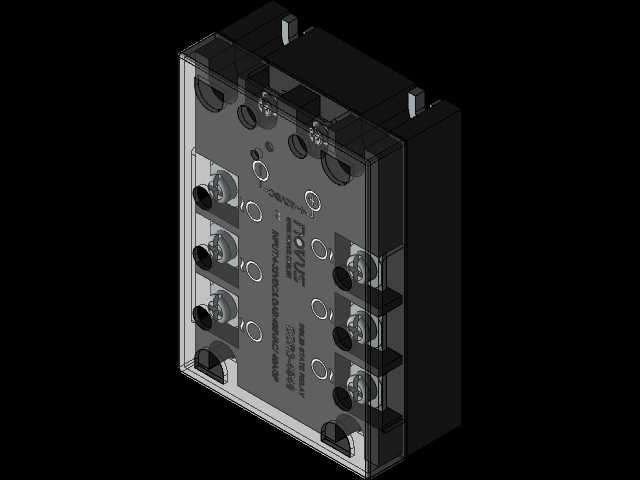

三相固态继电器SSR3-4840结构设计

这款三相固态继电器是面向工业电力控制场景开发的无触点通断器件，主要应用在工业自动化产线控温回路、电机软启停控制、照明配电调控、电力电容器投切等需要频繁通断负载的工况中，相比传统电磁式继电器，它不存在机械触点烧蚀、吸合弹跳、动作噪音大的问题，能够在高频率通断的场景下长期稳定运行，大幅降低工控系统的器件维护更换频率。

从实际用途来看，这款器件承担低压控制信号与高压主回路之间的电气隔离与通断控制功能，输入端适配4-32V直流控制信号，能够直接对接PLC、工控板、温控仪表等常见控制器的输出端口，无需额外加装中间转接器件；输出侧可承载最高480V交流电压下的40A额定电流，适配三相阻性负载、小功率感性负载的通断需求，内部集成的阻容吸收回路能够抑制负载通断瞬间的浪涌电压，避免器件被反向尖峰电压击穿。

在功能特性设计上，这款三相固态继电器采用全密封阻燃外壳结构，外壳选用耐高温阻燃工程塑料材质，能够在工业现场多粉尘、轻度潮湿的环境下可靠工作，内部功率元件与散热基板之间填充高导热硅脂，将工作时产生的热量快速传导至外部配套散热器，避免器件因过热出现降额或损坏。输入与输出回路之间采用光电隔离设计，隔离耐压满足工业级标准，能够有效避免主回路的高压干扰串入控制侧，保障前端控制设备的运行安全。

设计思路上，这款器件采用三相一体集成式结构，相比三个独立单相固态继电器组合使用的方案，集成式设计大幅缩减了安装占用空间，内部主回路的排布经过对称优化，三相回路的阻抗一致性更好，通断时的三相负载平衡性更优，避免因分立式器件参数差异导致的三相负载不平衡问题。接线端子采用大扭矩螺丝压接结构，适配不同线径的动力线缆压接需求，端子排布预留了足够的扳手操作空间，现场接线作业更加便捷。

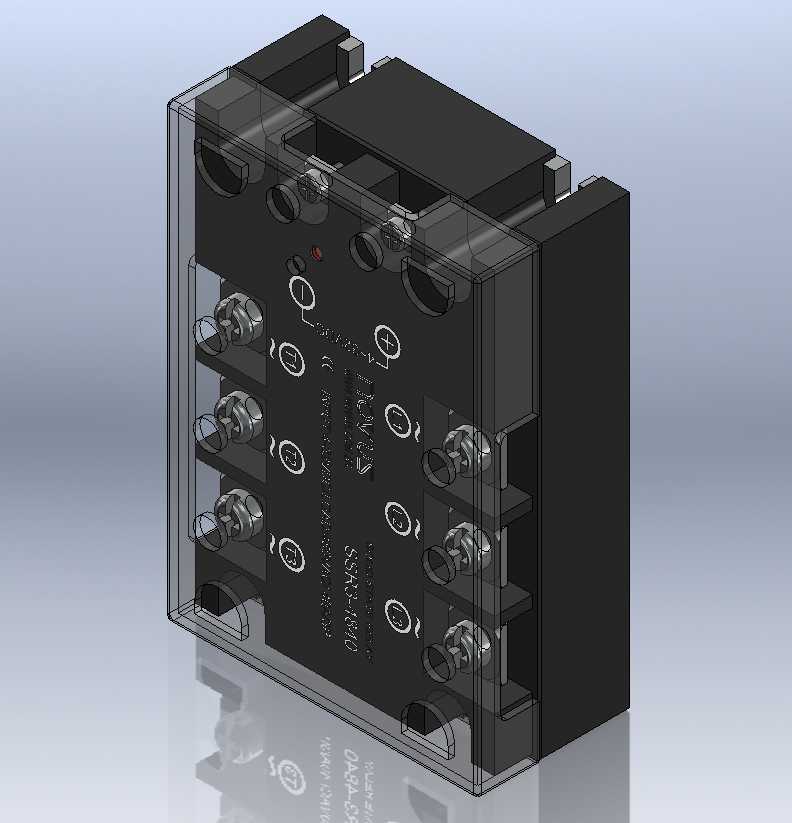

外形与安装边界方面，这款继电器采用长方体规整外形，外壳侧面预留标准导轨卡扣与螺丝固定两种安装位，既可以卡在标准DIN电气导轨上快速装配，也可以通过螺丝直接固定在安装板面上，安装孔位的间距符合工控电气配件的通用安装尺寸规范，能够直接替换同规格的传统三相继电器，无需改动原有柜体的安装开孔设计。器件的进出线端子排布在壳体两侧，强弱电端子之间设置隔离挡边，避免接线时线头误触引发短路故障，整体外形的边角做了圆弧过渡处理，装配过程中不会划伤操作人员或线缆绝缘层。
