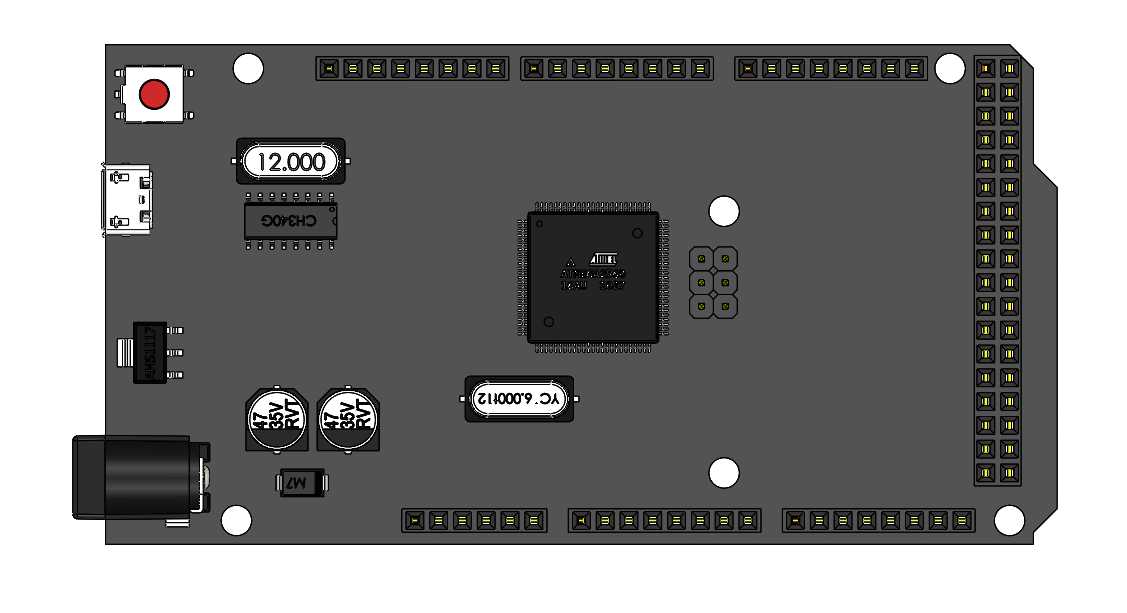

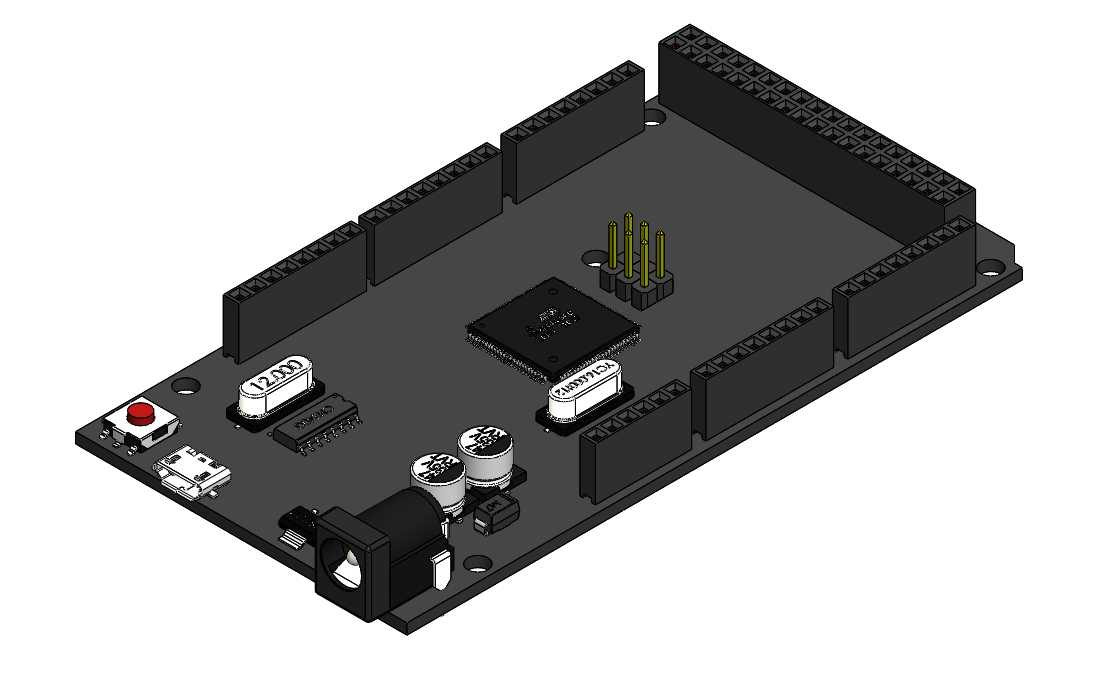

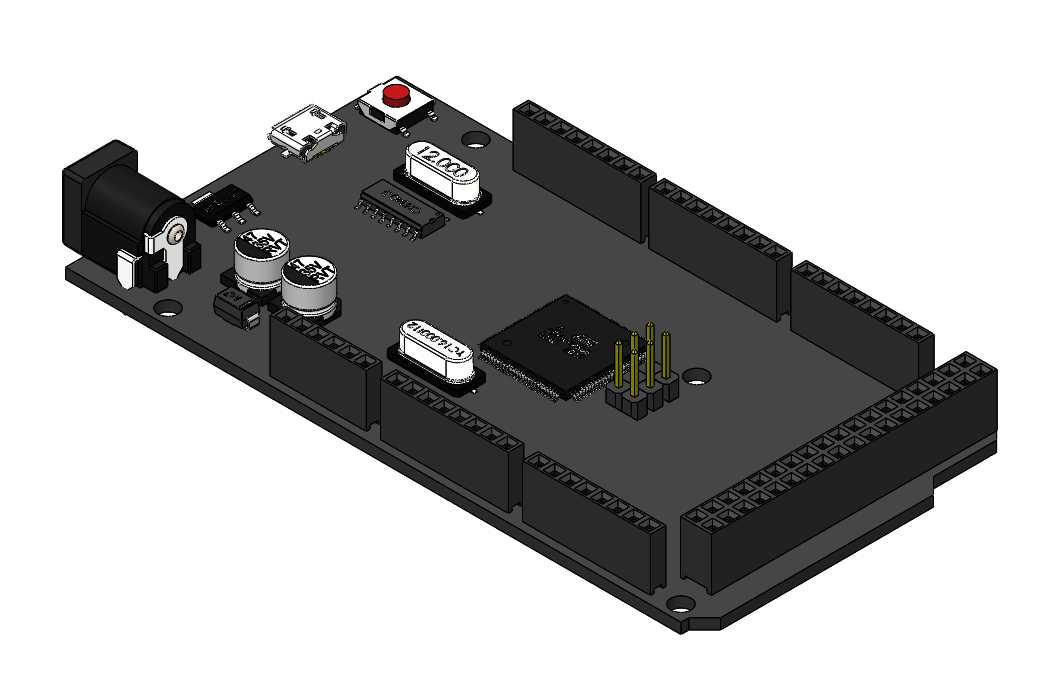

RobotDyn Mega R3开源控制开发板结构

这款控制开发板主要面向嵌入式开发、智能硬件原型制作、小型机器人控制、创客DIY项目以及教学实验场景，是开源硬件生态中应用极为广泛的主控载体，能够为各类小型智能装置提供核心运算与外设控制能力，可对接各类传感器、执行器模块，完成数据采集、逻辑运算、指令输出等核心控制任务，适配智能小车、机械臂原型、环境监测节点、互动装置等多类项目的开发需求。从功能特性来看，板载主控运算单元负责处理各类输入信号与运行用户编写的控制程序，配备多组排针接口可对接数字IO、模拟输入、通讯总线等各类外设，板载电源接口支持外部直流供电与USB供电两种模式，自带复位按键可快速重启运行程序，板载晶振单元为主控提供稳定的时钟基准，电源部分设置滤波电容保障供电稳定性，USB接口可实现程序烧录与串口通讯功能，DC电源座可接入更高功率的外部电源以驱动更多外接负载。在设计思路上，整体采用矩形PCB布局，将主控芯片布置在板身中心区域，最大化缩短各引脚到周边排针的走线距离，降低信号干扰风险；电源输入模块布置在板身侧边，方便用户接线操作同时避免高压走线与信号走线交叉；排针接口沿板身四周边缘排布，统一引脚间距与排列顺序，兼容市面上绝大多数开源硬件扩展板的安装规格，无需额外转接即可直接叠装各类功能扩展模块；板身四角设置安装固定孔，方便用户将开发板固定在项目机架、外壳或者安装平台上。从安装边界来看，板身整体为规整矩形结构，排针高度统一，表面元件最高高度不超过排针顶端高度，叠装扩展板时不会出现元件干涉问题；固定孔位置与同规格开源主控板的安装孔位完全兼容，用户更换不同版本主控板时无需重新设计安装支架；侧边接口位置预留充足的插拔空间，USB接口、DC电源座、复位按键周边无过高元件遮挡，方便用户日常插拔线材、操作按键。整体结构设计充分考虑了开发场景下的易用性与兼容性，既满足原型开发阶段的快速接线、频繁调试需求，也能适配小型量产项目的安装固定要求，板上各元件布局紧凑但不拥挤，走线合理兼顾信号完整性与生产加工的便利性，能够在有限的板身空间内集成足够多的功能接口，同时保持良好的散热条件，长时间运行也不会出现局部过热的问题。
