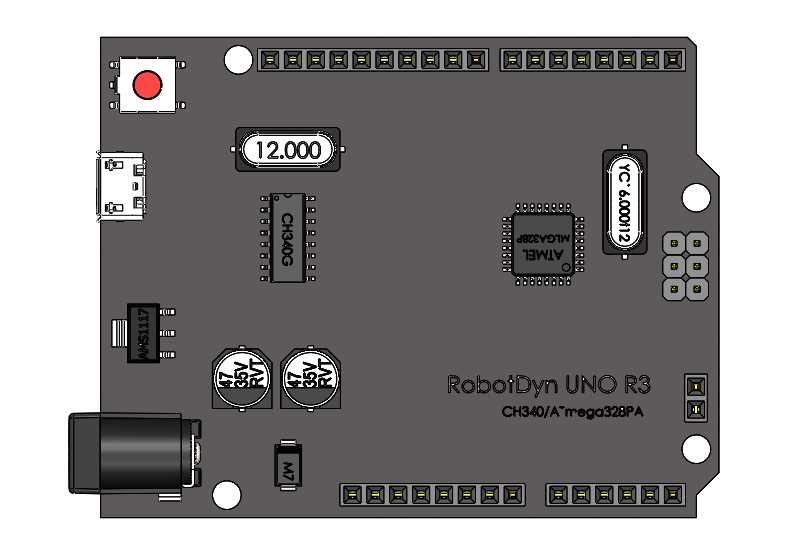

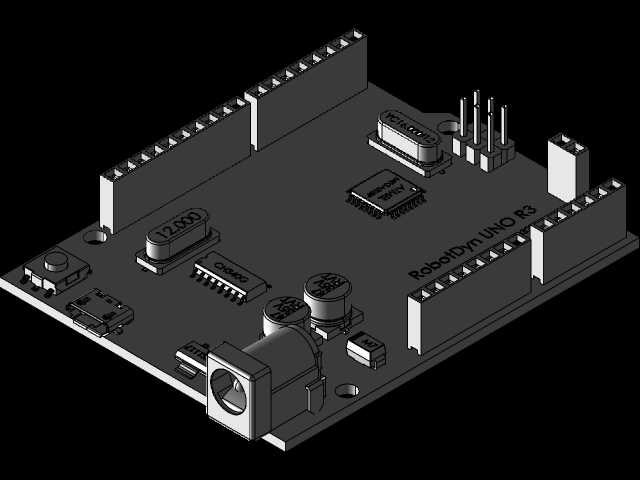

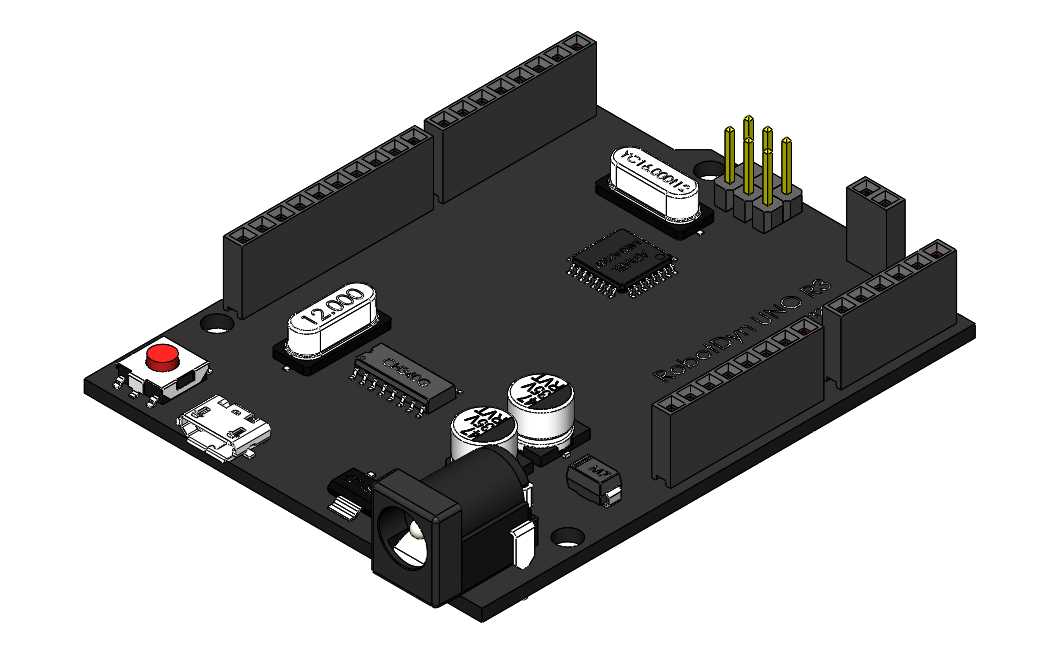

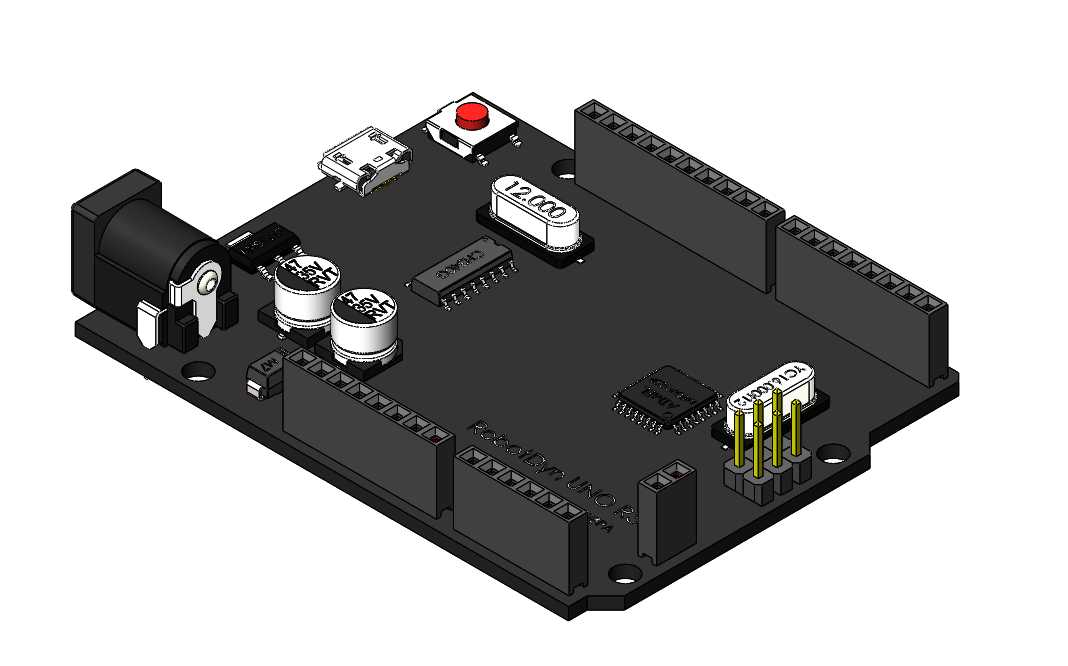

RobotDyn Uno R3开源控制板结构设计

这款RobotDyn Uno R3控制板是面向电子原型开发、小型智能装置搭建场景设计的核心控制载体，广泛适配创客项目开发、学生电子竞赛作品制作、小型智能机器人主控搭建、简易自动化装置逻辑控制等场景，能够为各类低复杂度智能硬件提供稳定的运算控制与外设连接能力。作为兼容主流开源硬件生态的控制载体，它可以直接对接各类常用传感器模块、执行器组件，无需额外设计复杂转接电路，就能快速完成硬件功能的搭建与调试，大幅缩短原型项目的开发周期。从功能特性来看，板载集成了主控运算芯片、USB转串口模块、电源输入接口、复位按键、多组排针扩展接口，既支持USB接口直接供电与程序烧录，也支持直流电源接口外接7-12V外部电源供电，能够适配不同使用场景的供电需求；板上预留的数字IO、模拟输入接口全部通过标准排针引出，可直接对接舵机、传感器、显示屏、通信模块等各类外设，满足不同项目的外设扩展需求。在设计思路上，整体采用紧凑的矩形板型布局，将高频使用的电源接口、USB接口布置在板边位置，方便日常插拔操作；复位按键设置在板角易触碰区域，调试时可快速完成系统复位；晶振、电容等核心元器件围绕主控芯片就近布置，缩短信号传输路径，降低信号干扰风险，提升电路运行稳定性；排针接口沿板体长边两侧平行布置，既方便插接杜邦线与外设连接，也能适配各类标准扩展板的堆叠安装，无需额外调整结构即可完成功能扩展。从外形与安装边界来看，整体板型尺寸与同类型主流控制板保持一致，板上预留的安装孔位位置符合通用开源控制板的安装规范，可直接固定在各类标准机器人底盘、项目外壳、实验台架上，无需重新打孔适配；板上元器件高度经过统一管控，最高的排针与电源接口高度控制在合理范围内，堆叠扩展板时不会出现元器件干涉问题，能够保障多板堆叠安装的兼容性。板上的电源接口做了防反接设计考量，DC电源接口采用内正外负的标准规格，避免用户接反电源损坏板载元器件；USB接口采用耐用的Micro USB规格，兼顾通用性与连接稳定性，能够承受日常频繁插拔的使用强度。
