Lysholm螺杆式增压器三维设计模型

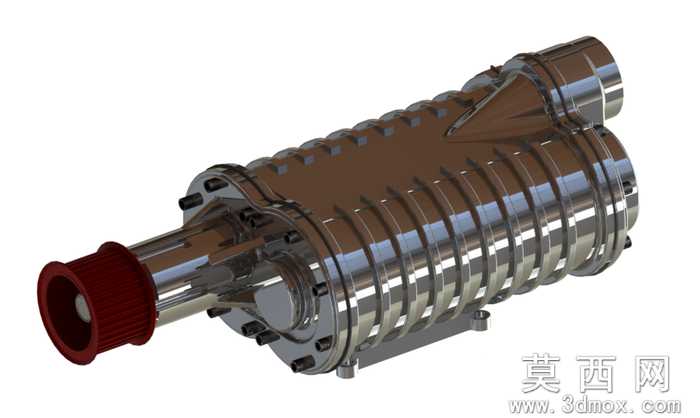

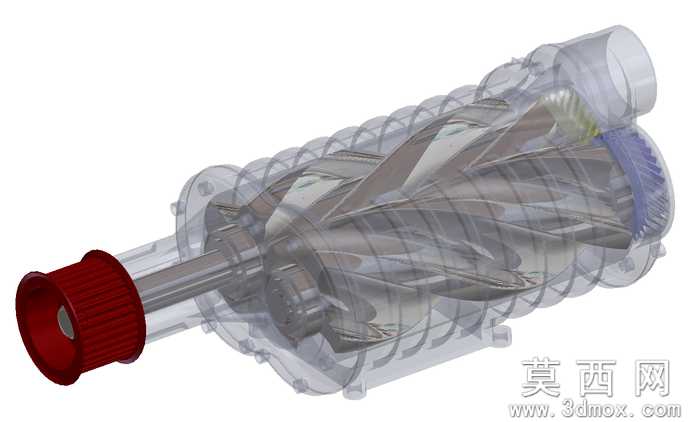

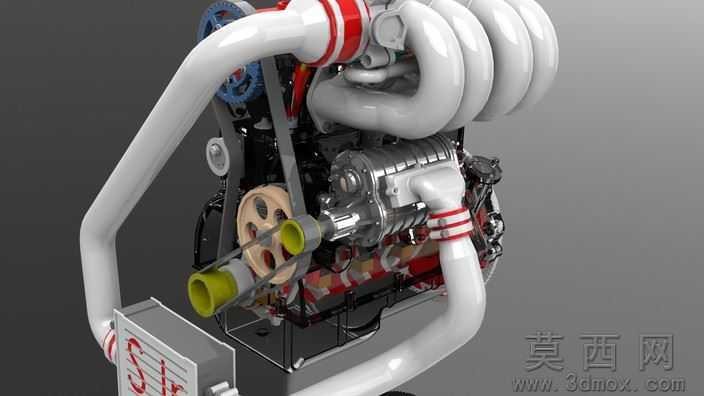

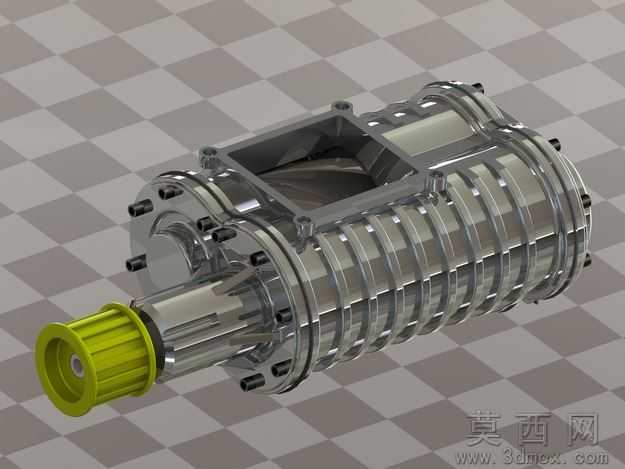

本模型为Lysholm类型螺杆式空气压缩机，也就是双螺杆式机械增压器，建模阶段以SolidWorks2011为核心设计平台，首先依据螺杆增压器的型线参数完成阴阳转子的轮廓绘制，通过螺旋扫描、布尔运算生成转子的螺旋齿形结构，再依次构建进气壳体、排气壳体、轴承安装座、带轮连接端、散热肋片等外部结构，所有零件均按照实际装配约束完成配合，可实现完整的装配干涉检查，还原真实产品的装配逻辑。参数设计层面，模型严格遵循螺杆增压器的结构比例，还原了壳体外部的环形散热肋片尺寸、转子啮合间隙、带轮的齿形结构、进出气口的法兰连接尺寸，各部件的壁厚、安装孔位、螺栓排布均参考量产同类型增压器的设计规范，保证结构比例的合理性，可用于概念阶段的结构验证参考。渲染材质方面，模型对不同部件赋予了对应材质属性，壳体与转子主体设置为抛光金属材质，还原铝合金/钢制部件的金属反光质感，输入端同步带轮设置为红色工程塑料材质，螺栓紧固件设置为发黑钢材质，渲染效果清晰区分各功能部件，直观呈现产品的外观质感。结构原理上，该增压器属于容积式压缩设备，依靠一对相互啮合的螺旋形阴阳转子在壳体内旋转，齿槽之间的容积随转子转动不断变化，将从进气端吸入的空气逐步压缩后从排气端输出，相比离心式增压器拥有更出色的低转速增压响应，壳体外部的散热肋片可增大散热面积，带走压缩过程产生的热量，输入端带轮用于连接发动机传动皮带获取动力。软件兼容层面，模型除原生SolidWorks2011格式外，还提供STEP/IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，无需额外格式转换即可在不同设计平台中调用。研发教学应用层面，该模型可作为动力系统增压部件的教学案例，帮助学习者理解螺杆式容积压缩设备的工作原理与结构组成，也可用于汽车动力改装、小型压缩设备研发的概念设计参考，为相关产品的结构设计、方案展示提供直观的三维模型支撑，适合用于机械原理课程设计、增压系统方案验证等场景。
