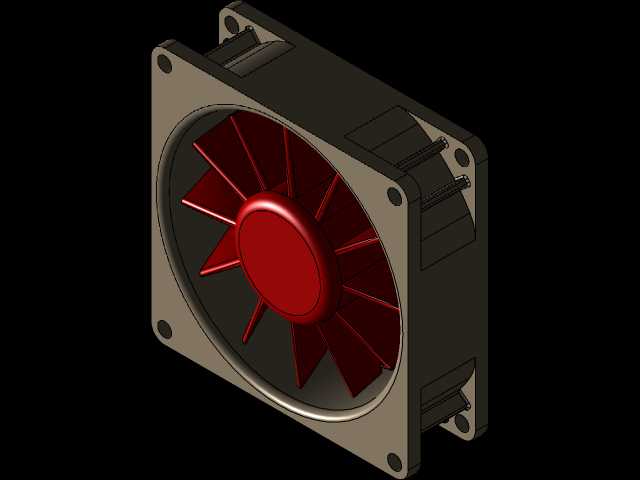

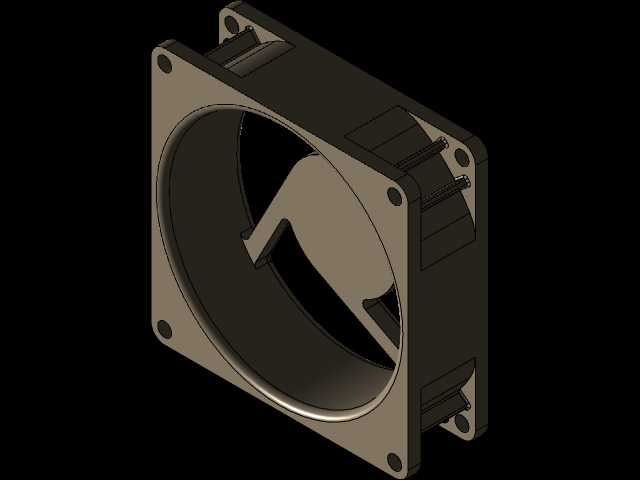

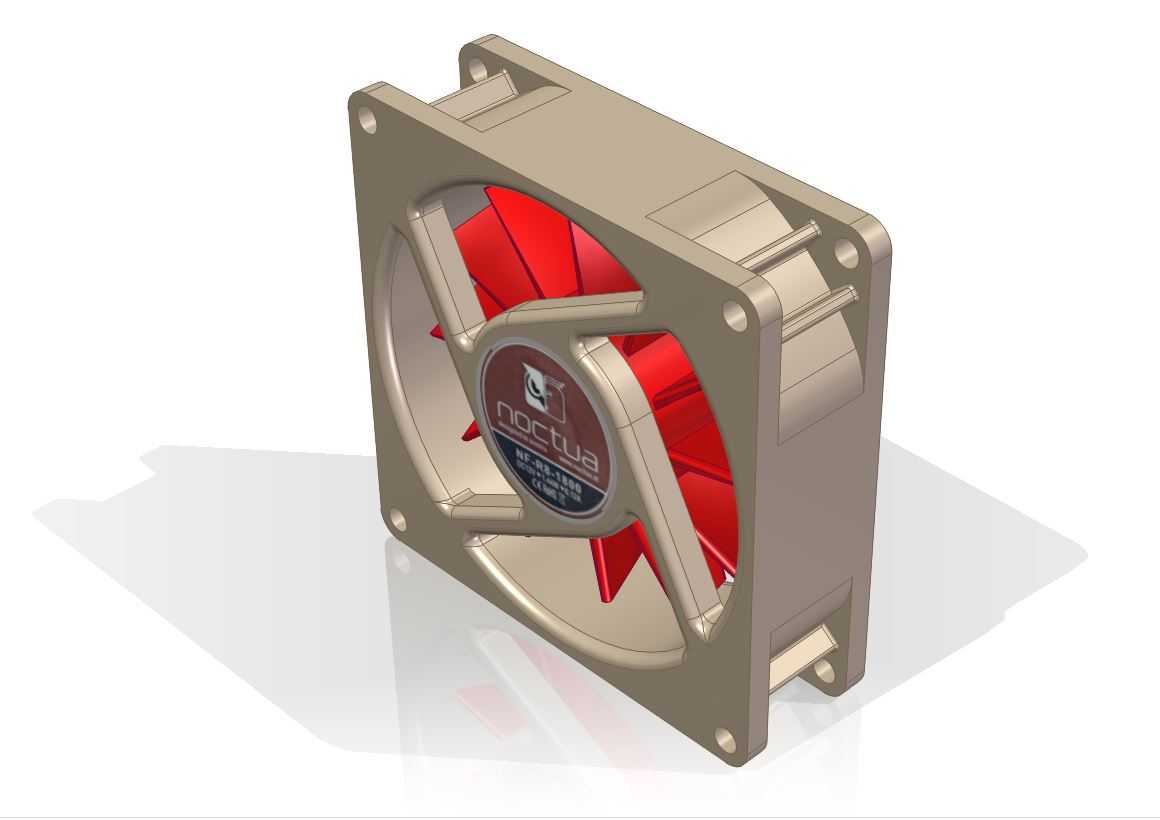

80mm规格轴流散热风机结构设计

这款80mm规格的轴流散热风机，是电子设备热管理系统中应用极为广泛的风冷组件，日常在台式电脑机箱、工业控制柜、小型服务器机柜、通讯基站设备、大功率电源模块、变频驱动装置等场景中承担核心散热职能，通过定向驱动空气形成稳定对流，将设备运行过程中功率器件产生的积热带出设备腔体，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至过热烧毁的问题，是保障电子电气设备长期稳定运行的关键配套部件。从功能特性来看，该款风机采用经典轴流送风结构，气流沿风机转轴方向直吹，送风路径短、风阻损耗小，在有限安装空间内能够实现较高的风量输出，适配多数需要正面直吹散热的设备布局；扇叶采用多叶片曲面造型设计，在建模过程中针对叶片的安装角度、叶型曲率做了适配优化，能够在保证送风效率的同时，降低叶片切割空气产生的紊流噪音，兼顾散热性能与运行静音表现；外框采用标准方形带安装孔的结构设计，四个角位预留的安装位能够匹配行业通用的固定方式，无论是采用螺丝锁付还是减震胶钉固定都能适配，安装操作便捷且固定可靠性强。在设计思路上，这款风机的建模完全围绕实际量产装配的需求展开，首先确定了80mm的标准边长外框尺寸，这一尺寸是消费电子与工业电子散热领域的通用规格，能够适配绝大多数设备预留的风机安装位，无需额外修改设备结构即可完成替换装配；外框厚度采用行业常规的25mm尺寸，既预留了足够的内部空间容纳扇叶、电机与驱动电路，也不会过度占用设备内部的宝贵空间；扇叶与外框内壁之间预留了均匀的装配间隙，既避免扇叶转动过程中与外框发生剐蹭，也尽可能缩小间隙减少气流回流损耗，提升风机的实际送风效率；出线位置设置在风机侧边的框架上，走线方向贴合设备内壁布局，不会干扰扇叶转动，也方便用户根据设备内部走线需求调整线材排布。从安装边界来看，该风机的安装孔位完全遵循80mm风机的通用孔距标准，四个安装孔的中心距、孔径都适配常规的M4规格固定螺丝或者配套减震胶钉，用户在设备结构设计时只要预留对应边长的方形安装空间、匹配对应孔位，就可以直接选用这款风机完成散热系统搭建，无需单独开模定制特殊规格的散热组件，能够有效缩短设备研发周期，降低配套零部件的采购与维护成本。
