桥式工程塑料线缆防护拖链结构设计

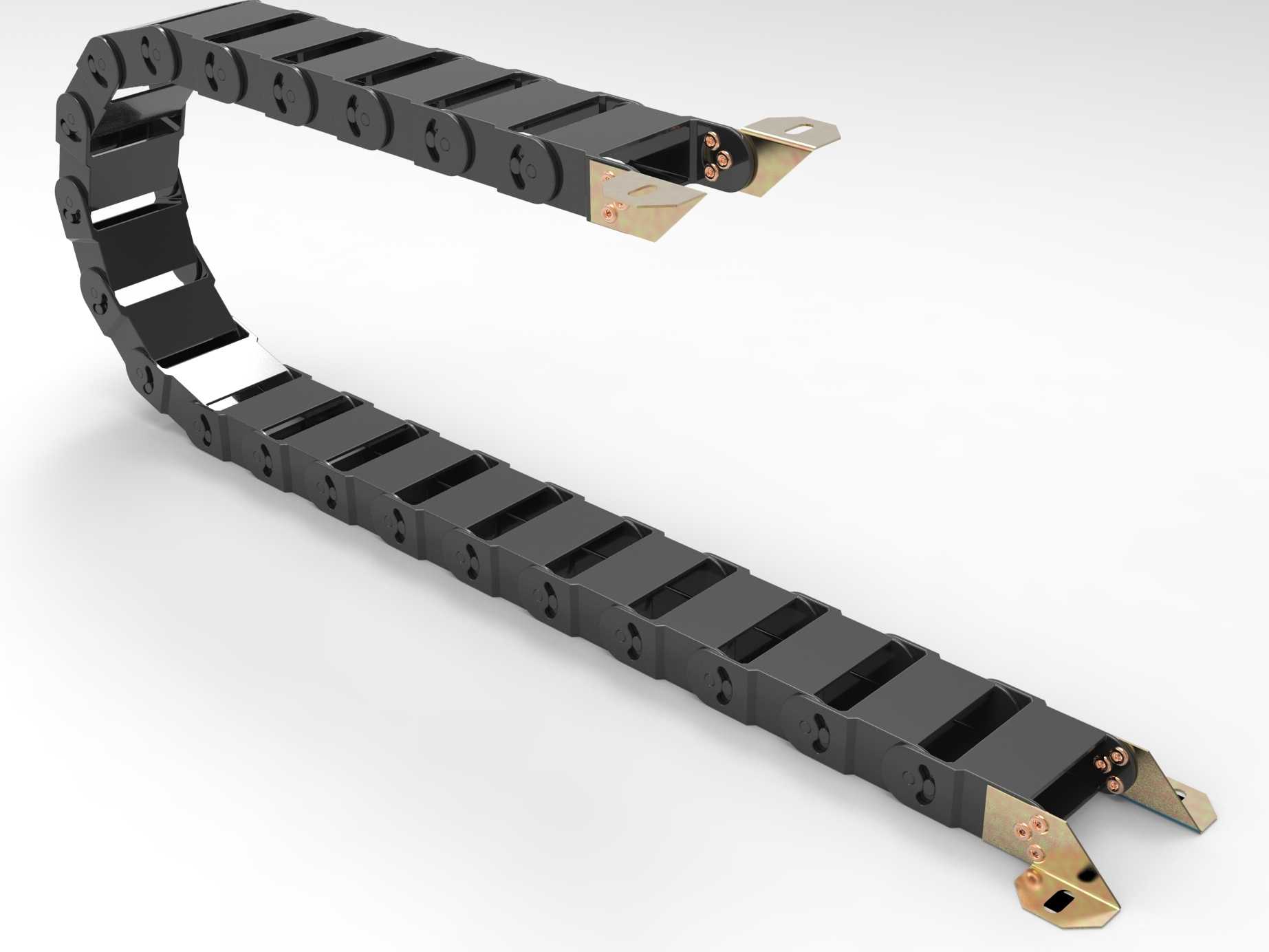

这款拖链是工业设备管线防护领域的常用配套部件，广泛应用于数控机床、自动化生产线、工业机器人、起重设备、激光加工设备等存在往复运动机构的场景中，核心作用是对设备内置的电缆、油管、气管、水管等柔性管线进行规整与防护，避免管线在设备往复运行过程中出现拉扯磨损、弯折过度、散乱缠绕等问题，延长各类管线的使用寿命，同时让设备内部走线更加规整美观，降低设备运行过程中的管线故障概率。

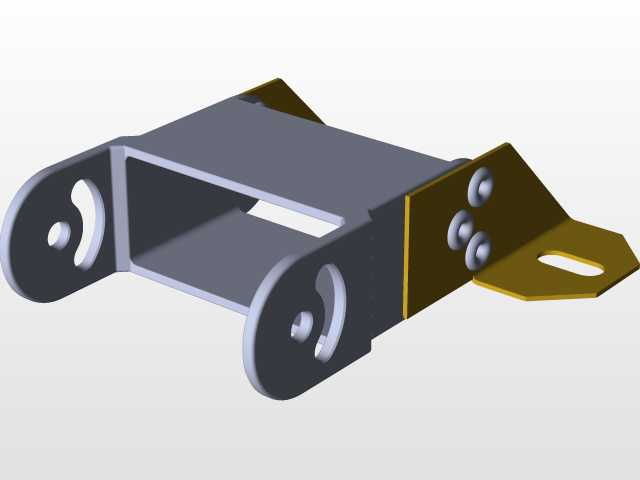

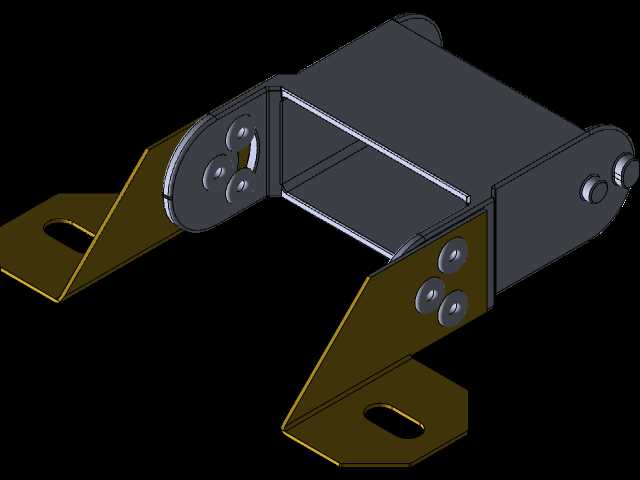

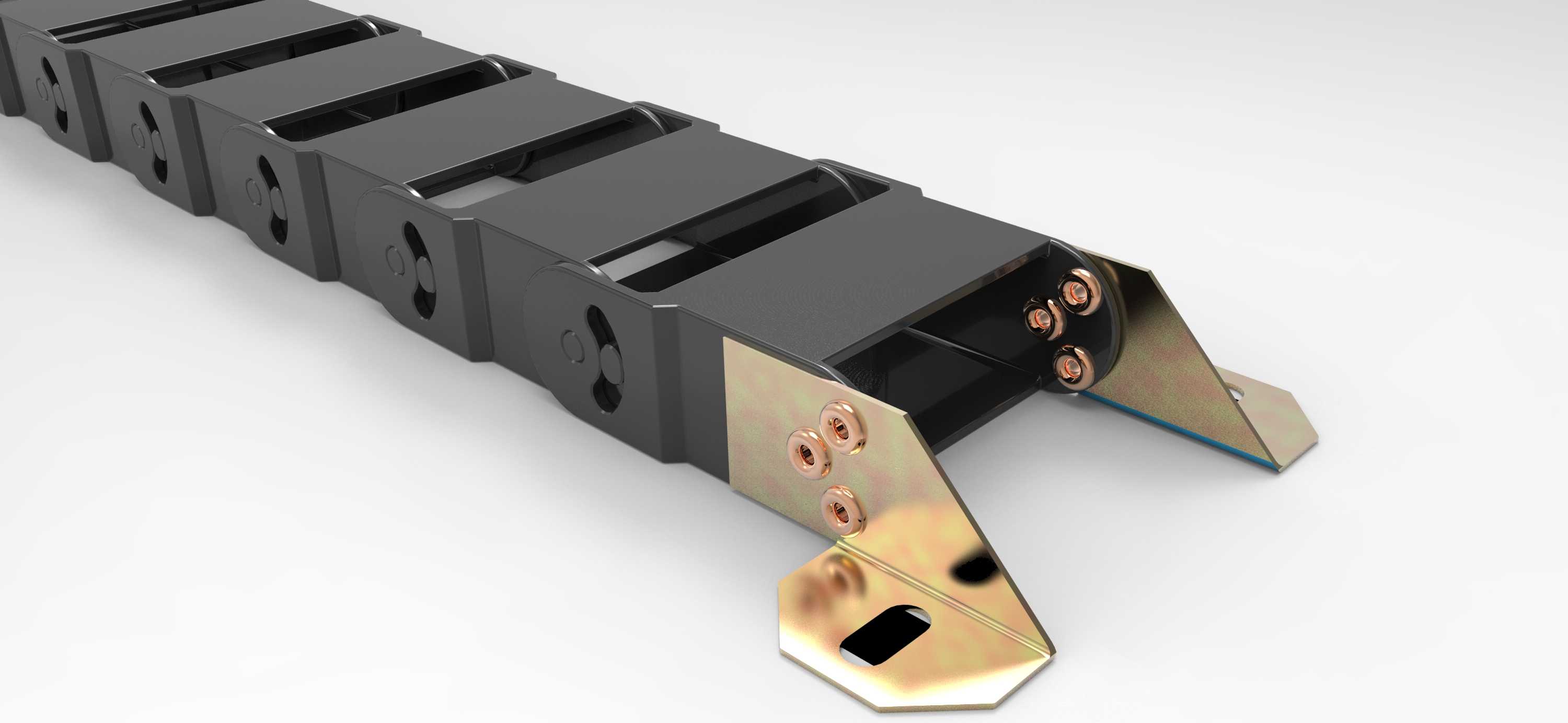

从功能特性来看，这款拖链采用桥式可开合结构设计，链节之间转动灵活，每一节链节都可以沿预设弯曲半径完成转动，既能够满足设备往复运动过程中的行程弯折需求，又可以对内置管线形成可靠的包裹防护，避免管线直接接触设备的运动部件或者外界的切削碎屑、油污、粉尘。拖链两端配备金属材质的安装接头，接头处预留了标准安装孔位，可以直接通过螺栓固定在设备的固定端与运动端上，安装拆卸便捷，后期更换内置管线时无需整体拆卸拖链，只需打开对应位置的链节盖板即可完成操作，大幅降低设备维护的工作量。

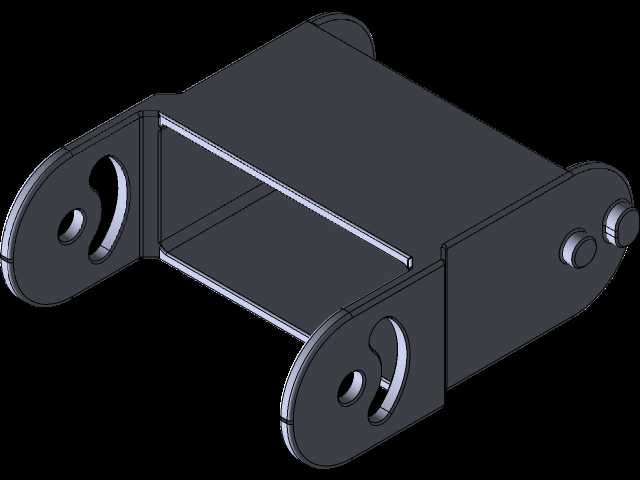

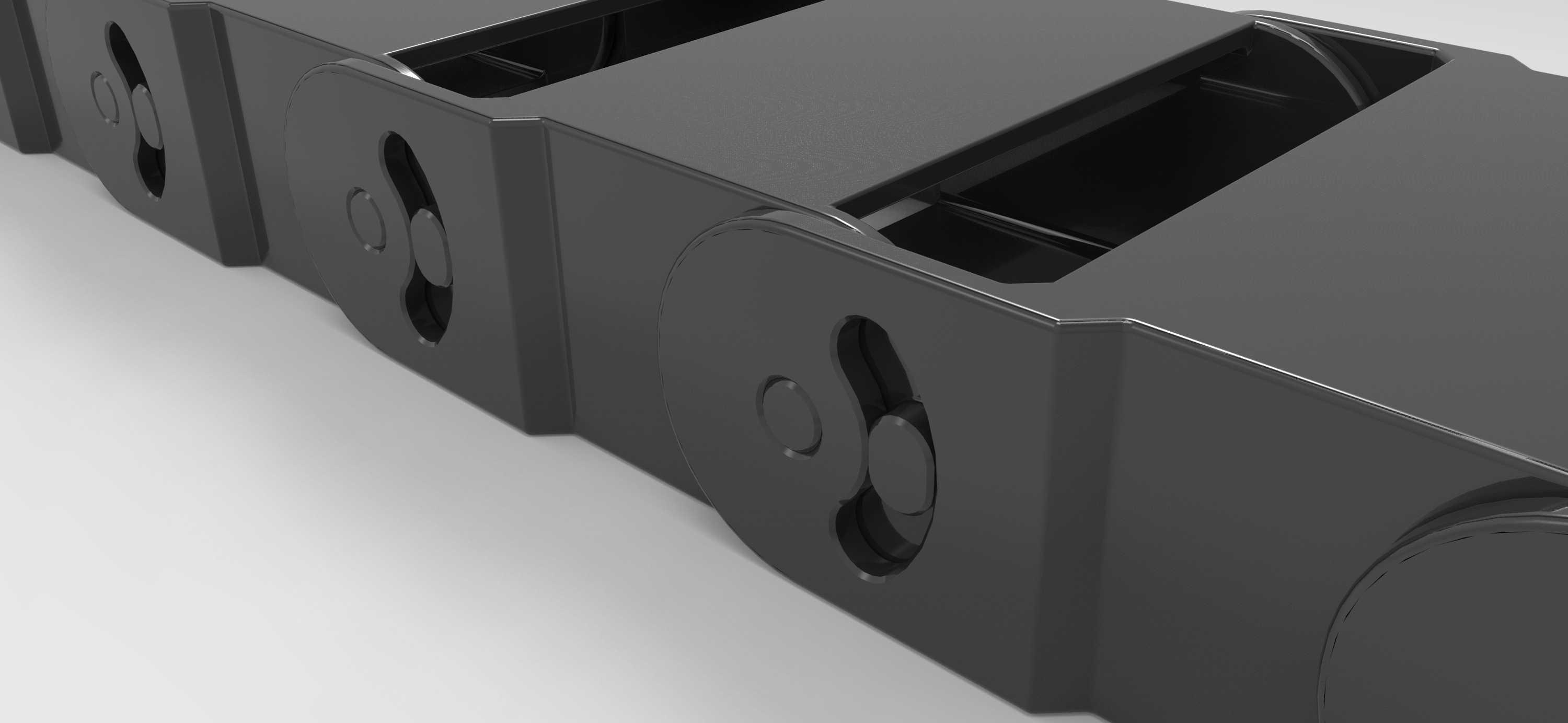

在设计思路上，这款拖链优先考虑了运行过程中的稳定性与耐用性，链节主体采用高强度工程塑料材质，具备优异的耐磨性能与抗拉伸性能，同时拥有不错的耐油污、耐切削液腐蚀能力，可以适应多数工业车间的复杂作业环境。链节之间的连接结构经过优化，转动过程中阻尼均匀，不会出现卡顿或者松旷的问题，运行时噪音低，适合长时间连续往复运行的工况。拖链的弯曲半径经过合理匹配，能够适配不同线径的电缆与软管，避免管线在拖链弯折处出现过小的弯折半径，导致管线内部线芯断裂或者管路通径受阻。

从安装边界来看，这款拖链的整体宽度与内部容纳空间经过标准化设计，可以容纳多根不同规格的管线，安装时需要预留与拖链弯曲半径匹配的安装空间，确保拖链在全行程运行过程中不会与设备其他部件发生干涉。两端的金属安装接头具备足够的结构强度，能够承受拖链往复运动过程中产生的拉力，避免长期运行后接头出现断裂或者脱落的问题。拖链的每一节链节都具备较高的结构强度，在额定的悬空长度下不会出现下垂变形，能够稳定承托内置的各类管线，保障设备长期稳定运行。
