克罗斯比Screwpin弓型起重卸扣结构设计

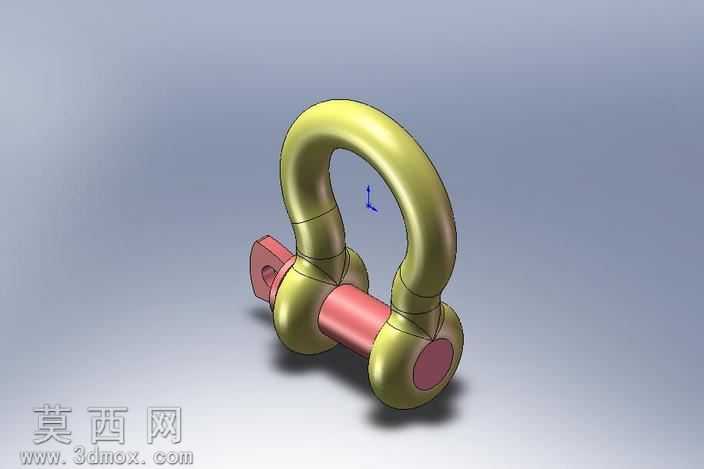

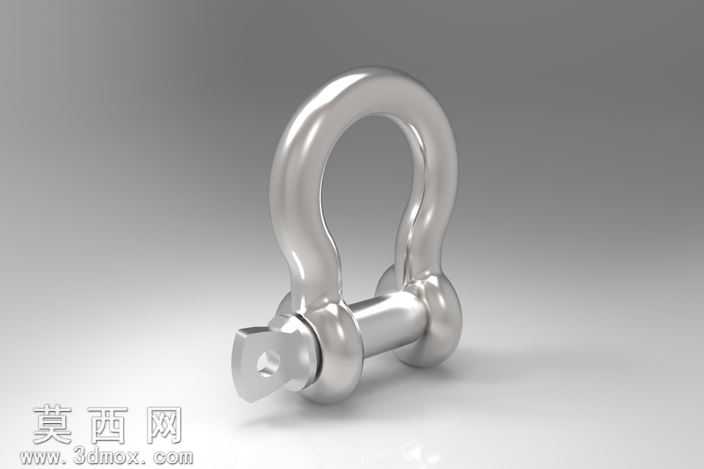

本作品为克罗斯比Screwpin弓型卸扣的三维建模设计成果，建模阶段严格遵循起重卸扣的实际生产尺寸规范，先通过草图绘制勾勒出弓型环体的外轮廓曲线，精准把控环体的圆弧过渡半径与截面直径比例，确保环体受力路径均匀流畅，避免应力集中的结构缺陷。针对横向穿设的销轴部分，单独绘制销轴的柱体结构与端部限位挡边，通过装配约束将销轴与环体的两个同轴销孔完成精准配合，还原卸扣实际使用时销轴可拆装的活动特性，同时对销轴端部的扁位结构做细节还原，匹配实际产品中防脱定位的结构设计。材质设置阶段，将弓型环体赋予高强度合金结构钢材质，调整金属材质的漫反射、粗糙度与反射参数，还原合金钢锻压处理后的哑光金属质感，表面添加细微的锻压纹理提升真实感；销轴部分同样采用合金钢材质，通过细微的色差区分环体与销轴的表面处理工艺差异，模拟销轴表面镀锌钝化后的淡红色金属色泽，让不同部件的材质区分清晰可辨。渲染阶段采用工作室柔和布光方案，主光源从侧上方45度角投射，打出环体曲面的明暗层次，凸显弓型环的流畅曲面形态，辅助光源补充暗部细节，避免销轴与环体衔接处出现死黑区域，添加柔和的地面接触阴影，让整体模型呈现出稳重的工业产品质感。设计过程中重点考量卸扣的受力合理性，弓型环的内圆弧半径经过反复调整，确保吊装作业时绳索与环体内壁的接触面积充足，减少局部压强；销轴与销孔的配合间隙控制在合理公差范围内，既保证销轴拆装顺畅，又避免使用过程中出现旷量晃动，整体结构完全匹配起重吊装作业的实际使用需求，可用于索具产品展示、吊装方案演示、五金配件教学等多种场景。
