工业包缝机设备三维结构设计

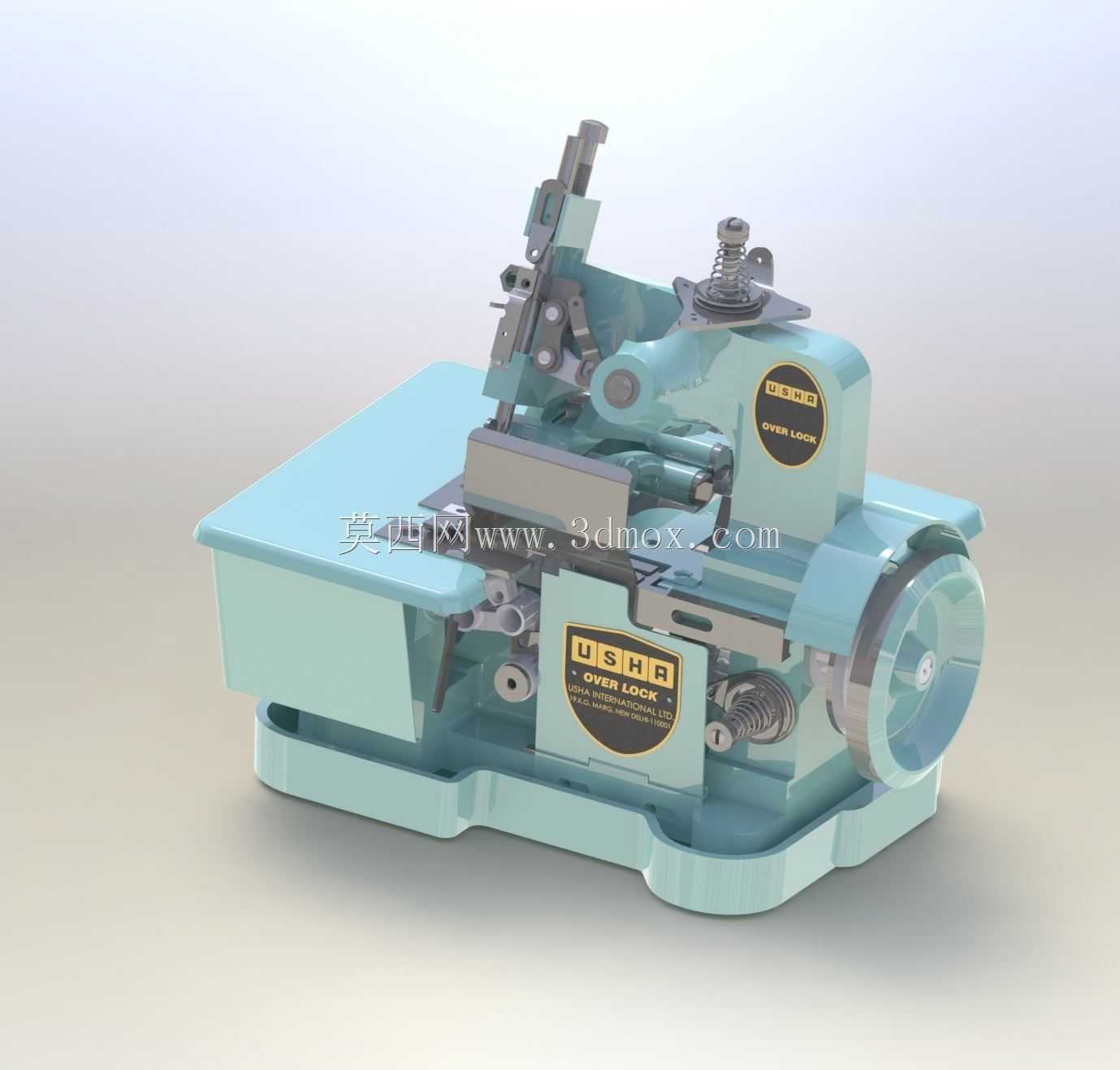

　　这款包缝机的三维结构完整还原了工业缝制场景下的设备实体形态，在服装加工、家纺生产、针织面料裁切后锁边工序中，这类设备是核心生产单元，承担着裁切后布料边缘包缝、防止面料纱线脱散的核心作用，区别于普通家用缝纫设备，工业级包缝机需要满足连续8小时以上的高速运转需求，因此结构设计上对传动稳定性、部件耐磨度、操作维护便捷性都有明确的工程要求。从结构布局来看，设备采用一体化铸造型底座作为承载主体，底座下部预留了足够的安装固定孔位，可直接通过螺栓固定在车间通用缝制工位台面上，安装边界适配常规1.2米宽度的工业缝纫工位，底座上部的缝台平面经过平整度校核，作为面料输送的基准支撑面，缝台边缘做了圆弧过渡处理，避免面料推送过程中出现勾丝、卡顿的问题。

　　机头部分的传动组件采用多组凸轮与连杆配合的结构，将主轴的旋转运动转化为针杆上下往复、送布牙间歇推送、弯针勾线的协同动作，各运动副之间预留了合理的配合间隙，既保证高速运转时不会出现卡滞，也能控制运动过程中的振动幅度，降低设备运行噪音。针杆区域的压脚组件设置了压力调节结构，可根据加工面料的厚度调整压脚对缝台的压力，薄型针织面料加工时调低压力避免面料被压变形，厚型牛仔、帆布面料加工时调高压力保证送布精度，压脚的抬起操作杆设置在机头右侧靠近操作位的位置，操作人员无需大幅移动手臂即可完成压脚抬起、面料对位的操作，符合工业生产中的人机工程要求。设备右侧的手轮与主轴直连，在穿线、调试针位、处理卡线故障时，可通过转动手轮缓慢带动各传动部件动作，

　　避免直接启动电机造成的部件损伤或操作安全隐患，手轮表面做了防滑纹理处理，手动转动时不易打滑。机头表面的标识区域预留了品牌铭牌安装位，各润滑点的位置在结构上做了明显的结构标识，日常维护时可快速找到注油位置，保证传动部件的润滑状态，延长设备使用寿命。从设计思路上，这款模型完整还原了包缝机各部件的装配关系，没有做过度的结构简化，针杆、弯针、送布牙、传动齿轮、弹簧复位组件、调节旋钮等细节结构都做了1:1的比例还原，可作为设备结构教学、新员工操作培训、设备改造升级的三维参考载体，也能用于缝制车间生产线布局仿真时的设备占位模型，帮助工艺人员提前规划工位排布、物料输送路径。在安装适配性上，设备的整体重心落在底座几何中心附近，固定在工位台面上后，

　　高速运转时的整机晃动量控制在合理范围内，不需要额外增加配重块即可保证运行稳定性，机头与缝台的相对位置经过校核，针板位置处于操作人员手臂自然伸展的操作范围内，长时间操作不易产生疲劳。设备的过线结构从线架安装位到针孔的走线路径做了平滑过渡，所有过线部位都做了圆角处理，避免缝纫线在高速输送过程中被刮毛、断线，各夹线器的位置排布在机头正面，操作人员可直观观察各缝线的张力状态，随时调整夹线螺母保证线迹均匀美观。
