缝纫机用盘式进给凸轮结构设计

　　该盘式进给凸轮是工业缝纫机送料机构的核心传动零件，在缝纫设备的送料时序控制环节承担关键作用，直接决定缝料输送的步距精度、送料时序与针距稳定性，是保障缝纫线迹均匀、送料动作与机针升降、压脚动作精准配合的核心构件。从实际应用场景来看，这类凸轮广泛适配中厚料平缝机、同步送料缝纫机等机型，在服装加工、皮具缝制、家纺生产等场景的设备中，需要长期承受周期性的接触载荷与往复摩擦，因此结构设计阶段就需要兼顾轮廓精度、耐磨性能与安装适配性。

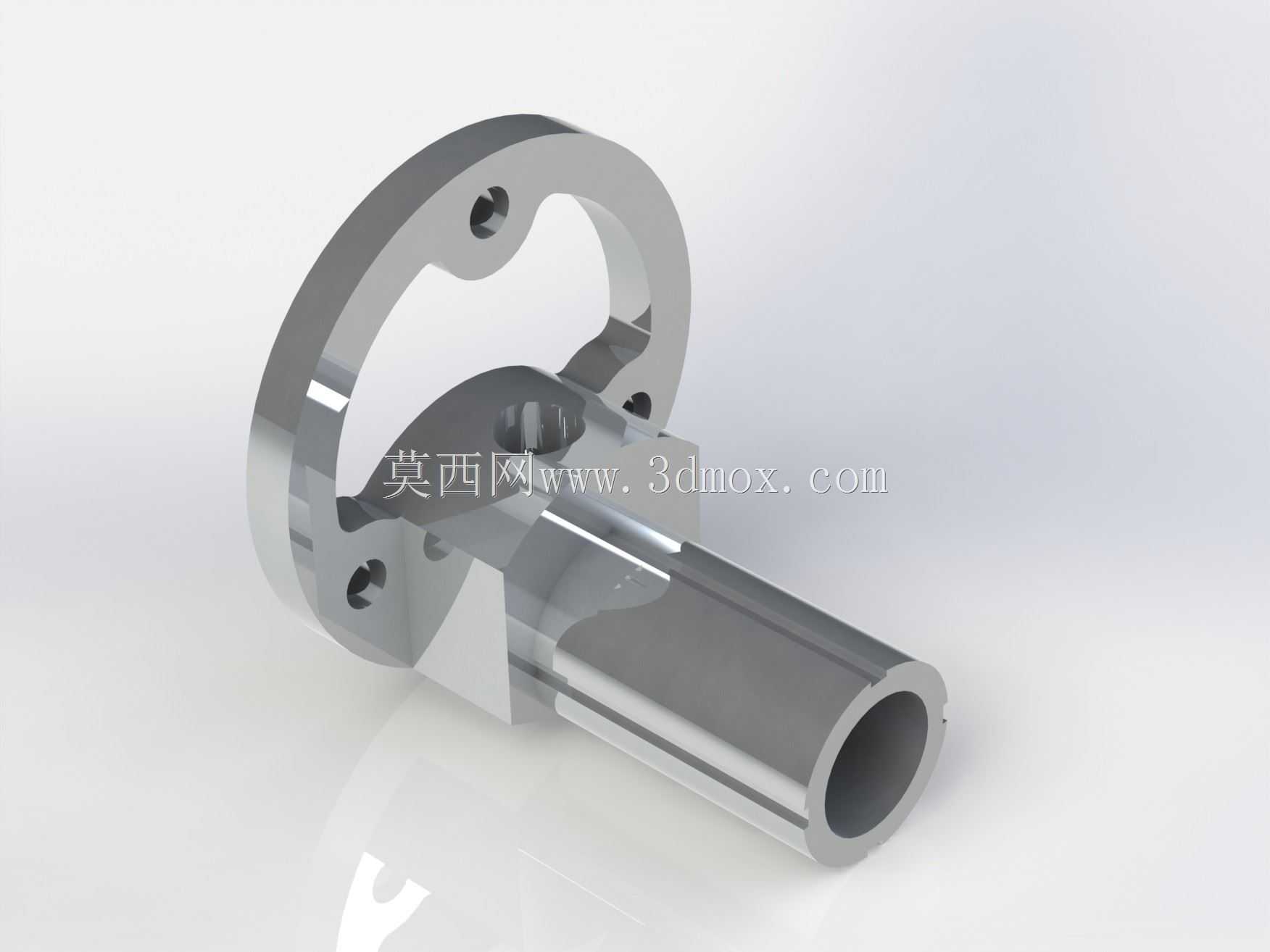

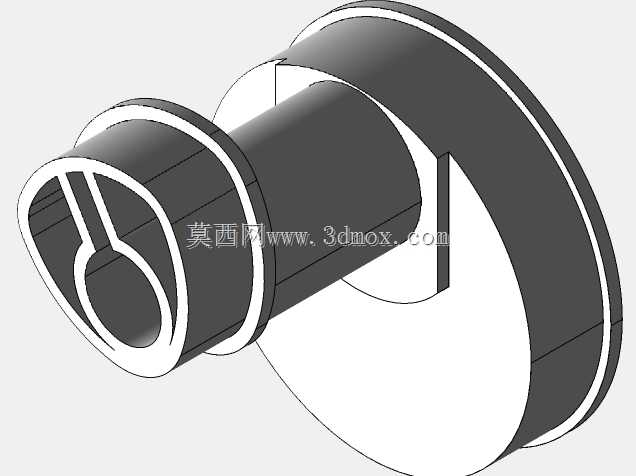

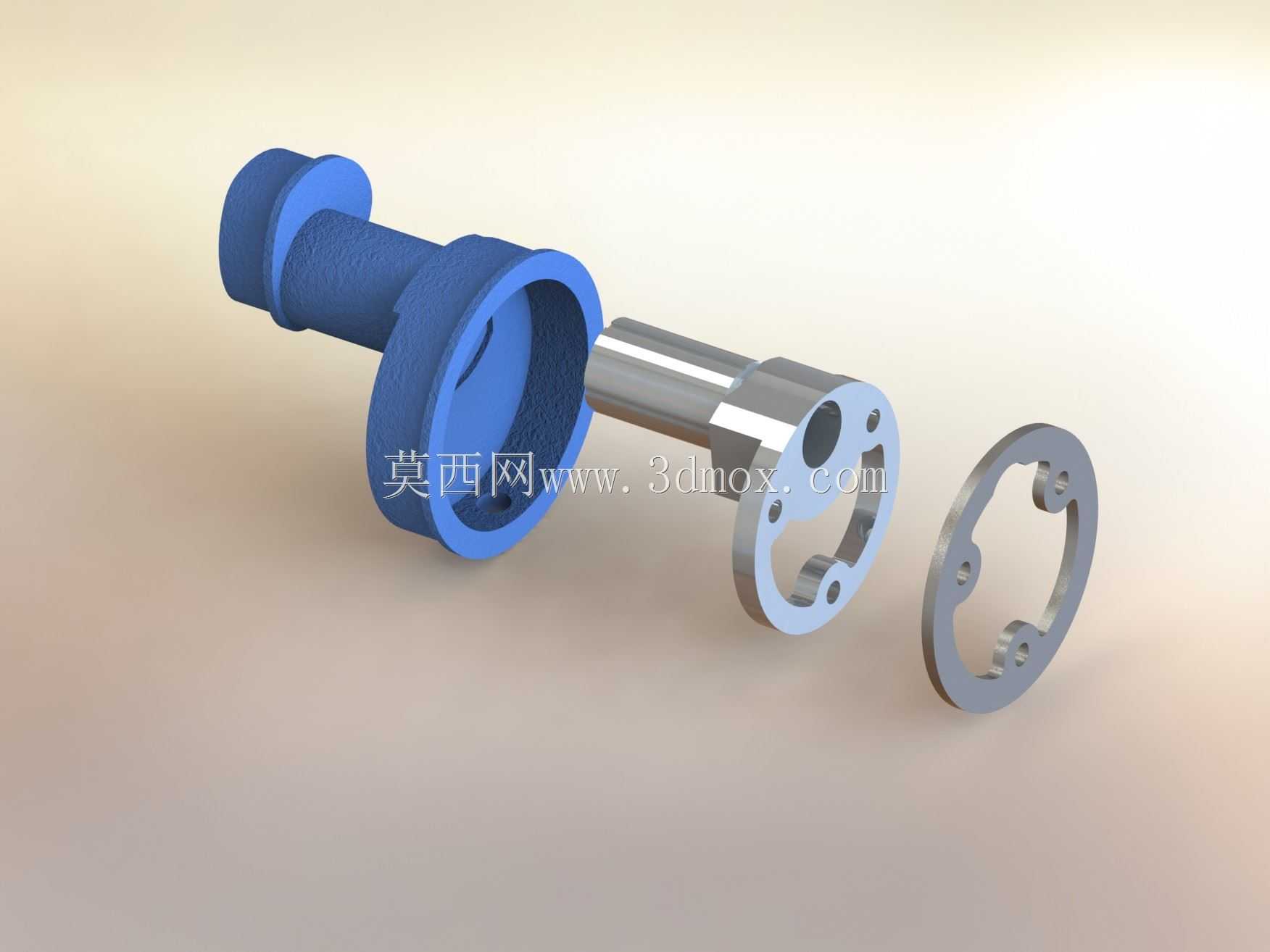

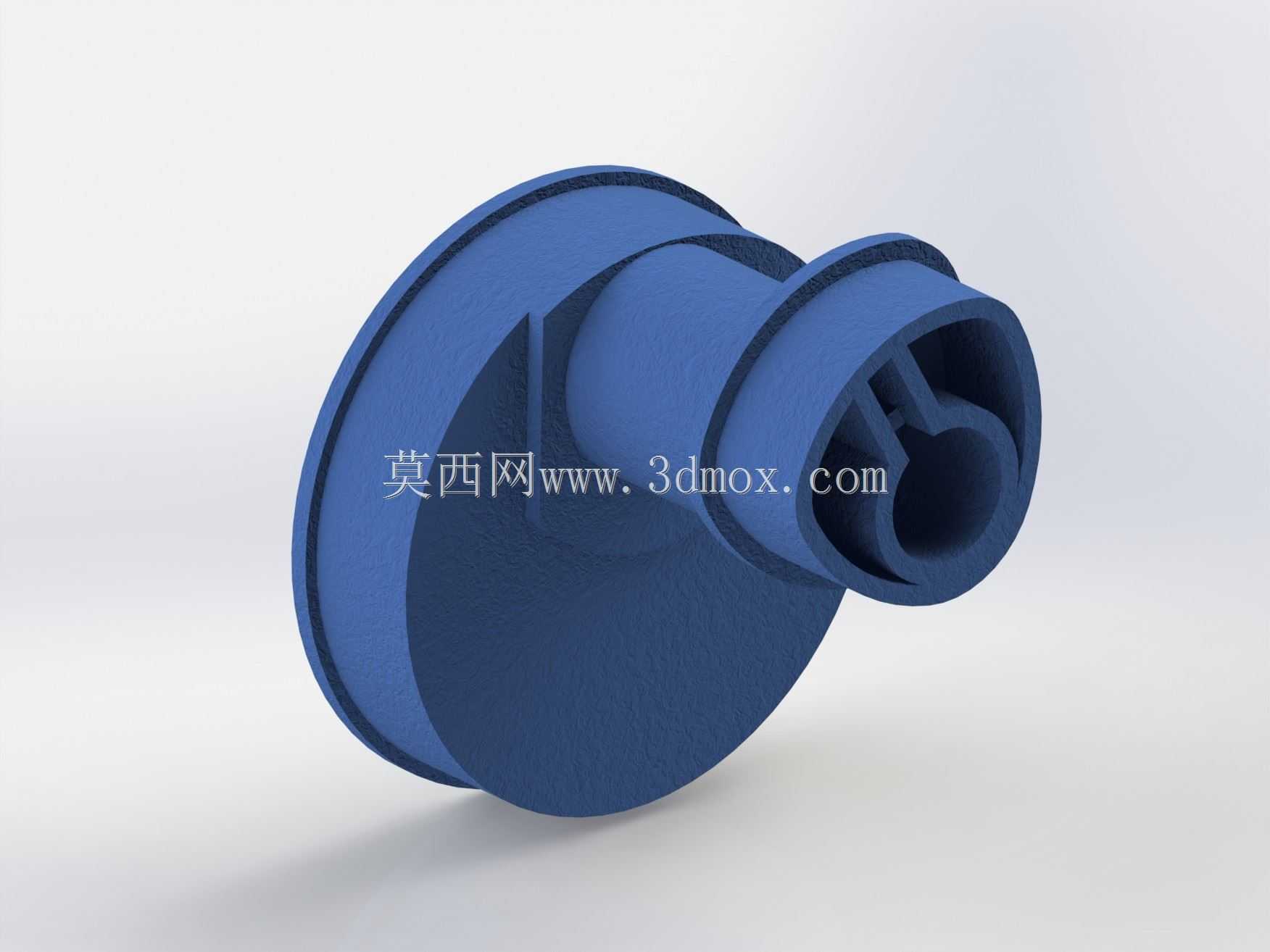

　　从结构功能特性来看，该零件采用盘式基座加偏心导向筒体的一体化结构，大直径圆盘部分作为凸轮的基圆轮廓载体，其外轮廓曲线按照送料动作的时序要求设计，通过与从动件滚子的贴合接触，将主轴的连续旋转运动转化为送料牙的周期性往复直线与抬升复合运动，实现缝料的定距输送。筒体部分为中空带加强筋的结构，一方面用于与设备主轴实现同轴安装配合，内孔的键槽结构可传递主轴扭矩，避免运转过程中出现周向打滑；另一方面中空结构可有效降低零件自身重量，减少高速运转时的转动惯量，降低主轴驱动负载，内部的加强筋沿筒体径向均匀分布，可在不额外增加壁厚的前提下提升筒体的结构刚性，避免长期受交变载荷作用出现筒体变形、安装位松动的问题。

　　在设计思路层面，该凸轮的轮廓曲线采用修正等速运动规律设计，在送料行程的起始与终止段设置了过渡缓冲段，避免从动件出现刚性冲击，降低运转过程中的振动与噪音，适配缝纫机每分钟数千转的高速运转工况。轮廓表面的粗糙度要求控制在Ra0.8以内，减少与从动件接触时的摩擦损耗，同时基圆直径的选取经过严格校核，既保证凸轮机构的压力角处于许用范围内，避免从动件出现自锁问题，又控制整体结构尺寸不会过大，适配缝纫机机头内部紧凑的安装空间。安装边界方面，大端圆盘的外径尺寸匹配机头内部凸轮安装腔的预留空间，安装后圆盘端面与腔体内壁预留0.5mm的运转间隙，避免运转过程中出现剐蹭；筒体部分的轴向定位台阶与主轴的轴肩配合，保证凸轮的轴向安装位置精度，确保凸轮轮廓与从动件滚子的接触位置处于设计啮合区间，不会出现轴向窜动导致的送料步距偏差。

　　从实际装配适配性来看，该凸轮的安装孔直径与常用工业缝纫机主轴直径匹配，键槽尺寸采用标准平键规格，无需额外定制连接件即可完成装配替换。零件的材质设计优先考虑耐磨铸铁或者高强度工程塑料，耐磨铸铁材质的凸轮经过表面淬火处理后，表面硬度可达HRC45-50，可承受长期的接触摩擦，使用寿命满足工业设备长期连续运转的要求；工程塑料材质的凸轮具备自润滑特性，运转时无需额外添加润滑脂，适合对清洁度要求较高的缝纫作业场景，同时具备更低的运转噪音。在结构细节处理上，圆盘与筒体的衔接位置设置了圆角过渡，避免应力集中导致的零件断裂问题，筒体的端口位置设置了倒角，方便装配时主轴的导入，降低装配难度。

　　在设备运行过程中，该凸轮每旋转一周即完成一个完整的送料循环，轮廓曲线的升程段对应送料牙向前输送缝料的动作，回程段对应送料牙复位准备下一次送料，近休止段对应机针刺布缝纫的阶段，确保缝纫过程中缝料处于静止状态，避免出现线迹偏移、缝料错位的问题。设计阶段针对不同缝料的送料需求，可通过调整凸轮轮廓的升程大小改变送料步距，适配不同针距的缝纫要求，同时凸轮的动平衡精度按照G6.3等级设计，高速运转时不会出现额外的振动，保障缝纫机整体运转的平稳性。
